4.8.2. Метод Блейка-Порецкого

Метод Квайна-МакКласки, требующий представление исходной булевой функции в совершенной ДНФ, может оказаться не очень удобным, если булева функция задана в произвольной ДНФ, а ее совершенная ДНФ является довольно громоздкой. Например, совершенная ДНФ функции, заданной произвольной ДНФ х1 х2 х3 х5  х2 х3 х4 х5 х1, имеет 18 элементарных конъюнкций. В то же время минимальную ДНФ легко получить, применив операции обобщенного склеивания и поглощения:

х1 х2 х3 х5  х2 х3 х4 х5 х1 = х1 х2 х3 х5  х2 х3 х4 х5 х1  х2 х3 х5 =х1  х2 х3 х5.

Метод Блейка-Порецкого основан на применении операций обобщенного склеивания и простого поглощения, определяемых формулами

А х  Вх = А х  Вх  А В и А  А В = А.

Чтобы получить сокращенную ДНФ, надо для всех пар смежных элементарных конъюнкций получить продукты обобщенного склеивания и проверить, не поглощаются ли они другими конъюнкциями, входящими в ДНФ, и не поглощают ли они сами некоторые конъюнкции в ДНФ. Поглощаемые конъюнкции удаляются. Вновь получаемые конъюнкции также участвуют в операциях обобщенного склеивания. Процесс заканчивается, когда не удается ввести в ДНФ новую конъюнкцию.

4.8.3. Визуально-матричный метод минимизации

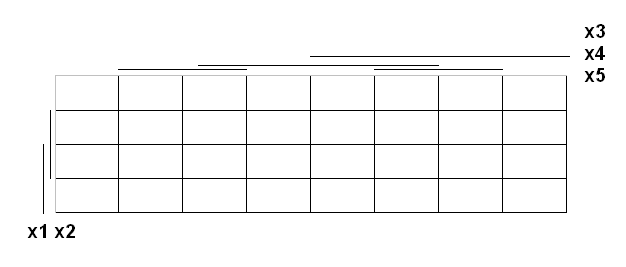

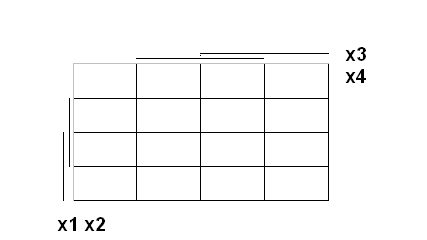

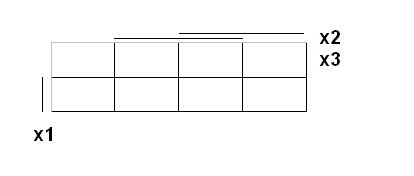

Логическая функция может быть представлена на матричной форме (рис. 4.7). Матричная форма - таблица, каждая клетка которой соответствует одному из наборов таблицы истинности. Множество переменных разбито на подмножество младших и старших переменных. Столбцам таблицы сопоставляются различные комбинации значений младших (старших) переменных. Единичное значение переменной отмечено чертой над соответствующими столбцами или строкой, нулевое – отсутствием черты. В клетки матрицы заносятся значения логической функции на соответствующем наборе – единичные значения функции отмечаются точкой, нулем – отсутствие точки.

Рис. 4.7

На каждой матричной форме выделены оси симметрии той или иной переменной хi (линии смены значения этой переменной). Каждой оси симметрии соответствует зона симметрии, серединной линией которой является ось симметрии, а ширина зоны равна 2r, где r – ранг оси симметрии.

Два элемента иназываются соседними, если их значение различаются значениями только одной переменной. Соседними по переменной хi считаются те элементы булева пространства, которые лежат симметрично относительно соответствующей оси этой переменной и полностью в зоне ее симметрии.

Интервал – множество наборов значений переменных, на которых элементарная конъюнкция принимает значений «1», т.е. характеристическим множеством элементарной конъюнкции.

Интервал, соответствующий элементарной конъюнкции k-го ранга, получаем путём пересечений опорных интервалов, соответствующих k конъюнкциям 1-го ранга.

Задание булевых функций в ДНФ сводится к размещению точек (единиц) по клеткам матричной формы ее элементарных конъюнкций.

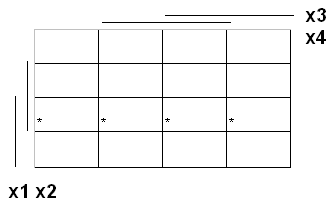

Например, на данной матричной форме функции 4-х переменных представлена элементарная конъюнкция 2-го ранга х1х2 (рис. 4.8).

Рис. 4.8.

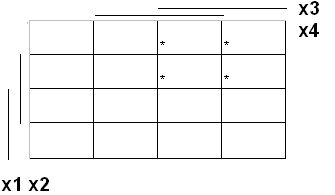

На данной матричной форме функции 4-х переменных представлена элементарная конъюнкция 2-го ранга (рис. 4.9).

Рис. 4.9.

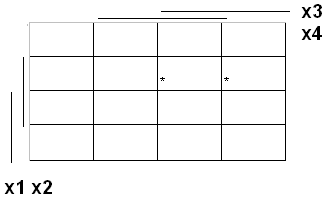

На данной матричной форме функции 4-х переменных представлена элементарная конъюнкция 3-го ранга (рис. 4.10).

Рис. 4.10.

Если две элементарные конъюнкции - соседние по переменной хi, то их можно склеить по этой переменной х1х2х3 V х1х2х3 = х1х2 и получить элементарную конъюнкцию меньшего ранга. На матричной форме это соответствует тому, что интервалы, соседние по переменной хi, можно покрыть интервалом, более крупным (т.е. найти покрывший их интервал).

Минимизация логической функции визуально-матричным методом сводится к нахождению наиболее крупных интервалов, покрывающих характеристическое множество данной функции. Целесообразно вначале искать покрывающий интервал для максимального элемента булева пространства, у которого меньше соседей.
