Тема 15. Вплив у симетричних ланцюгах повітряних і кабельних ліній зв'язку.
1.ПЕРЕХІДНЕ ЗАГАСАННЯ МІЖ СИМЕТРИЧНИМИ ЛАНЦЮГАМИ.
2. ЕЛЕКТРОМАГНІТНІ ЗВ'ЯЗКИ І ЇХ ЧАСТОТНА ЗАЛЕЖНІСТЬ
1.ПЕРЕХІДНЕ ЗАГАСАННЯ МІЖ СИМЕТРИЧНИМИ ЛАНЦЮГАМИУ симетричних ланцюгах перехідний вплив обумовлений електричними і магнітними зв'язками між ланцюгами, що виражаються параметром Zем. Причому цей параметр різний для
ближнього і далекого кінців лінії.
Рис.15.1. Еквівалентна схема електричної (К12) і магнітної {М12) зв'язків між ланцюгами.
Як видно з мал. 15.7, струми перешкод у другому ланцюзі на ближньому кінці за рахунок електричних (К12) і магнітних (М12) зв'язків складаються, а на далекому - віднімаються. Тоді результуючі електромагнітні зв'язки для ближнього N12 і дальнього F12 кінців лінії будуть:
N12=K12Zв +=(g+jωk)Zв+
F12=K12Zв -=(g+jωk)Zв -
де g - активна електрична складова; k - ємнісний; r - активна магнітна складова; m - индуктивний зв'язок.
Ці формули характерні для симетричних кабелів.
На повітряних лініях проводи розташовані на великій відстані один від одного і тому мало позначається асиметрія втрат на вихрові струми r = 0, крім того, відсутня ізоляція проводів і невелика асиметрія втрат у діелектрику g=0 Тоді формули розрахунку електромагнітних зв'язків приймуть вигляд:
N12=jω(kZв+)
F12=jω(kZв-)
Відповідно формули перехідного загасання, дБ, приймуть вигляд:
A0 =20lg
Al =20lg+аl
Aa =20lg
Маючи на увазі, що в області високих частот струми перешкод електричного і магнітного характеру приблизно рівні, одержимо, що на ближньому кінці результуючий вплив подвоюється, а на дальньому електричні і магнітні зв'язки компенсуються і вплив зменшується. Тому, як правило, перешкоди на ближньому кінці більші чим на дальшому (N12>F12) і відповідно перехідне згасання на ближньому кінці менше ніж на дальньому (Aо<Al).
Зазначені рівняння справедливі для розрахунку перехідного загасання між ланцюгами повітряних ліній зв'язку. У повітряних лініях відомий фазовий коефіцієнт ланцюга і закон його зміни уздовж лінії. Кабельні лінії складаються з будівельних довжин зі скрученими ланцюгами, при цьому невідома фаза додавання впливів з окремих довжин кабелю. Тому при розрахунку впливу і перехідного загасання в кабельних лініях приймається геометричний закон додавання впливів з окремих будівельних довжин кабелю:
I=
Тоді формули перехідного загасання для симетричних кабельних ланцюгів приймуть вигляд:
A0 =20lg
Al =20lg+аl
Відповідно захищеність Аз=Al-а1 виразиться як
A3 =20lg
Для кабельних ліній найбільш зручніше формули розрахунку перехідного загасання виразити через будівельні довжини кабелю (Абд0, Абдl, Абд3):
А0 =Абд0 +20lg
Аl =Абдl - 20lg+α(n-1)s
де Абд0=20lg
Абдl=20lg+аs
Абд3=20lg
s - будівельна довжина кабеля, км; n - число будівельних довжин, N12 , F12 електромагнітні звя’зки будівельної довжини кабелю.
2. ЕЛЕКТРОМАГНІТНІ ЗВ'ЯЗКИ І ЇХ ЧАСТОТНА ЗАЛЕЖНІСТЬ
Розглянемо природу і характер дії електричних (К12=g+jωk) і магнітних (М12=r+jωm) зв'язків між ланцюгами.
Ємнісний зв'язок k є результатом асиметрії часткових емностей між жилами, впливаючої і підданої впливу ланцюгів.
На мал. 15.2, а показано жили 1-2 впливаючих ланцюгів, I і жили 3-4 ланцюгів II, підданих впливу. Часткові ємності між жилами С13, С14, С23, С24 утворять так названий міст. Якщо міст симетричний і знаходиться в урівноваженому стані, то переходу енергії (заважаючого впливу) з ланцюга I у ланцюг II не буде. Умовою симетрії моста є рівність Q3-Q4=0 чи (C13+C24) - (C14+C23)=0
Між ланцюгами не буде впливу, якщо суми протилежних ємностей будуть рівні між собою: С13+С24 = С14+С23.
Рис.15.2. Міст зв'язку а) електричний; б)магнітний.
Існуюча в дійсних умовах ємнісна асиметрія (неврівноваженість) моста, що є причиною виникнення заважаючих впливів між ланцюгами зв'язку, називається ємнісним зв'язком:
k=(C13+C24) - (C14+C23).
Індуктивний зв'язок m за аналогією може бути представлений мостом часткових індуктивностей, що мають трансформаторний зв'язок (мал. 15.2.6). Тут приходиться мати справу не з електричними зарядами, а з магнітними потоками. Умовою симетрії моста є вираз: (m14+m23) - (m13+m24)=0.
Коефіцієнт індуктивностей зв'язку характеризує асиметрію моста і відповідно ступінь переходу энергії (заважаючого впливу) з ланцюга I в ланцюг II:
m=(m14+m23) - (m13+m24).
Активна складова електричного зв'язку g обумовлена асиметрією втрат енергії в діелектрику. У цьому випадку плечі моста являють собою еквівалентні втрати енергії в діелектрику, що оточує кабельні жили g13, g14, g23, g24.
Якщо по жилах кабелю протікає перемінний струм, то діелектрик вносить утрати, пропорційні провідності ізоляції G=ωСtgδ. Якщо діелектрик неоднорідний по своїх електричних властивостях чи товщина ізоляції жил різна, тому що кабель деформований у різних місцях і т.д., то часткові втрати в діелектрику g13, g14, g23, g24 будуть неоднаковими. Це порушує симетрію моста і створює умови для взаємного переходу енергії між ланцюгами.
Активна складова електричного зв'язку виражається рівнянням
g=(g13+g24) - (g14+g23).
Активна складова магнітного зв'язку r чи так названий активний зв'язок обумовлений вихровими струмами. При проходженні перемінного струму по ланцюгу кабелю в сусідніх жилах за рахунок перемінного магнітного поля наводяться вихрові струми, що викликають додаткові втрати енергії в ланцюзі передачі. Аналогічні втрати мають місце в екрані, свинцевій оболонці й інших металевих частинах кабелю.
Несиметричність розташування жил одного ланцюга відносно жил іншого і металевих оболонок кабелю, а також застосування жил різних діаметрів і електричних властивостей приводять до асиметрії втрат на вихрові струми, що виявляється у вигляді розбалансування моста зв'язків r13, r14, r23, r27. В результаті створюється асиметрія активних втрат енергії, що характеризуються зв'язком:
r=(r14+r23) - (r13+r24).
Величина активного зв'язку тим більше, чим більше розрізняються жили по активному опору і втратам енергії на вихрові струми в сусідньому ланцюзі, екрані, свинці та інших металевих частинах кабелю.
Активна складова електричного зв'язку обумовлюється асиметрією втрат у металі.
Співвідношення між електричними і магнітними зв'язками, їх активними і реактивними складовими можуть бути різні в залежності від типу зв'язків, діапазону переданих частот і ряду інших факторів.
У повітряних лініях зв'язку, де проводи розташовані порівняно далеко один від одного і немає ізоляційних оболонок, активні складові зв'язків (g і r) не враховуються і вплив визначається лише реактивними зв'язками: К12=g+jωk і М12=r+jωm.
Значення k, Ф/км, і m, Гн/км, повітряних ліній зв'язку залежать в основному від взаємного розташування проводів (мал.15.3) і можуть бути розраховані в такий спосіб:
k= 13900;
m= 200.
де а - відстань між проводами ланцюга; r - радіус проводу; a13, a24, a23, a14 - відстань між відповідними проводами.
Рис.15.3. До розрахунку електромагнітних зв'язків.
Рис.15.4. Процентне співвідношення зв'язків всередині четвірки в кабелях.
Електричні і магнітні зв'язки зв'язані співвідношенням . Для мідних ланцюгів повітряних линійZв ≈ 550 Ом, тому ≈300 000 Гн/Ф.
У кабельних ланцюгах необхідно враховувати всі чотири первині параметри впливу, причому в залежності від частоти співвідношення й питома значимість їх змінюються.
На мал. 15.4 приведена частотна залежність процентного співвідношення різних видів зв'язків всередині четвірки. З графіка випливає, що
- в області низьких частот (тональний спектр) домінують ємнісні зв'язки ωkZв, інші складові в цьому діапазоні можна не враховувати;
- з зростанням частоти збільшується питома значимість магнітного впливу і, уже починаючи десь 35 кГц, індуктивні зв'язки дорівнюють ємністним (ωkZв≈ωт/Zв);
- активні зв'язки gZв і , практично рівні нулю на низьких частотах і при постійному струмі, в області високих частот істотно ростуть. В середньому співвідношення активних і реактивних складрвих зв'язку дорівнює≈10-15 %;≈ 20-40%;
- між індуктивними і ємнісними зв'язками в кабелях є співвідношення =Z2в.
Для кабелю з зоряною скруткою Zв=165-170 Ом, тобто =25 000-30000 Гн/Ф. Тому якщо відома величинаk (яка звичайно нормується в технічних умовах на кабелі зв'язку), то легко визначити і величину m. Так, якщо k=15 пФ на будівельну довжину кабелю, то m=kZ2в= =15 х 10-12 х 1702=435 нГн.
При високочастотній передачі по кабелях необхідно рахуватися з усіма складовими зв'язків. В області низьких частот досить враховувати лише ємнісний зв'язок. На мал. 15.5 приведений найбільш характерний варіант співвідношення електричних і магнітних зв'язків між ланцюгами повітряних і кабельних ліній зв'язку.
В усіх випадках електромагнітний зв'язок на ближньому кінці N12 більше, ніж на дальньому F12. У повітряних ліній у зв'язку з відсутністю активних складових зв'язків кут у вектора N12 дорівнює 0, а в F12=1800. В кабельних лініях кути електромагнітних зв'язків різні, причому, як правило, кут у вектора F12 більший, ніж у N12.
Розглянемо частотну характеристику векторів електромагнітного зв'язку. Таку характеристику називають годографом.
Рис.15.5. Вектори N12 і F12 між ланцюгами зв'язку: а) повітряного; б) кабельного.
б)

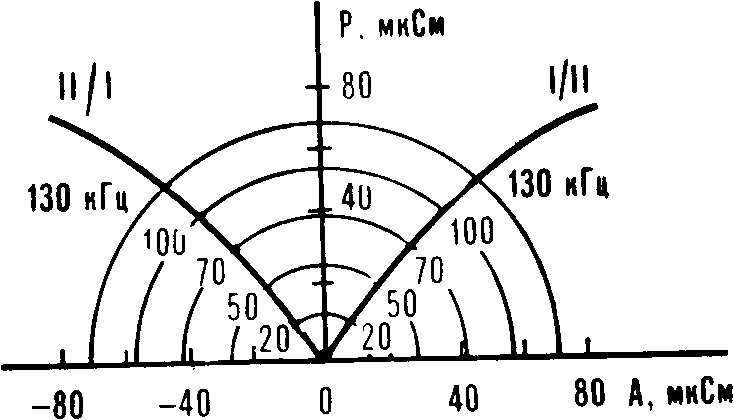

Рис.15.6. Годографи електромагнітних зв'язків: а)на ближньому; б)на дальньому.
Годографи електромагнітного зв'язку на ближньому і далекому кінцях приведені на мал. 15.6, а і б. Як видно з графіків, електромагнітний зв'язок на ближньому кінці змінюється за законом спіральної лінії, а на далекому кінці - майже по лінійному закону. Однак у реальних умовах коефіцієнти загасання ланцюгів звичайно однакові (а1=а2=а), коефіцієнти фази відрізняються (β1≠β2) через різні кроки скрутки, крім того, позначається вплив сусідніх ланцюгів. Тоді для дальшого кінця одержимо різні значення електромагнітних зв'язків при зміні місцями взаємовпливаючих ланцюгів. Це явище називається ефектом перестановки.
