Классификация опор и подвесок трубопроводов
В зависимости от назначения и параметров среды, протекающей по трубопроводу, опоры классифицируют на:
подвижные;
неподвижные,
а подвески классифицируют на:
жесткие;
пружинные.
Неподвижные опоры в местах соединения с трубопроводом не должны допускать никаких его перемещений относительно корпуса опоры. Корпуса неподвижных опор приваривают или крепят на болтах к опорным конструкциям или закладным элементам в стенах и перекрытиях здания.

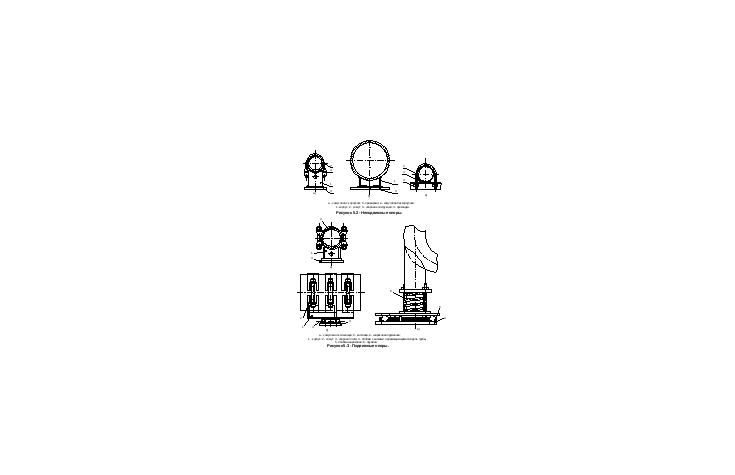

Крепление трубопровода к опоре выполняется в основном в двух модификациях (рис. 5.2.):
хомутовое;
приварное.
Места крепления трубопровода к неподвижным опорам, которые не изменяют своего положения при температурных деформациях трубопровода, называются «мертвыми точками».
Рисунки 5.2, 5.3
Подвижные опоры (рис. 5.3)делятся на:
скользящие
катковые
шариковые-пружинные (шариковые, пружинные);
направляющие.
Скользящие опоры (рис. 5.3, а)состоят из корпуса, который крепится при помощи хомутов или электросварки к трубе и опорной плиты, прикрепленной к опорной металлоконструкции.
Скользящие опоры всех типов и конструкций обеспечивают свободное перемещение трубопровода в горизонтальной плоскости и воспринимают на себя только массу трубопровода и силу трения, возникающую между корпусом и опорной плитой, равную массе участков трубопроводов, умноженной на коэффициент трения.
Катковые опоры (рис. 5.3, б)состоят из корпуса, который крепится к трубе сваркой или хомутами, обоймы с роликами и опорной плиты, прикрепленной к опорной металлоконструкции. Катковые опоры устанавливают для трубопроводов, где перемещения опор по поверхности опорных плит значительны и связаны с большими усилиями. Катковые опоры обеспечивают перемещение трубопровода вдоль его оси.
Шариковые-пружинные опоры (рис. 5.3, в)состоят из корпуса, который крепится к трубе, пружины, обоймы с шариками и опорной плиты. Они обеспечивают перемещение трубопровода в горизонтальной плоскости и в вертикальном направлении.
Направляющие опоры служат для придания трубопроводу свободного перемещениятолько в одном направлении- вдоль или поперек оси. Направляющие опоры состоят из ползунов, приваренных к трубе и скользящим по пазам опорных плит или роликам, закрепленным к строительным конструкциям.
Подвески трубопроводов представляют собой разновидность подвижных опор и подразделяются на два основных типа:
жесткие;
пружинные.
Жесткие подвески применяют для трубопроводов с холодной средой до 50°С, пружинные – для трубопроводов с горячей средой.

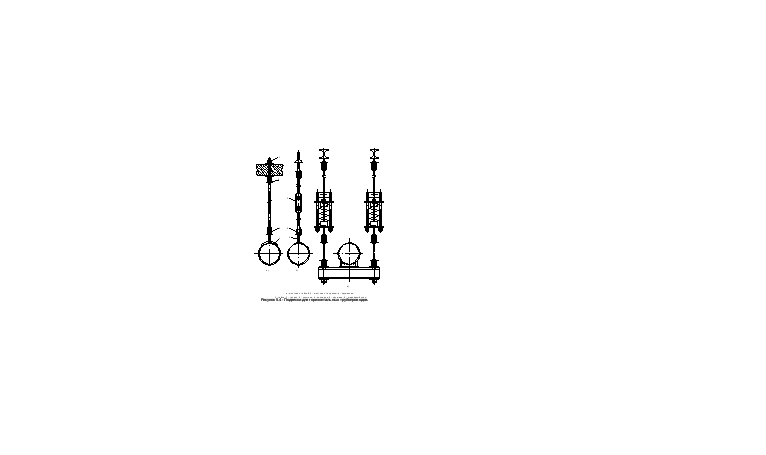

На рис. 5.4показаны подвески для горизонтальных трубопроводов:
жесткая с гайкой (а) или талрепом (б);
пружинная с одной или двумя пружинами (в), расположенным вертикально или под углом (рис. 5.5).
Подвески крепят к трубопроводу через косынку 3 рис. 5.4, приваренную к трубопроводу или к накладке 4. Длина тяг подвесок регулируется гайкой 1 или талрепом 2. Для того, чтобы подвеска не препятствовала перемещению трубопровода в горизонтальной плоскости при тепловом удлинении, на ней имеются шарнирные узлы 6. Если трубопровод имеет большую массу, то устанавливаются две пружины 5,рис. 5.4 (в).
Рисунок 5.4
Рисунок 5.5

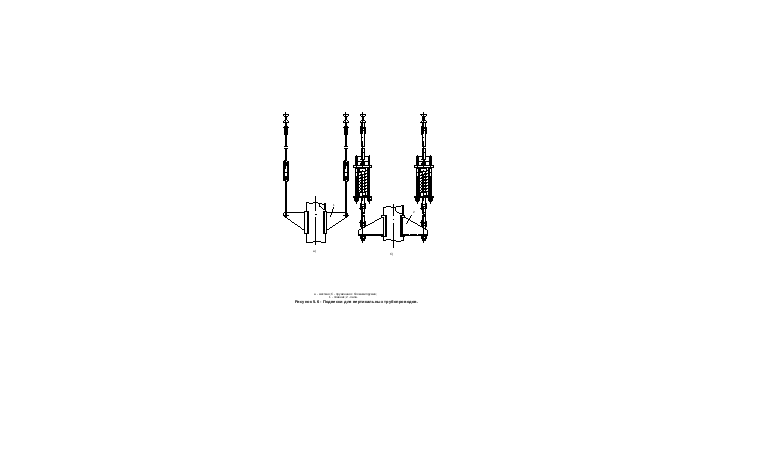

На рис. 5.6изображены подвески для вертикальных трубопроводов. Тяги подвесок крепят к трубопроводу с помощью плавников 1 или лап 2. В остальном устройство подвесок для вертикальных трубопроводов такое же, как для горизонтальных трубопроводов.

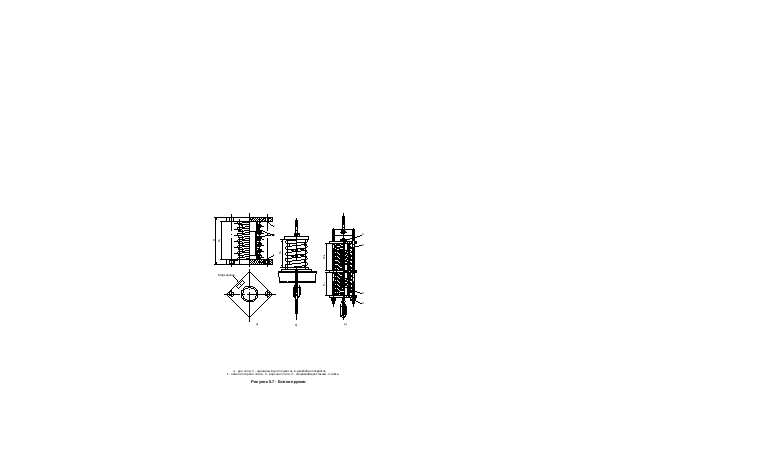

На рис. 5.7изображены блоки пружин, применяемых в опорах и подвесках трубопроводов. В нижней опорной плите 1 имеются отверстия с резьбой, а в верхней плите 2 гладкие отверстия для установки монтажных шпилек, применяемых для предварительной стяжки пружин. К опорным плитам приварены направляющие стаканы 3, не допускающие прогиба пружин в поперечном направлении. Регулирование высоты пружин производится гайками 4.
Подвески со сдвоенными пружинами(рис. 5.7 в)дают возможность при больших вертикальных перемещениях трубопровода вместо двух пружинных блоков устанавливать один с двумя пружинами, что значительно упрощает конструкцию подвески и сокращает количество шарнирных соединений и тяг.
При правильном расположении и подборе опор и подвесок обеспечивается беспрепятственное перемещение трубопровода, так как пружины полностью воспринимают массу трубопровода и усилия, возникающие при его тепловом перемещении.
Выбор пружин для опор и подвесок производится по двум характеристикам:
величине компенсирующей способности;
допускаемой нагрузке пружины.
По величине компенсирующей способности пружины подразделяются на две группы с максимальной величиной сжатия 70 мм и 140 мм.
Рисунок 5.6
Рисунок 5 7
