1.7. Относительный покой жидкости
Относительным покоем жидкости называется покой жидкости относительно движущегося сосуда, в который эта жидкость помещена. При этом частицы жидкости нe перемещаются относительно друг друга и относительно сосуда, а ведут себя как твердое тело.
Если сосуд с жидкостью движется с постоянным ускорением, то на жидкость кроме силы тяжести действует постоянная по величине сила инерции. Под действием двух сил жидкость смещается и занимает новое положение равновесия.
Примеры относительного покоя жидкости: жидкость в перемещающейся цистерне, горючее в движущемся автомобиле, жидкость во вращающемся сосуде и т.п.
1.7.1. Прямолинейное равнопеременное движение сосуда с жидкостью
При прямолинейном движении сосуда с постоянным ускорением нa жидкость действуют единичные массовые силы: сила тяжести g и сила инерции а. При этом сила инерции направлена в сторону, противоположную ускорению.
Для определения формы и положения поверхности жидкости следует руководствоваться следующим свойством: равнодействующая массовая сила всегда действует по нормали к поверхности уровня: и направлена перпендикулярно к свободной поверхности жидкости.

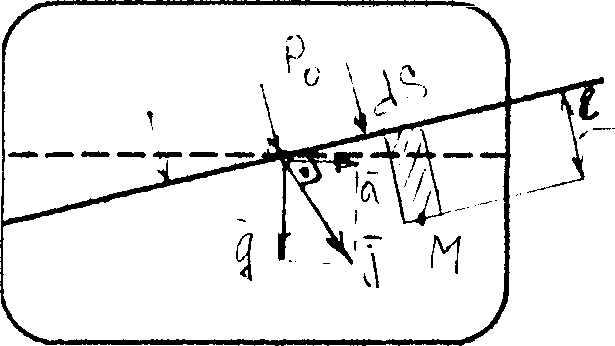

Возьмем произвольную точку М нa расстоянии l от свободной поверхности уровня. Сила, действующая нa нее: pds = ро ds + jρlds,
где lds - объем столбика жидкости.
Сократив нa ds, получаем р = ро + jρ1- давление в точке М.
Давление нa глубине 1 равно сумме давления на свободной поверхности жидкости и давления высоты столбика жидкости.
Можно решить две задачи:

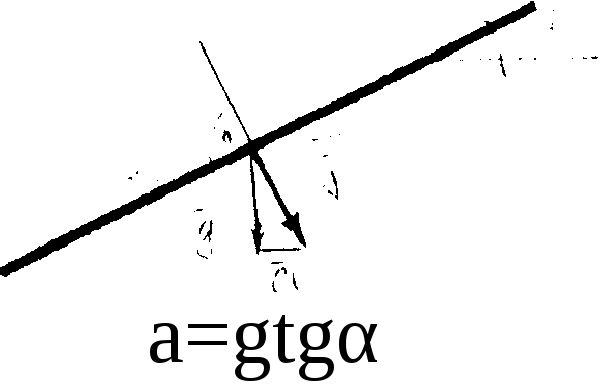

1. Зная ускорение движения сосуда, можно найти положение поверхности жидкости.
2. Зная положение поверхности жидкости, можно найти ускорение движения сосуда.
1.7.2. Равномерное вращение сосуда с жидкостью вокруг вертикальной оси
Сосуд с жидкостью вращается с угловой скоростью ω = const.
Ha жидкость действуют две единичные массовые силы: сила тяжести g и сила инерции а = ω2 r.
Равнодействующая и направлена по нормали к поверхности жидкости.
tg = =; тогдаdz = dr.
Интегрируя это выражение, получаем: z = +с.
Для начальных условий r = 0 с = zо, окончательно
z = +zo - уравнение свободной поверхности жидкости, параболоид вращения, вершина которого находится на расстоянии zo от дна сосуда.
Определим зависимость давления в произвольной точке жидкости как функцию от r и z.
Условие равновесия столбика жидкости площадью ds в проекции на ось Oz:
pds – (zo – zМ +)ρgds = , гдеcosα =.
Сокращая на ds, получаем: р = po + +ρg(zо- zM) - давление во вращающейся жидкости. Оно возрастает пропорционально радиусу r и уменьшается пропорционально высоте zM.
1.7.3. Равномерное вращение сосуда с жидкостью вокруг горизонтальной оси
Жидкость будет находиться в состоянии относительного покоя, если сосуд вращается с очень большой скоростью, то величина силы инерции будет намного больше величины силы тяжести, т. е. силой тяжести можно пренебречь
a>>g, где а = ω2 r; r – расстояние от стенки сосуда.
