4.6.2. Расчет трубопровода разомкнутой схемы
Высота расположения оси насоса относительно нижнего уровня называется высотой всасывания. Трубопровод, по которому жидкость поступает к насосу, - всасывающим трубопроводом.
Высота расположения верхнего уровня жидкости относительно оси насоса называется высотой нагнетания. Трубопровод, по которому жидкость движется от насоса, - нагнетающим трубопроводом.
Расчет всасывающей магистрали
Запишем уравнение Бернулли для сечений 0-0 и 1-1 (плоскость сравнения проходит через нижний уровень жидкости): z0 + + = z1 + + + h0-1,
где z0 = 0; z1 = Hвс.; v0 = 0; р1 – абсолютное давление на входе в насос; h0-1 – гидравлические потери на всасывающем трубопроводе.
Уравнение Бернулли принимает вид: = Hвс.+ + + h0-1.
Задача 1. Определить предельную высоту всасывания, обеспечивающую безкавитационную работу насоса.
Нвс = -- h0-1 ; p1 пред = рн.п; h0-1 = КQm.
ТогдаНвспред =-- КQm, при этом Нвс конст<Нвспред - для запаса на кавитацию.
Задача 2. Найти абсолютное давление на входе в насос и сравнить его с минимально допустимым, если задана Нвс, т.е. проверить условие безкавитационной работы насоса.
= - Hвс.- - h0-1; p1 рн.п (ркав.).
Напор на входе в насос: + = - Нвс - h0-1 = Нвх.
Расчет нагнетающей магистрали
Запишем уравнение Бернулли для сечений 2-2 и 3-3:
z2 + + = z3 + + + h2-3,
где z3 - z2 = Ннагн.; v3 = 0.
Напор на выходе из насоса: +=Ннагн. + +h2-3 = Нвых.
Разность напоров на выходе и входе насоса называется напором насоса:
Нн потр. = Нвых.- Нвх. = (+) – ( + ) = Ннагн. + +h2-3 - + Нвс + h0-1;
Нн потр. = Нвс + Ннагн. + +h0-3; Нвс + Ннагн. + =Нст.;
Нн потр. = Нст. + КQm – потребный напор насоса, где КQm – сумма гидравлдических потерь на всасывающем и нагнетающем трубопроводах.
4.7. Последовательная работа насосов
Для обеспечения большего напора в сети, чем могут дать имеющиеся насосы, их включают в сеть последовательно.
Условия работы насосов:
1) Нå = Н1 + Н2;
2) Q = Q1 = Q2.
а) кривая Нå - суммарная характеристика насосов: Нå = Н1 + Н2 при Q = const;
б) при Нст > Нн работа сети невозможна.
4.8. Параллельная работа насосов
Чтобы обеспечить расход больший, чем расход любого из имеющихся насосов, применяют их параллельное включение.
Условия работы насосов:
1) Нå = Н1 = Н2;
2) Q = Q1 + Q2.
Кривая Нå - суммарная характеристика насосов: Q = Q1 + Q2 при Н = const.
4.9. Регулирование режима работы насосов
Данной характеристике насоса и насосной установки соответствует только одна рабочая точка. Однако величину подачи и напора насоса можно изменить. Для этого необходимо изменить либо напорную характеристику насоса (путем изменения частоты вращения), либо насосной установки (при помощи регулирующей задвижки).
4.9.1. Регулирование изменением частоты вращения насоса
Этот метод является наиболее экономичным. В основном он осуществляется применением злектродвигателей постоянного тока или специальных передач.

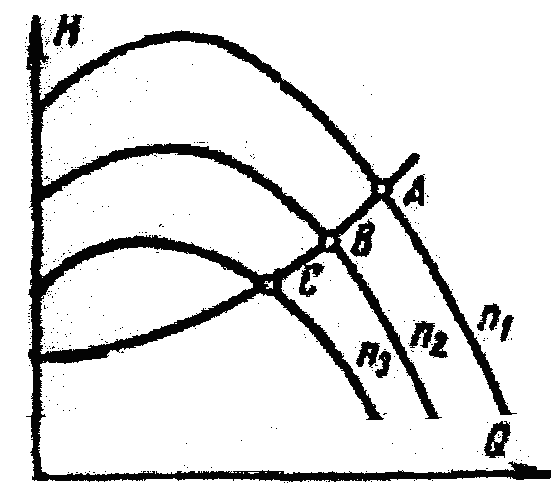

Изменение частоты вращения насоса ведет к изменению его характеристики и , следовательно, рабочего режима.
4.9.2. Регулирование задвижкой (дросселированием)
Допустим, необходимо получить меньшую подачу QB < QA.
Для этого необходимо увеличить потери напора, что осуществляется прикрытием регулирующей заслонки, установленной на напорном трубопроводе.
НВ¢ = НВ + hд, где НВ – напор, расходуемый при полностью открытой задвижке; hд – дополнительные потери напора в задвижке.
Регулирование работы насоса дросселированием вызывает дополнительные потери энергии и ведет к снижению КПД, поэтому этот способ неэкономичен. Однако он получил наиболее широкое распространение из-за простоты регулирования.
