3.1.8.2. Стержневая конструкция

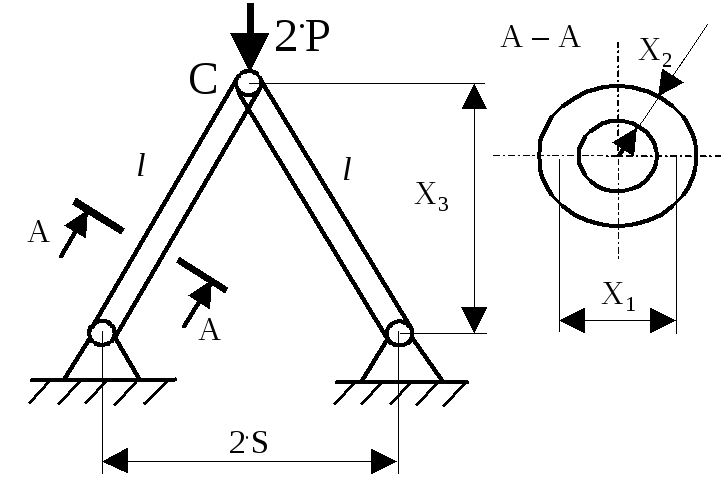

В этой задаче необходимо составить математическую модель минимизации веса конструкции, представленной на рис. 3.9, и провести анализ различных случаев крепления стержней в точке С.
Рис. 3.9. Схема конструкции |
При проектировании необходимо учитывать следующие ограничения.
Р(S2 + x23)1/2 b3 x1 x2 x3, Р(S2 + x23)3/2 b4 x1 x2 x3(x21 + x22), где b3, b4 – известные параметры. |
Первым этапом в решении поставленной задачи является составление математической модели, которая имеет вид
целевая функция: f(x)=m=8 x1 x2(S2 + x23)1/2,
ограничения:
x3 b1,
x1x2-1 b2,
Р(S2 + x23)1/2 x1-1 x2-1 x3-1 b3,
Р(S2 + x23)3/2 x1-1 x2-1 x3-1(x21 + x22)-1 b4.
В соответствии с методом геометрического программирования ограничения переписываются в следующем виде:
x3 b1-11,
x1x2-1 b2-1 1,
Р(S2 + x23)1/2 x1-1 x2-1 x3-1 b3-11,
Р(S2 + x23)3/2 x1-1 x2-1 x3-1(x21 + x22)-1 b4-1 1,
а также для получения позиномов вводятся дополнительные ограничения:
S2 + x23,
x21 + x22.
Таким образом, ЦФ и ограничения в связи с принятыми дополнительными ограничениями примут вид:
1) жёсткое соединение узла С:
1) f(x)=8 x1 x2,
2) x3 b1-11,
x1x2-1 b2-1 1,
Р x1-1 x2-1 x3-1 b3-11,
Р x1-1 x2-1 x3-1 μ -1 b4-1 1,
S2 + x23,
x21 + x22;
2) шарнирное соединение узла С:
1) f(x)=8 x1 x2,
x3 b1-11,
x1x2-1 b2-1 1,
Р x1-1 x2-1 x3-1 b3-11,
S2 + x23,
x21 + x22.
Определение степени трудности двух задач осуществляется по формуле
d=n – m – 1,
где n – общее количество позиномов; m – количество оптимизируемых параметров.
Следовательно, для различных вариантов соединения стержней параметр d имеет следующие значения:
жёсткое соединение узла С: d=9 – 6 – 1=2;
шарнирное соединение узла С: d=8 – 6 – 1=1.
Далее строится матрица экспонент:
1) жёсткое соединение узла С:
2) шарнирное соединение узла С:
С помощью представленных матриц, из условий нормализации и ортогональности составляется система уравнений, имеющая следующий вид:
1) жёсткое соединение узла С:
2) шарнирное соединение узла С:
.
Так как количество уравнений в обоих случаях меньше количества неизвестных, то необходимо замкнуть систему введением уравнений равновесия, количество которых равно числу степени трудности d:
где bi(0) – вектор нормализации; bi(j) – вектор невязки; ri – базисная переменная (их количество равно числу d).
Составляется двойственная функция:
1) жёсткое соединение узла С:
2) шарнирное соединение узла С:
Итак, введение дополнительных переменных и ограничений позволило привести задачу в обоих случаях нагружения к такому виду, который позволяет применить обычный алгоритм метода геометрического программирования.
