Расчет на прочность нахлестного соединения
1.Фланговый шов (рис. 22.6).
Основными напряжениями фалангового шва являются касательные напряжения в сечении m-m. По длине шва касательные напряжения распределены неравномерно. На концах они больше, чем в середине. Это можно доказать следующими рассуждениями. Предположим, что деталь 2 абсолютно жесткая, а деталь 1 и швы податливые.
Тогда относительное перемещение точек b под действием силы F больше относительного перемещения точек а на значение удлинения детали 1 на участке ab. При этом деформация сдвига и напряжения в шве непрерывно уменьшается по всей длине шва справа налево. Если обе детали упругие, но жесткость их различна, то напряжение в шве распределяется по закону некоторой кривой. При одинаковой жесткости деталей эпюра напряжений симметрична. Неравномерность распределения напряжений возрастает с увеличением длины шва и разности податливостей деталей. На практике длину фланговых швов ограничивают условием l 50 к .
Расчет таких швов выполняют по среднему напряжению, а условие прочности записывают в виде
,
где 0,7k– толщина шва в сечении по биссектрисеm-m.
Е
а б в Рис.
22.7
Рис.
22.8

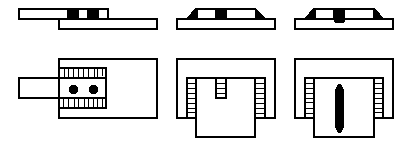

Рассмотрим соединение деталей фланговыми швами различной длины.

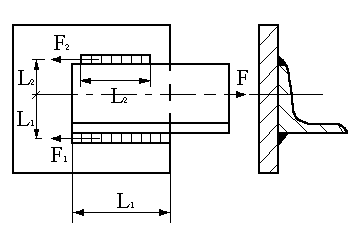

В случае несимметричных угловых фланговых швов, посредством которых приваривают деталь несимметричного профиля, например уголок, каждый из этих швов рассчитывают по своей нагрузке (рис.22.8). Сила F проходит через центр тяжести сечения уголка. Силы F1 и F2 , действующие на швы, определяют так:
F1 + F2 =F l1 F1= l2 F2 |
; |
Очевидно, что длины швов в этом соединении при одинаковых сечениях должны быть пропорциональны нагрузкам
.

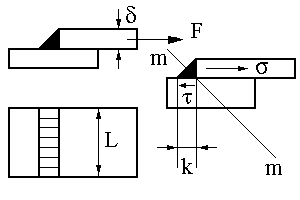

2. Лобовой шов (рис. 22.9).
Рис.
22.9
Условие прочности будет
.
Рассмотрим случай, когда лобовой шов нагружен моментом (рис. 22.10).
Касательные напряжения в сечении m-m определяются как ,
г
Рис.
22.10
Тогда .
Остальные виды нахлесточных швов и их нагружение рассматривать не будем.

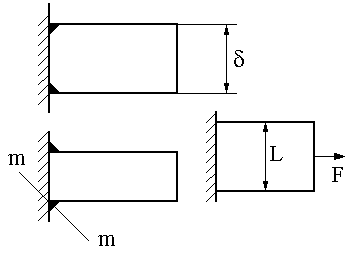

III. Тавровые соединения (рис. 22.11). В этом соединении детали расположены во взаимно перпендикулярных плоскостях.
Это соединение выполняют стыковым швом с разделкой кромок (рис. 22.11, а) и без разделки (рис. 22.11, б) кромок угловым швом.
Н
Рис
22.11
- для стыкового шва;
- для углового шва.
Существует множество других нагружений силами, изгибающими и крутящими моментами. Для каждого из случаев составляется свое условие прочности, которые в одной лекции охватить невозможно.
