Лекция №13 Гидродинамическая теория трения
Рис.
13.1 а
б
Трение каченияимеет место в том случае, когда относительное движение контактирующих тел можно представить, как вращение вокруг мгновенной оси, лежащей в плоскости, касательной к поверхности контакта (рис 13.1,б).
Виды трения скольжения
Чистое трение. Может иметь место при полном отсутствии на трущихся поверхностях каких-либо примесей даже в виде адсорбированных молекул жидкостей или газов. Оно возможно только в вакууме после специальной подготовки поверхностей.
Сухое трение. Оно проявляется в том случае, если поверхности покрыты пленками окислов, адсорбированными молекулами жидкости или газов.
Г
Рис.
13.2
Смешанное трение.Существует в том случае, если на различных участках поверхности возникают различные виды трения. Это возможно, еслиh<Rz1+Rz2, гдеh– толщина слоя смазки ,Rz1, Rz2– высоты микронеровностей (рис. 13.2).
Жидкостное трение. Возникает между смазанными поверхностями, если h>Rz1+Rz2. Нагрузка передается между контактирующими телами только через слой смазки. В этом случае нет износа и ресурс практически неограничен.
Гидродинамический эффект
О
Рис.
13.3
При жидкостном трении взаимодействие между поверхностями трущихся тел уступает место взаимодействию между частицами смазки, то есть возникает внутреннее трение. Важнейшими характеристиками внутреннего трения являются липкость и вязкость.
Липкость– способность смазки образовывать граничные слои на поверхностях металлов.
Вязкость – свойство смазки сопротивляться сдвигающим силам. Она измеряется касательной силой, приходящейся на единицу площади одной из двух параллельных плоскостей, находящихся в смазке на единичном расстоянии друг от друга и двигающимися относительно друг друга с единичной скоростью.

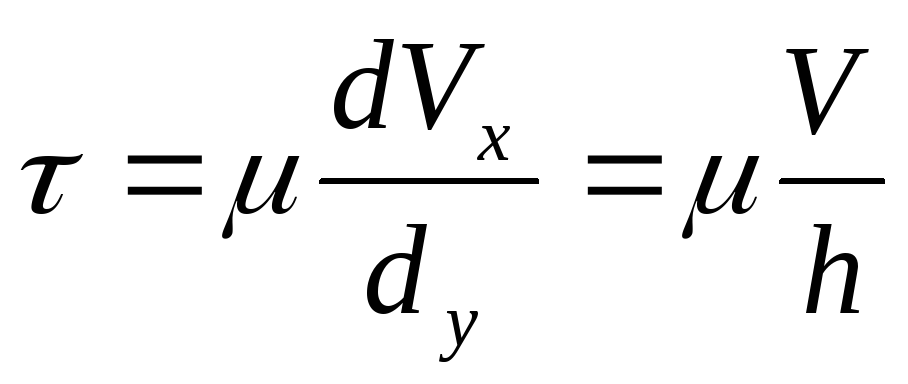

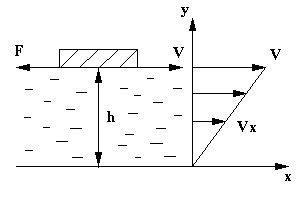

Рассмотрим движение плоской пластины относительно неподвижной поверхности (рис. 13.3). В случае ламинарного движения F= S, где S – площадь поверхности пластины; - касательное напряжение сдвига в слое смазки.
Н
Рис.
13.4
где - динамический коэффициент вязкости смазки, [Нс/м2] (является функцией температуры и давления),h– толщина слоя смазки.
Рассмотрим теперь движение наклонной пластины относительно неподвижной поверхности. При этом условимся, что смазка несжимаема и нет скольжения на границе жидкость – твердое тело.

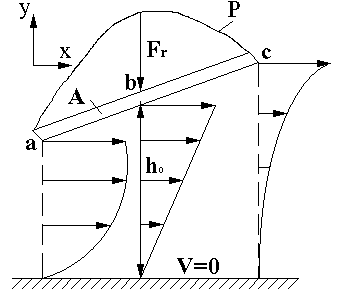

Рассмотрим распределение скоростей в трех сечениях a, b, c (рис 13.4). Скорости жидкости в сеченияхa, b иcу поверхностиА одинаковы и равныV.В сеченииcпо мере движения от поверхностиА к поверхностиВ связь между слоями смазки (за счет сил вязкости) ослабевает и эпюра скорости носит вогнутый характер. В сеченииbтолщина слоя смазки сократилась, и чтобы через него прошло то же количество смазки, необходимо, чтобы возросла её скорость, так как смазка несжимаема. Эпюра скорости носит здесь линейный характер. В сеченииатолщина слоя смазки ещё более сократилась и по той же причине эпюра скорости должна носить выпуклый характер.

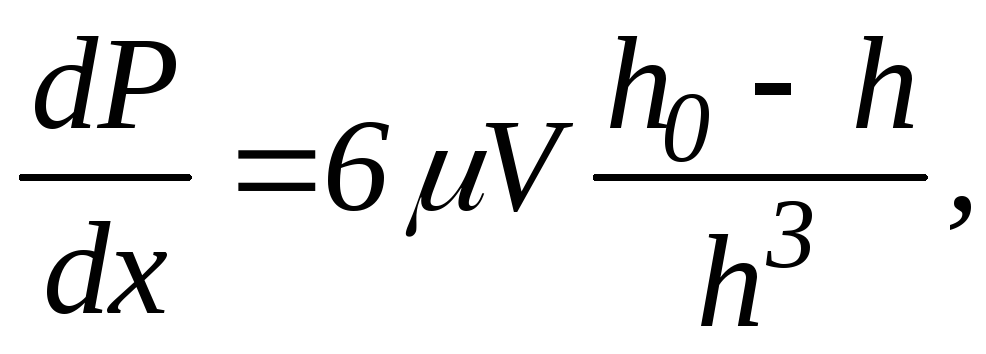

При затягивании смазки в клиновидный зазор в ней возникает гидродинамическое давление, распределение которого описывается уравнением Рейнольдса
где h0– толщина слоя смазки в месте, гдеdP/dx=0 .
Согласно этому уравнению эпюра давления имеет вид, показанный на рисунке. Это давление передается на ограничивающие смазочный слой твердые поверхности так, что одно из тел (тело А) как бы всплывает на смазочной пленке, чем полностью предотвращается непосредственное касание контактирующих тел.
