Лекция №21 Шпоночные соединения
Шпонки служат для передачи крутящего момента к ступице детали или наоборот. В отдельных случаях кроме передачи крутящего момента шпонки фиксируют насаженные на вал ступицы в осевом направлении.
Основные типы шпонок стандартизированы. Шпоночные соединения могут быть разделены на две группы:
Ненапряженные, осуществляемые призматическими или сегментными шпонками;
Напряженные – посредством клиновых шпонок.
Соединение призматическими и сегментными шпонками
П

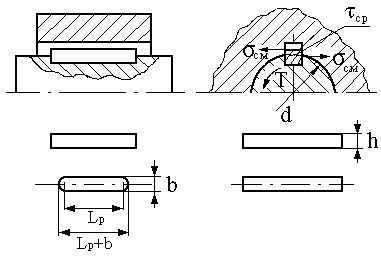

Рис.
21.1
Недостатком призматических шпонок является трудность обеспечения их взаимозаменяемости, т.е. необходимость ручной пригонки.
Призматические шпонки по назначению разделяют на:
Простые, предназначенные только для передачи крутящего момента;
Направляющие и скользящие, служащие также для направления при осевом перемещении.

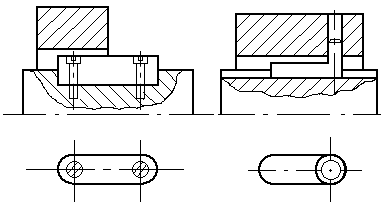

Рис.
21.2
Скользящие шпонки, т.е. шпонки, перемещающиеся вместе со ступицами вдоль вала, применяют при необходимости больших осевых перемещений. Их выполняют с цилиндрическими выступами – головками, которые входят в соответствующие отверстия в ступицах. Это позволяет делать шпонку короткой. Момент передается с вала на ступицу боковыми узкими гранями шпонки. При этом на них возникают напряжения смятия см, а в продольном сечении шпонки – напряжения срезаср. Для простоты расчета допускают, что шпонка врезана в вал на половину своей высоты, напряжения смятиясмраспределяются равномерно по высоте и длине шпонки, а плечо равнодействующей этих напряжений равно.
Рассматривая равновесие вала или ступицы при таких допущениях, получим условие прочности в виде
; (21.1)
, (21.2)
где - рабочая длина шпонки.
У стандартных шпонок размеры bиhподобраны так (рис. 21.3), что нагрузку соединения ограничивают не напряжения среза, а напряжения смятия, поэтому при проверочных расчетах обычно используют формулу (21.1).

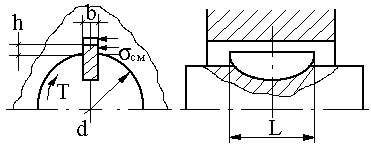

Рис.
21.3
Сегментные шпонки самые технологичные из-за легкости изготовления самих шпонок и пазов для них. Глубокая посадка шпонки обеспечивает ей более устойчивое положение, чем у простой призматической шпонки.
Это предохраняет шпонку от перекоса (выворачивания) под нагрузкой. Однако глубокий паз значительно ослабляет вал, поэтому сегментные шпонки применяют на малонагруженных участках вала. Условие прочности
где h1– справочный размер для расчета на смятие.
