Напряжения в ремне

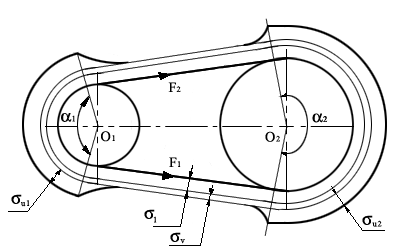

Наибольшие напряжения действуют в ведущей ветви ремня (рис 11.7):
,
где - полезное напряжение;- напряжение от предварительного натяжения;- площадь поперечного сечения ремня;
- напряжение от центробежных сил;
и- изгибные напряжения, возникают в той части ремня, которая огибает шкив.
Согласно закону Гука изгибные напряжения определяются в виде
и = E.
Здесь E– модуль упругости материала ремня;
- относительное удлинение нагруженных волокон ремня при чистом изгибе,
где y– расстояние от нейтрального слоя, r– радиус кривизны нейтрального слоя.
Для ремня, огибающего шкив ,,, тогда
.
Суммарное максимальное напряжение в ведущей ветви в месте набегания ремня на малый шкив .
Э
Рис.11.7
Критерии работоспособности ременных передач
Основные критерии работоспособности:
тяговая способность;
прочность;
усталостная долговечность.
Виды разрушений ремня:
буксование ремня сопровождается разогревом и износом;
усталостное разрушение ремня – разрыв за счет накопления усталости;
статическое разрушение – разрыв ремня.
Согласно формулам Эйлера, необходимое натяжение ремня
, отсюда .
Отношение называется коэффициентом тяги, тогда- критический коэффициент тяги.
Если =0, то ремень начинает буксовать. Это выражение теоретическое, а на практике 0 определяют опытным путем. Так как и ~ Ft, то ~ .

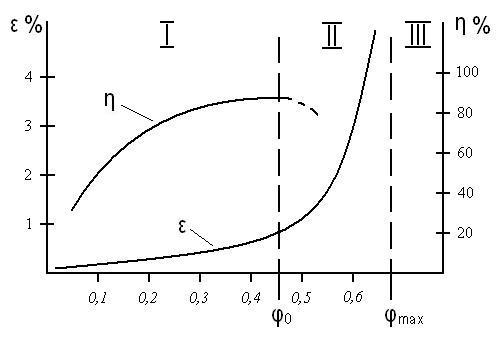

Рис. 11.8 I- зона упругого скольжения; II
- зона частичного буксования; III– зона полного буксования.

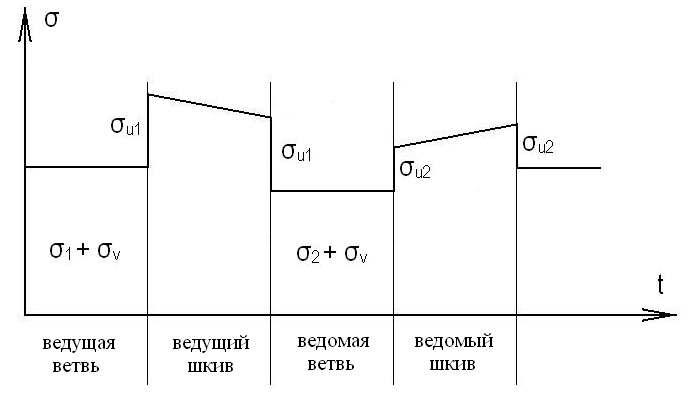

Из рис.11.9 видно, что напряжения в ремне изменяются по пульсирующему знакопеременному циклу, что приводит к усталостному разрушению ремня. Частота цикла напряжений равна частоте пробегов ремня:
,
где V– окружная скорость,l – длина ремня.
Чем выше частота П, тем меньше долговечность ремня, поэтому введены ограничения на частоту пробегов ремняП=3…5для плоских ремней иП=10…20для клиновидных ремней. Кроме того с увеличениемПувеличивается температура ремня. Это также приводит к снижению прочности.
Рис.
11.9
Лекция №12 Валы и оси
Все детали, совершающие вращательное движение, вращаются вокруг некоторых геометрических осей. На практике эти геометрические оси воплощаются в реальные детали – валы и оси.
Оси предназначены для поддержания вращающихся деталей и обеспечения их геометрической оси вращения. Они могут быть как вращающимися, так и неподвижными и воспринимают только напряжение изгиба.
Валы, в отличие от осей, предназначены, кроме перечисленных функций, и для передачи крутящих моментов от одной детали к другой и испытывают напряжения изгиба и кручения. Валы и оси вращаются относительно опор, называемых подшипниками. Различают валы прямые, коленчатые и гибкие. Наибольшее распространение имеют прямые валы. Коленчатые валы применяют в поршневых машинах. Гибкие валы допускают передачу вращения при больших перегибах оси.
По конструкции различают валы и оси, гладкие и фасонные. По виду поперечного сечения валы и оси могут быть сплошными и полыми. Применение пустотелых валов позволяет существенно снизить их вес при сохранении равной прочности и жесткости вала.
Изучить самостоятельно: конструкции осей и валов; материалы для изготовления осей и валов.
