Мероприятия по повышению долговечности подшипников

В авиационных изделиях часто нужно иметь подшипники с большей динамической грузоподъемностью, чем по каталогу.

Динамическую грузоподъемность авиационных подшипников С_австандартных типов можно определить по зависимости

С_ав=С k_кач,

где С– каталожное значение динамической грузоподъемности;k_кач– коэффициент повышения грузоподъемности авиационного подшипника, полученный по рекомендации ВНИИПА.

Динамическую грузоподъемность можно повысить:

1. применением бомбинированных роликов в цилиндрических и конических роликоподшипниках;

2. применением подшипников более высоких классов точности;

3. применением особо чистых подшипниковых сталей;

4. применением оптимальных условий смазки.

Лекция №16 Соединения

Детали, составляющие машину, связаны между собой тем или иным способом. Эти связи можно разделить на подвижные и неподвижные(рис.16.1).

Рис.16.1

Подвижные связи– это подшипники, шарниры, зубчатые зацепления.

Неподвижные связи– резьбовые, шпоночные, сварные, заклепочные и другие соединения.

Неподвижные связи в технике называются – соединениями.

По признаку разъемности все виды соединений можно разделить на разъемные и неразъемные.

Разъемные соединенияпозволяют разбирать узлы без повреждения деталей.

Неразъемные соединенияне позволяют разбирать узлы без разрушения или повреждения деталей.

Основным критерием работоспособности и расчета соединений является прочность – статическая и усталостная.

Резьбовые соединения

Резьбовыми соединениями называются разъемные соединения с помощью резьбовых крепежных деталей – винтов, болтов, шпилек. Резьба образуется путем нанесения на поверхность деталей винтовых канавок с сечением согласно профилю резьбы.

В настоящее время используют следующие методы изготовления резьбы :

1. Нарезкой вручную метчиками (плашками). Его применяют в индивидуальном производстве и ремонтных работах;

2. Нарезкой на токарно-винторезных станках;

3. Методом фрезерования на специальных резьбофрезерных станках. Применяют для нарезки винтов больших диаметров с повышенными требованиями к точности (ходовые и грузовые винты);

4. Методом накатки на специальных резьбонакатных станках-автоматах. Этим высокопроизводительным и дешевым методом изготовляют большинство резьб стандартных крепежных изделий;

5. Методом отливки.Этим методом изготавливают резьбы на литых деталях из чугуна, стекла, пластмассы, металлокерамики;

6. Методом выдавливания. С помощью этого метода изготавливают резьбу на тонкостенных давленных и штампованных изделиях из жести, пластмассы и т.д.

Классификация резьб

1. По форме профиля резьбы разделяют на треугольную, прямоугольную, трапецеидальную, круглую.

2. По направлению винтовой линии различают правую и левую резьбу. У правой резьбы винтовая линия идет слева направо и вверх, у левой – справа налево и вверх. Наиболее распространенной является правая резьба. Левую применяют только в специальных случаях.

3. По числу заходов резьбы делят на однозаходную, двухзаходную и т.д. Наиболее распространенной является однозаходная резьба. Все крепежные резьбы однозаходные. Многозаходные резьбы применяют преимущественно в винтовых механизмах.

4. По форме основной поверхности различают на цилиндрическую и коническую резьбы. Наиболее распространена цилиндрическая резьба. Коническая резьба применяется для плотного соединения труб, штуцеров , пробок и т.д.

5. По назначению резьбы разделяются на крепежные и ходовые.

В качестве крепежной резьбы применяют:

Рис. 16.2

1. Метрическую резьбу- резьба получила свое название, так как все размеры её измеряются в миллиметрах (в отличие от дюймовой). Является основной треугольной резьбой, применяемой в России. Она характеризуется углом профиляa=60°, притуплением вершин профиля резьбы винта по прямой на расстояниеН/8и вершин профиля резьбы гайки на расстояниеН/4от вершин теоретического профиля. Профиль впадин у винта может иметь притупление или закругление радиусомr=Н/6»0,144Р. Высота исходного треугольника теоретического профиля. Метрическую резьбу разделяют на резьбу с крупным и мелким шагом. Основная резьба с крупным шагом. Статическая несущая способность этой резьбы выше и меньше влияние ошибок изготовления и износа на прочность.

2

Рис. 16.3

Рис. 16.4

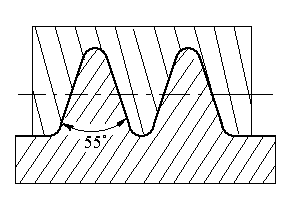

. Трубную резьбу-для герметического соединения труб (рис 16.2). На тонкой стенке трубы невозможно нарезать крупную метрическую резьбу без резкого уменьшения прочности трубы. Поэтому трубная резьба имеет мелкий шаг. В международном стандарте для требуемой резьбы сохранено дюймовое измерение. За номинальный диаметр трубной резьбы принят внутренний диаметр трубы. Наружный диаметр резьбы в действительности больше номинального на две толщины стенки. Дюймовая резьба Витворта характеризуется треугольным профилем с закруглением вершин и впадин и углом профиляa=55°. В России стандартизована дюймовая резьба в диапазоне диаметров от 3/16²до 4²по типу резьбы Витворта, но с профилем, имеющим не закругления, а притупления по прямым. В трубной дюймовой резьбе выполняются закругления профиля без зазоров для улучшения уплотнения. В дюймовой резьбе вместо шага задается число витков на 1².

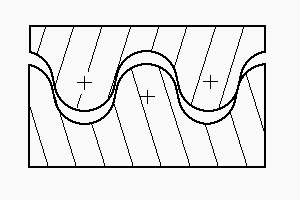

3. Круглую резьбу- для изготовления отливкой на чугунных, стеклянных, пластмассовых и других изделиях, а также накаткой и выдавливанием на тонкостенных металлических деталях. Профиль круглой силовой резьбы состоит из дуг, связанных короткими участками прямой. Угол профиля 30° (рис 16.3).

В качестве ходовых резьб применяют:

1. Прямоугольную резьбу.В настоящее время не стандартизирована (рис 16.4). Имеет неширокое применение, так как нетехнологична. Изготавливают на токарно-винторезных станках.

2

Рис. 16.5

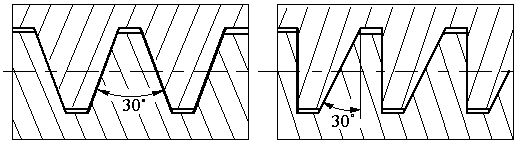

. Трапецеидальную резьбу с симметричным и несимметричным профилем. Симметричную резьбу применяют двустороннего (реверсивного) движения под нагрузкой. Несимметричная резьба применяется для одностороннего рабочего движения при больших нагрузках и называетсяупорной резьбой (рис. 16.5). Трапецеидальная резьба имеет угол профиляa=30°.Стандартизирована в диапазоне от8до640 мм. Является основной резьбой для передач винт-гайка. В упорной резьбе угол наклона рабочей стороны профиля для повышения КПД выбран достаточно малым- 3°. Угол наклона нерабочей стороны профиля30°. Усиленные упорные резьбы имеют угол нерабочей стороны профиля45°.
