Принципы расчёта деталей машин по основным критериям работоспособности
Задачей проектирования машин является разработка документации, необходимой для их изготовления, монтажа, установки и эксплуатации. При этом к машине предъявляются такие требования, как: прочность, износостойкость, жёсткость, виброустойчивость, теплостойкость, надёжность, технологичность. Эти требования называются критериями работоспособности.
Прочность – способность сопротивляться нагрузкам, не разрушаясь и не имея при этом больших пластических деформаций. Это один из главных критериев. Расчёты на прочность проводят по номинальным допускаемым напряжениям, по допускаемым коэффициентам безопасности и по вероятности безотказной работы.
Расчёт на прочность состоит:
1. Предварительный расчёт (определяются приближённые параметры);
2. Проверочный расчёт (определение прочности в опасных местах).

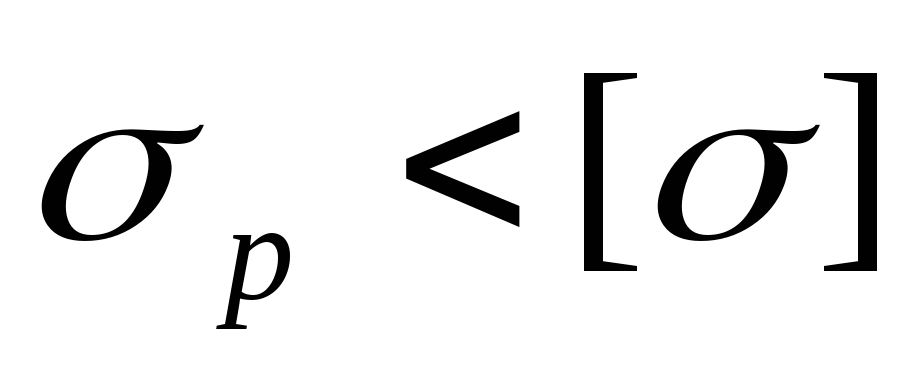

Условие прочности - ,

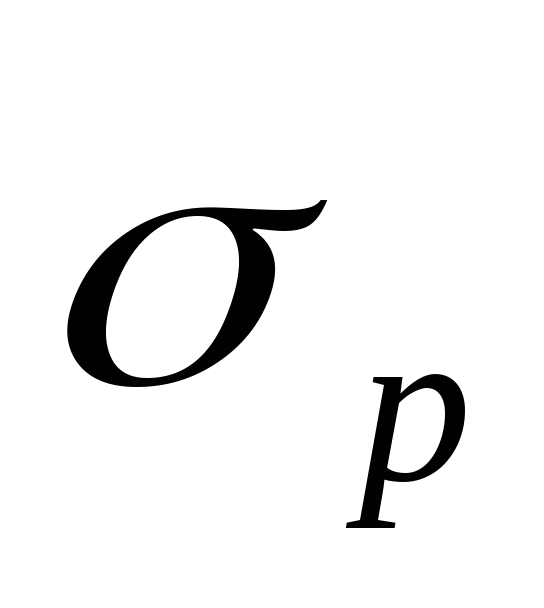

где - расчётное напряжение,- допускаемое напряжение.
Одним из наиболее общих требований является условие равнопрочности. Очевидно, что нет необходимости конструировать отдельные элементы с излишними запасами несущей способности, которые не могут быть реализованы в связи с выходом из строя других элементов.
Износостойкость. Износ – процесс постепенного уменьшения размеров детали в результате трения. Следствие износа – уменьшение прочности и увеличение динамических нагрузок, нарушение герметичности и т.д. Виды изнашивания: абразивный износ, износ при заедании, износ при коррозии и т. д.
Оценка сопротивлений по изнашиванию проводится по условию:

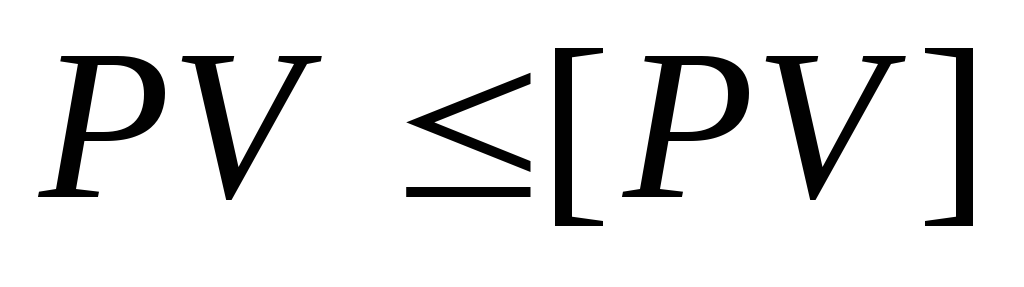

;;, гдеP- давление;PV– мощность трения,-рабочая температура; [ ] - допускаемые значения.
В наиболее ответственных деталях машин износостойкость обеспечивается надлежащей смазкой, применением антифрикционных материалов и герметизацией областей трения.
Ж
Рис.
1.1

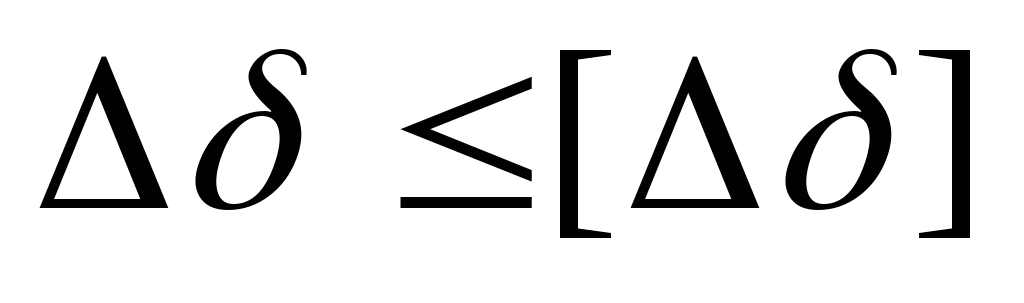

Проверочный расчёт жесткости состоит в определении упругих деформаций:
- удлинения;
- прогиба;
- поворота при изгибе;
- закручивания.
Виброустойчивость. Вибрация вызывает дополнительные переменные напряжения и приводит к усталостному разрушению деталей. Особенно опасными являются резонансные колебания. Условие отсутствия резонанса - несовпадение частот возбуждающих нагрузок с собственными частотами. Это условие достигается конструктивными мероприятиями.

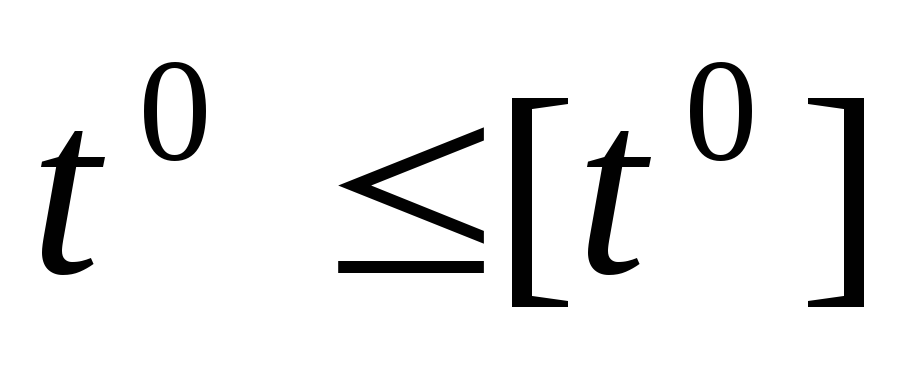

Теплостойкость. Любая работа вызывает тепловыделение. Это приводит к снижению несущей способности детали, снижению защитной способности масляного слоя, разделяющего трущиеся поверхности детали, изменению зазоров в соединениях, изменению свойств поверхностей, снижению точности машин. Температурный расчёт сводится к ограничению температуры .
Надёжность и долговечность деталей машин
Надёжность – свойство выполнять свои функции, сохраняя свои характеристики. Она определяется безотказностью, долговечностью, ремонтопригодностью и сохраняемостью.
Безотказность – свойства изделий сохранять работоспособность в течение заданной наработки без вынужденных перерывов.
Долговечность – свойства изделий длительно сохранять работоспособность.
Ремонтопригодность – способность изделия к обнаружению и устранению отказов.
Сохраняемость – свойства изделия сохранять эксплуатационные показатели при хранении и транспортировке.
Имеем N0 изделий для испытаний в течение t часов. Пусть Nот – количество изделий, отказавших при испытании, а Nр – количество работающих изделий, тогда относительное число отказов
Если N0 велико, то Q(t) – вероятность отказов.
Количественная характеристика надёжности – вероятность безотказной работы P(t):

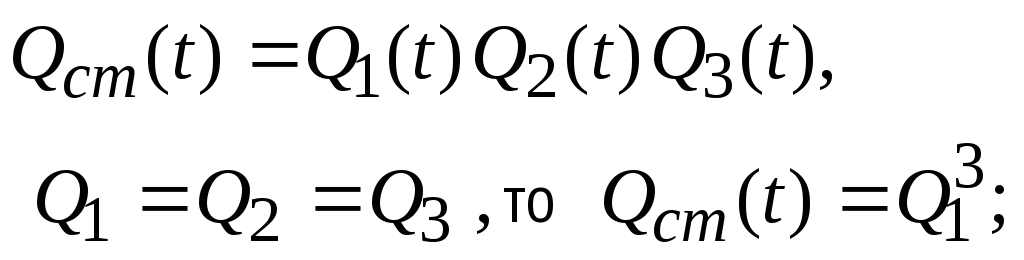

Если машина состоит из большого числа узлов, соединенных последовательно (рис.1.2), а отказ одного приведёт к отказу машины, то по теореме умножений вероятностей вероятность безотказной работы есть произведение вероятностей безотказной работы отдельных элементов:
Рис.1.2

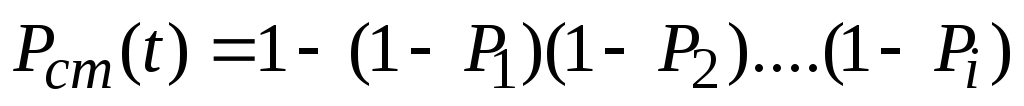

Пусть система состоит из параллельно соединённых деталей (рис.1.3). Вероятность безотказной работы такой системы можно записать в виде
.
Таким образом, надёжность сложной системы всегда меньше надёжности самого ненадёжного элемента. Чем больше элементов имеет система, тем меньше её надёжность.

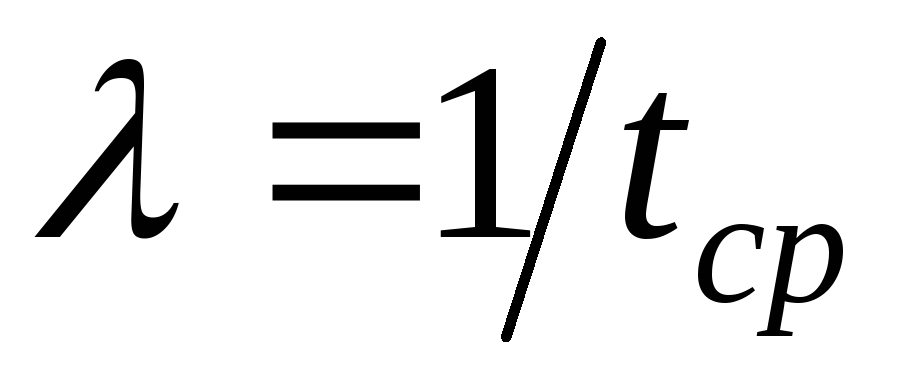

Важной характеристикой является интенсивность отказов:
Рис.1.3 ,
где tср – средняя наработка на один отказ.
Рис.1.4
Рис.
1.5
Основные пути повышения надёжности машин:
Улучшение конструкции изделия.
Повышение качества производства.
Обоснованное уменьшение напряжённости детали.
Правильный выбор системы смазки.
Резервирование:
а) постоянно параллельное (рис.1.6);
если

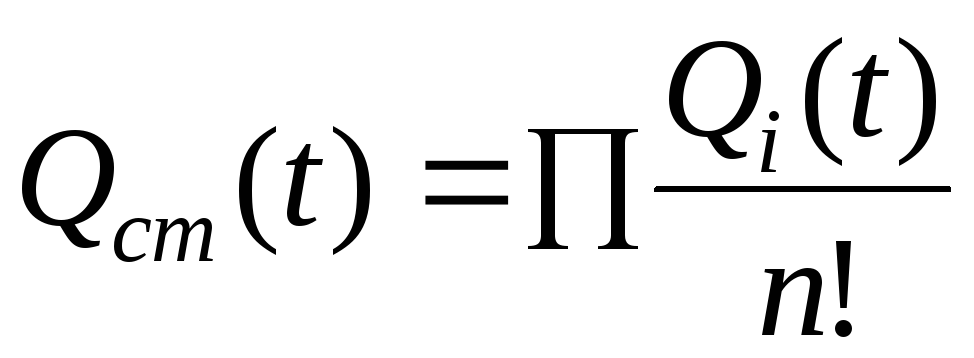

б) резервирование замещением.

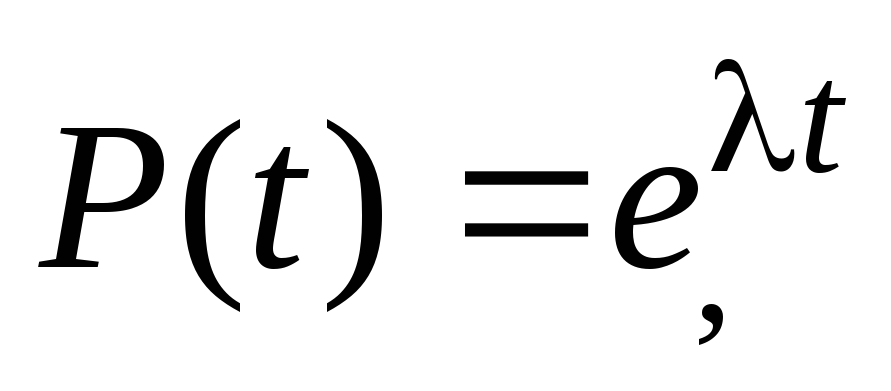

Если надёжность переключения 100%, то
Рис.1.6
Резервирование применяется тогда, когда исчерпаны все другие средства, существенно повышает надежность системы, но усложняет её.
