Конструкция и классификация опор качения
Рис.
14.1
Опора качения состоит из двух колец и нескольких тел качения. Тела качения расположены равномерно по окружности с помощью сепаратора – кольца, в котором сделаны гнезда для тел качения (рис. 14.1). Это предупреждает возникновение трения скольжения между телами качения. Для изготовления тел качения и колец применяют специальные подшипниковые стали ШХ-9,ШХ-15 с твердостьюHRC 59-63. Для сепаратора применяют листовую сталь латунь, полимерные материалы.
О
Рис.
14.2
1. По форме тел качения:
а) шариковые;
б) роликовые.
Роликовые тела качения (рис. 14.2) бывают:
короткие=1…1,25; длинные=2…2,5;
иглы =10…20– подшипник называется игольчатым.
Ролик может быть цилиндрическим, коническим и бочкообразным.
2

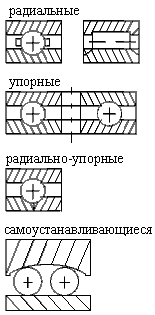

Рис. 14.3
а) радиальные;
б) упорные;
в) радиально-упорные.
3. По самоустановке:
а) несамоустанавливающиеся;
б) самоустанавливающиеся.
Они допускают угол перекоса 2-30и могут воспринимать небольшие осевые нагрузки.
4. По нагрузочной способности:

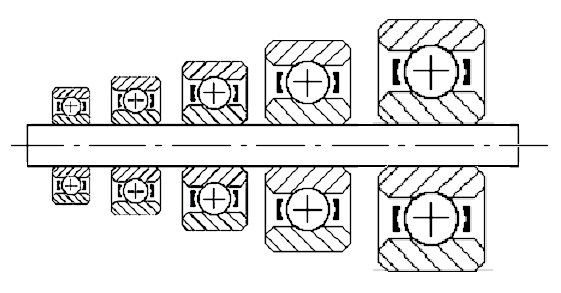

сверхлегкие; особо легкие; легкие; средние; тяжелые (рис. 14.4) .
5. По точности:
0 (нормальный класс);6(повышенный класс);5 (высокий класс);4 (особо высокий класс);2(сверхвысокий класс)
.
Рис.
14.4
От точности изготовления зависит работоспособность подшипника, но одновременно растет его стоимость, например класс 2в десять раз дороже клас-са0 .
Критерии работоспособности и расчета подшипников качения
Усталостное выкрашивание - наблюдается у подшипников после длительного времени их работы в нормальных условиях.
Износ -наблюдается при недостаточной защите от образования частиц. Является основным видом разрушения подшипников автомобильных, тракторных, горных, строительных машин.
Разрушение сепараторов- наблюдается при перекосах колец, неблагоприятных сочетаниях осевой и радиальной нагрузок разноразмерности тел качения. Особо велик процент выхода из строя у быстроходных подшипников.
Раскалывание колец и тел качения- связано с ударными и вибрационными нагрузками, неправильным монтажом, вызывающим перекосы колец, заклинивание. При нормальной эксплуатации дефект не наблюдается.
Остаточные деформации -наблюдаются на беговых дорожках в виде лунок, вмятин у тяжело нагруженных тихоходных подшипников.
Современный расчет подшипников базируется на трех основных критериях:
статической прочности по остаточным деформациям;
ресурсе по усталостному выкрашиванию;
проверке режима смазки.
Контактные напряжения в деталях подшипников
Рис.
14.5
Из формулы Герца - Беляева следует .
Значит, точка a(рис. 14.5) внутреннего кольца будет нагружена больше, чем точкаb наружного кольца, так как в точкеашарик соприкасается с выпуклой, а в точкеbс вогнутой поверхностью.

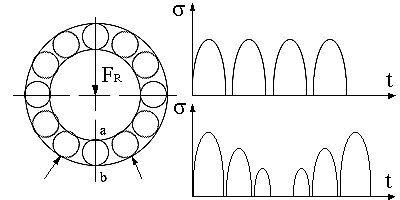

Рассмотрим изменение циклов напряжений на внешнем и внутреннем кольцах без учета сил инерции (рис. 14.6). Вращается внутреннее кольцо. Наиболее нагруженные точки находятся в плоскости нагружения, то есть в точках аиb. Точкаbполучает нагружение только при прохождении над ней шарика. Точкааполучает нагружение только при нахождении в нагруженной зоне. В этих условиях равное число циклов нагружения вызовет усталостное разрушение, прежде всего в точкеа(где выше напряжения). Для того чтобы уровнять условия работы колец, необходимо уменьшить число циклов нагружения в точкеапо сравнению с точкойb. Такое уменьшение достигается при вращении внутреннего кольца, так как на половине оборота точкааразгружается совершенно, а в большей части другой половины нагружена не полностью.
Рис.
14.6
