Геометрические параметры резьбы
Резьба характеризуется следующими основными параметрами, которые рассмотрим на примере метрической резьбы (рис 16.6, а):
d- наружный диаметр резьбы;
d1- внутренний диаметр резьбы;
d2- средний диаметр резьбы, где ширина витка равна ширине впадины;
h=0,54P– рабочая высота профиля,
где Р- шаг резьбы.
Сделаем развертку
витка резьбы на плоскость
(рис.16. 6, б). Ход резьбы,
а
где Z- число заходов витка резьбы; β-угол подъема витка резьбы.
Все геометрические параметры большинства резьб и допуски на их размеры стандартизированы.
Основные типы крепежных деталей
Для
соединения деталей можно применять
болты, винты и шпильки (рис 16.7). Основным
преимуществом болтового соединения
является то, что оно не требует нарезания
резьбы в соединяемых деталях.
Это особенно важно в тех случаях, когда материал детали не может обеспечить достаточную прочность и долговечность резьбы. Винты и шпильки применяют в тех случаях, когда по конструкции соединения постановка болта нерациональна.

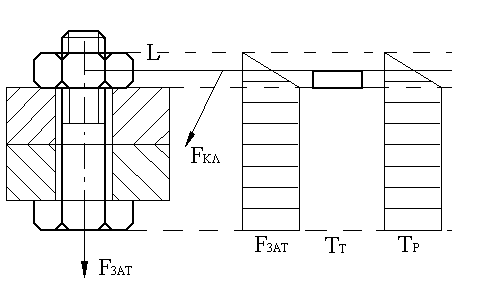

Определение момента, необходимого для затяжки резьбовой пары
П
Рис.
16.8ри
затягивании резьбовой пары детали
прижимаются друг к другу с силойFзат(рис 16.8). Со стороны деталей на головку
болта и гайку действует также силаFзат,которая через резьбу передается на
стержень болта и вызывает его растяжение.
Затяжка производится ключом с усилиемFкл,
который создает моментTкл=FклL.
Момент внешней силы Fклуравновешивается моментом внутренних
сил трения в резьбе и на торце гайки.
Таким образом
Ткл=Тр+Тт,
где Тр – момент трения в резьбе; Тт- момент трения на торце гайки.
Болт находится в сложнонапряженном состоянии – скручивается и растягивается от осевой силы. Определим каждую из составляющих Tкл.
1
Рис.
16.9
,
где d– диаметр отверстия, D– диаметр под ключ.Проведем две концентрические окружности с радиусамиrиr+dr.Выделяем элемент торца гайкиdj. На этот элемент действует нормальная сила
dFn=PdS=Prdjdr,
где dS-площадь выделенного элемента. Рис.16.9
Элементарная сила трения определяется как
dFтр=dFnf=PdS=Pfrdjdr,
где f – коэффициент трения на торце гайки. Элементарный момент трения
dTT =dFтрr= Pfr2djdr.
Тогда момент трения на торце гайки определяется в виде
или
.
2

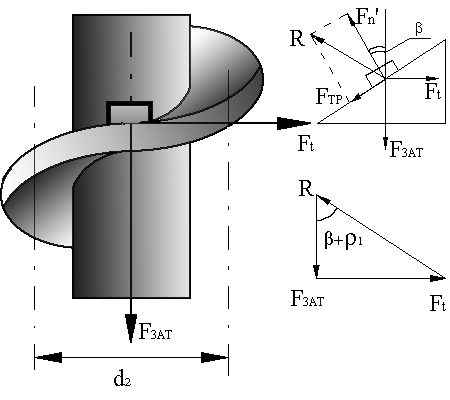

Рис.
16.10 а б
Под действием сил Fзат,Ft иRтело находится в равновесии. Из треугольника сил (рис. 16.10,б) имеем
,
где b- угол подъема витка резьбы,r’– угол трения.
Определим момент трения в резьбе
или
.
Условия самоторможения резьбы
Рис.
16.11
С
а б
Из треугольника сил (рис 16.11,б)
Условие
самоторможения Ft>0,то есть в самотормозящейся резьбе для
свинчивания гайки нужно обязательно
приложить усилиеFt.В несамотормозящейся резьбе это усилие
не нужно, так как гайка будет сама
откручиваться под действием усилия
затяжкиFзат
(вес груза), тогдаили
.
Д
Рис.
16.12 Рис.
16.13(рис 16.12), тогда
;
,
где-приведенный
коэффициент трения.
Угол
тренияизменяется в зависимости от величины
коэффициента трения в пределах от6°(f=0,1)
до16°(f=0,3),
аb
лежит в пределах от1,5°до4°,
т. е. все крепежные резьбы самотормозящиеся.
В прямоугольной ходовой резьбе сила Fn'перпендикулярна профилю витка, т.е.Fn'=Fn(рис 16.13). Отсюда находимFтр= Fn f= Fn'f.В ходовых резьбах коэффициент трения ниже, чем в метрическихf < f', так какcosa <1.
