Тепловой расчет червячного редуктора

Механическая энергия, затрачиваемая на преодоление сил трения в червячном редукторе, превращается в тепло. Повышение температуры приводит к снижению вязкости в смазке и её защитных свойств, что приводит к вероятности задиров. Условие теплового расчета t_m  [t_m], где [t_m] = 80…95 ⁰C,для авиационных масел[t_m] =110 ⁰C– допускаемая температура масла.

Мощность теплового потока выделяемого в результате работы сил трения

.

Мощность, отводимая в результате охлаждения определяется по зависимости

.

Здесь k_T=12…19 Вт/м²·С⁰– коэффициент теплоотдачи от поверхности корпуса редуктора;А – поверхность охлаждения, [м²];(t_m-t₀)– разность температур масла и окружающего воздуха [⁰C] , гдеt₀=20⁰С.

Таким образом, в связи с наличием трения тепло подводится, а из-за теплоотдачи отводится. С течением времени установится постоянная температура вследствие теплового баланса, т.к. P_r=P_{отв .} Следовательно можно записать

1000P₁(1-)=k_TA(t_m-t₀).

Из последнего уравнения находят

.

Если оказалось, что t_m [t_m],то используют следующие мероприятия:

1. Снижают потери на трение;

2. Увеличивают поверхность охлаждения за счет оребрения;

3. Применяют искусственное охлаждение – обдув, водяное охлаждение масляной ванны, циркуляционная смазка. За счет этого k_Tможно увеличить в10 и более раз.

Лекция №11 Ременные передачи Элементы геометрии ременной передачи

Ременная передача состоит из ведущего и ведомого шкивов, соединенных ремнем. Ремни бывают плоские, клиновидные и круглые (рис. 11.1). Нагрузка передается силами трения между шкивом и ремнем. При геометрическом расчете обычно известны d₁ иd₂– диаметры шкивов и межосевое расстояниеа. Определяется угол охвата ремнем малого шкива αчерез угол между ветвями ремня βи длину ремня l. Вследствие вытяжки и провисания ремня, величиныαиl не являются строгими и определяются приближенно. Из рис.11.1 видно, что α=180⁰-β.Проведем изО₁линии параллельно ремню. Они отсекут на диаметреd₂ окружностьd₂ - d₁. Из∆О₁О₂Ввидно, чтотак как, тот.е.

;.

Длина ремня определяется как сумма прямолинейных участков и дуг охвата

Используя ряд Макларена для , можно записать

Скольжение в ременной передаче

Рис. 11.2

Исследования Н.Е. Жуковского показали, что в ременных передачах следует различать два вида скольжения ремня по шкиву - упругое скольжение и буксование. Природа упругого скольжения может быть установлена из следующего опыта. Пусть ремень расположен на заторможенном шкиве (рис. 11.2). В начале опыта к концам ремня подвешены равные грузы F. Под действием грузов между ремнем и шкивом возникает сила трения, затем левая часть ветвидогружается грузом F₁. Если сила F₁ будет больше сил трения между ремнем и шкивом, то равновесие нарушится и ремень соскользнет со шкива. Под дополнительным грузом ремень растянется на дуге l₁. Длина дуги зависит от F₁ и силы трения на этом участке. Дополнительное упругое удлинение ремня будет сопровождаться его скольжением по шкиву. Это скольжение принято называть упругим, а дугу l₁ – дугой упругого скольжения. Дуга l₂ называется дугой покоя.

При увеличении силы F₁ до значения, равного запасу сил трения (l₂=0) равновесие нарушится и начнется буксование.

В

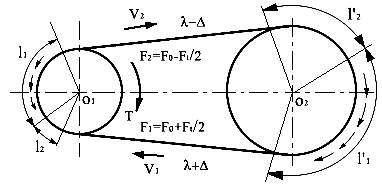

Рис. 11.3

реальной передаче (рис 11.3) роль грузовFвыполняет сила натяжения ведомой ветвиF₂,а роль дополнительного грузаF₁ – окружная силаF_t. ЗдесьF₀ – предварительное натяжение ремня. Разность натяжения ведомой и ведущей ветви, создаваемая нагрузкой, вызывает упругое скольжение. При этом дуги упругого скольжения расположены по разные стороны сбегающей ветви.
