§ 28.2. Уравнения магнитной гидродинамики. Систему уравнений магнитной гидродинамики образуют следующие группы уравнений.
Уравнения Максвелла
применительно к движущейся проводящей
среде. Проводящая
среда по отношению к некоторой системе
отсчета движется со скоростью v во
внешнем магнитном поле индукции В.
Скорость
движения среды ничтожно мала по сравнению
со скоростью света, поэтому релятивистские
поправки в уравнения, Максвелла не
вносят. Ток смещения не учитывают, так
как он ничтожно мал по -.
сравнению с
током проводимости.
Напряженность электрического поля равна сумме электрической и магнитной
Произведение
массы единицы объема ρ, движущейся со
скоростью v жидкости на
ускорение
равно сумме сил, действующих на единицу
объема:
Где
полная
или материальная производная, учитывающая
изменение v в данной
точке во времени и в результате того,
что точка наблюдения попадает в поле
196
с иными значениями v вследствие движения; F1 = —grad p — сила, вызванная перепадом давления и направленная в сторону уменьшения давления (тогда как grad р направлен в сторону увеличения давления); F2 = pg — сила тяжести, действующая на единицу объема; (g— ускорение силы тяжести в данной точке); F3 — сила вязкого трения на единицу объема; v — кинематический коэффициент вязкости.
Сила вязкого трения
взята пропорциональной второй производной
скорости потому, что равна разности
сил, действующих с каждых двух
противоположных граней
объема, отнесенной к расстоянию между
гранями; F4
= [δВ]—-электромагнитная
сила. Выражение для нее получим из
формулы (21.1), если ввести ток I в квадратные
скобки и заменить произведением
плотности тока δ на сечение
,
через которое он проходит; затем обе
части выраженияF
= [l
B]
разделить на выделенный объем проводящего
тела
l
=
l
.

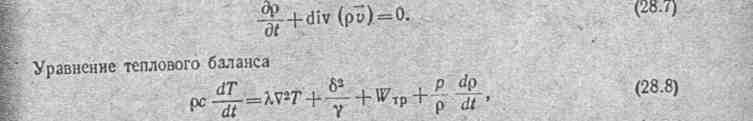

Уравнение
непрерывности,
выражающее собой то обстоятельство,
что изменение массы в элементарном
объеме
обусловлено притоком жидкости (плазмы),
Где ρс
тепло
расходуемое на увеличение температуры
объема; с —удельнаятеплоемкость;
λ
2T
— тепло, приносимое в единичный объем
за счет теплопроводности;
λ
—
коэффициент теплопроводности; δ2/γ—
джоулевы потери в единице объема; Wтр
— тепло, выделяющееся в объеме в
силу наличия трения; р — давление; ρ
/р
dp/
dt—
тепло при изменении плотности р. В
установившемся тепловом режиме
температура Т
неизменна и в
этом случае уравнение (28.8) не используется.
Уравнение (28.9) является уравнением диффузии или уравнением теплопроводности где 1/γμа коэффициент диффузии. Если принять, что В имеет только одну не равную нулю составляющую в декартовой системе координат В = iBx (х, t), то Решение (28.9) будет следующим:
где v - параметр; a (v) и b (v) - постоянные интегрирования, определяемые из начальных и граничных условий.
Из (28.11) следует,
что поле, просачиваясь сквозь плазму,
затухает с постоян- ной времени:
τ=γμа l2 (28.12)
где l— линейный размер области, занятой полем.
На расстоянии l укладывается одно колебание sin vx или cos vх при v = 1.
§ 28.4. Электромагнитный барьер. Согласно уравнению (28.10) grad р перпендикулярен плоскости, в которой расположены векторы δ и В (рис. 28.1). Отсюда следует, что при определенной конфигурации поля давление р может быть уравновешено электромагнитной силой. Это особенно важно хотя бы для кратковременной локализации плазмы с температурой порядка миллиона градусов, когда не приходится рассчитывать на барьеры из какого-либо вещества.
§
28.5. Вмороженное поле.
Положим, что проводимость плазмы γ
очень велика, теоретически стремится
к бесконечности и что плазма находится
в движении со скоростью
v. На рис. 28.2, а
показана
плоскость, в которой в исходном состоянии
расположены
линии магнитной индукции. Возьмем
произвольный контур в этой плоскости
и допустим, что скорость движения плазмы
поперек линий В стала неодинаковой
(см. стрелки для v
на
рис. 28.2, а).
Через
некоторое время плоскость деформируется
и примет вид, изображенный на рис. 28.2,
б. Силовые
линии растянутся вместе
с контуром, они как бы приклеены или
вморожены в плазму (поток через контур
останется неизменившимся). Физически
это объясняется тем, [что при движении
плазмы поперек линий В
в ней
индуктируются токи, поле которых,
складываясь с
первоначальным, так его деформирует,
что силовые линии смещаются вместе с
плазмой.
Практически проводимость v
не бесконечно велика и поэтому деформация
линий В
несколько
отстает от деформации контура.
§ 28.6. Возникновение
волн в плазме.
При определенных условиях в плазме
могут
возникать магнитогидродинамические
волны. Для выяснения механизма их
возникновения обратимся к рис. 28.3. Для
упрощения выкладок примем, что
проводимость
плазмы γ.
Прямоугольная система координат расположена в плазме так, что внешнее магнитное поле индукции В0 направлено по оси z. Положим, что по какой-то причине слой плазмы / (рис. 28.3, б) начал двигаться со скоростью v в направлении оси у. Так как движение этого слоя есть движение проводящего тела в магнитном поле, то в каждой точке слоя 1 возникнет напряженность поля [vB] = i v B0. Под ее действием в плазме возникнут токи проводимости с плотностью δ= 1/μа rot B
замыкающиеся через соседние слои, как показано на рис. 28.3, о. Результирующая индукция В равна сумме индукции внешнего поля В0 и индукции b от токов проводимости: В =jb+kB0.
Сила F1 действующая на слой плазмы1,начавший двигаться первым,будет замедлять его движение.Слои 2 и 3,расположенные выше и ниже слоя 1 (в них токи направлены в противоположную сторону по сравнению с током в слое 1),будут испытывать силы F2и F3,под воздействием которых слои начнут двигаться по оси y,
Вдоль направления внешнего магнитного поля возникают две волны, распространяющиеся со скоростью v1 = ± kv1. Одна из них распространяется вверх, другая — вниз. Волны будут поперечными — слои плазмы движутся перпендикулярно направлению распространения волны. Рассмотренный тип волн называют волнами Альфена.
Давление
р волны изменяется
только
в направлении оси z:
Если
учесть, что γ
конечна,
не бесконечно велика, то вследствие
потерь от вихревых
токов и от вязкого трения амплитуда
волны А по мере продвижения волны вдоль
оси z будет
затухать по экспоненте.
В плазме могут возникать и другие типы волн, при которых силовые линии, увлекаемые частицами плазмы или жидкости, участвуют в турбулентном движении.
