4.4.6. Автоматическая дуговая сварка под флюсом

Процесс ручной сварки, обладая ря­дом преимуществ, имеет два недос­татка — малую производительность и неоднородность шва, зависящих от квалификации сварщика. Кроме того, производительность ручной сварки ограничивается максимально допусти­мым значением сварочного тока для применяемых при ручной сварке диаметров электродов. При больших токах электрод длиной 350...450 мм сильно перегревается, что затрудняет нормальный процесс сварки.

Механизация движений электрода позволила автоматизировать процесс сварки. Для получения качественных сварных швов взамен электродных покрытий применяют гранулирован­ное вещество, называемое флюсом.

Автоматическая сварка под флю­сом производится с помощью авто­матической установки (сварочная го­ловка или сварочный трактор). Эта установка подает электродную прово­локу и флюс в зону сварки, переме­щает дугу вдоль свариваемого шва и поддерживает стабильное ее горе­ние.

Принципиальная схема автоматической сварки под флюсом представ­лена на рис. 4.7. Электродная проволока 3 с помощью ведущего 5 и нажимного 4 роликов подается в зону сварки. Кромки свариваемого изде­лия 7 в зоне сварки покрываются слоем флюса, подаваемого из бункера 1. Толщина слоя флюса составля­ет ~ 30…50 мм. Сварочный ток под­водится от источника тока к электроду через токоподводящий мундштук 6, находящийся на небольшом расстоя­нии (40…60 мм) от конца элек­тродной проволоки. Благодаря этому при автоматической сварке можно применять большие сварочные токи. Дуга 11 возбуждается между свари­ваемым изделием и электродной про­волокой. При горении дуги образуется ванна расплавленного металла 10, закрытая сверху расплавленным шла­ком 9 и оставшимся нерасплавленным флюсом 8. Нерасплавившийся флюс отсасывается шлангом 2 обратно в бункер. Пары и газы, образующиеся в зоне дуги, создают вокруг дуги замк­нутую газовую полость 12. Некото­рое избыточное давление, возникаю­щее при термическом расширении га­зов, оттесняет жидкий металл в сто­рону, противоположную направлению сварки. У основания дуги (в кратере) сохраняется лишь тонкий слой метал­ла. В таких условиях обеспечивается глубокий провар основного металла. Так как дуга горит в газовой полости, закрытой расплавленным шлаком, то значительно уменьшаются потери теп­лоты и металла на угар и разбрызги­вание.

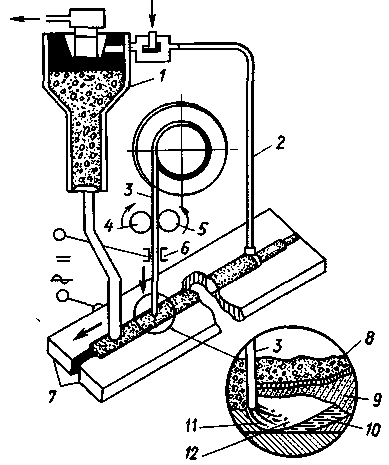

Рис. 4.7. Схема автоматической сварки под флюсом

По мере перемещения дуги вдоль разделки шва наплавленный металл остывает и образует сварной шов. Жидкий шлак, имея более низкую температуру плавления, чем металл, затвердевает несколько позже, замед­ляя охлаждение металла шва. Продол­жительное пребывание металла шва в расплавленном состоянии и медлен­ное остывание способствуют выходу на поверхность всех неметаллических включений и газов, получению чистого, плотного и однородного по химичес­кому составу металла шва.

Автоматическая сварка под флю­сом имеет следующие основные преи­мущества перед ручной сваркой:

высокая производительность, пре­вышающая производительность руч­ной сварки в 5…25 раз. Она обес­печивается применением больших то­ков (до 2000 А), более концентрированным и пол­ным использованием теплоты в закрытой зоне дуги, снижением тру­доемкости за счет автоматизации про­цесса сварки;

увеличение силы тока позволяет сваривать металл большой толщины (до 20 мм) за один проход без разделки кромок;

высокое качество сварного шва вследствие хорошей защиты металла сварочной ванны расплавленным шла­ком от кислорода и азота воздуха, легирования металла шва, увеличения плотности металла при медленном охлаждении под слоем застывшего шлака;

экономия электродного металла при значительном снижении потерь на угар, разбрызгивание металла и огар­ки. При ручной сварке эти потери достигают 20…30%, а при автома­тической сварке под флюсом они не превышают 2…5%;

экономия электроэнергии за счет более полного использования теплоты дуги. Затраты электроэнергии при автоматической сварке уменьшаются на 30…40%.

Кроме этих преимуществ, следует отметить, что при автоматической сварке условия груда значительно лучше, чем при ручной сварке: дуга закрыта слоем шлака и флюса, выде­ление вредных газов и пыли значитель­но снижено, нет необходимости в за­щите глаз и кожи лица сварщика от излучения дуги, а для вытяжки газов достаточно естественной вытяжной вентиляции. К квалификации опера­тора автоматической сварочной ус­тановки предъявляются менее высо­кие требования.

Однако автоматическая сварка имеет и недостатки: ограниченная маневренность сварочных автоматов, сварка выполняется главным образом в нижнем положении.

Под флюсом сваривают стали различных классов. Автоматическую сварку широко применяют при изготовлении котлов, резервуаров для хра­нения жидкостей и газов, корпусов судов, мостовых балок и других изделий. Она является одним из основных звеньев автоматических линий для изготовления сварных автомобильных колес и станов для производства сварных прямошовных и спиральных труб.
