Приборы для измерения давления и расхода
Для измерения давления газов широко применяют U-образные манометры (напоромеры), манометры других типов, вакуумметры и др.
Напоромеры (рис. ниже), обычно используемые для измерения давления воздуха выше атмосферного, неагрессивных газов до 0,1 МПа и вакуума до 0,101 МПа, представляют собой открытую с двух сторон стеклянную трубку, изогнутую по форме буквы U и до половины заполненную рабочей жидкостью, уровни которой можно отсчитывать по специальной шкале.
U-образный манометр:
1 - стеклянная трубка, 2 - шкала, 3 - рабочая жидкость
Измеряемое давление (разрежение или разность давлений) уравновешивается и определяется столбом h рабочей жидкости, представляющим собой сумму столбов h1 и h2 в обоих коленах трубки. Для измерения давления выше атмосферного правое колено трубки соединяют с газовой средой объекта, а левое оставляют открытым, сообщающимся с атмосферой. Давление ниже атмосферного измеряют, подключая колена трубки наоборот, т.е. левое соединяют с газовой средой объекта, а правое оставляют открытым. Разность давлений измеряют, подключая правое колено к большему давлению, а левое — к меньшему.
Рабочей жидкостью U-образных манометров может быть вода (внутренний диаметр трубки при этом должен быть не менее 8—10 мм, так как иначе нельзя точно определить уровень жидкости), спирт, ртуть. Обычно измеренное такими приборами давление выражают в миллиметрах столба рабочей жидкости, а для перевода в паскали пользуются следующей формулой: p=hg(p - рс), где g - ускорение свободного падения, м/с2; h - разность уровней, м; р — плотность рабочей жидкости, кг/м3; рс — плотность среды над рабочей жидкостью, кг/м3.
Точность измерения давления U-образным манометром при строго вертикальной его установке составляет ± 2 мм столба рабочей жидкости.
Манометры, мановакуумметры, вакуумметры-приборы с упругими чувствительными элементами (сильфонами и одновитковыми трубчатыми пружинами) - имеют одинаковое устройство.
Технические манометры, мановакуумметры, вакуумметры выпускаются классов точности 1; 1,5; 2,5 и 4 и могут иметь трубчатые пружины эллиптического и плоскоовального сечения или с эксцентриковым каналом. Тонкостенные пружины эллиптического сечения (пружины Бурдона) имеют приборы для измерения как низкого (до 0,1 МПа), так и высокого (до 6 МПа) давления, толстостенные пружины овального сечения - приборы для измерения высокого давления (до 20-160 МПа), а пружины с эксцентриковым каналом — приборы для измерения сверхвысоких давлений (1000 МПа и выше).
Рассмотрим показывающий манометр с одновитковой трубчатой пружиной Бурдона (рис. ниже).

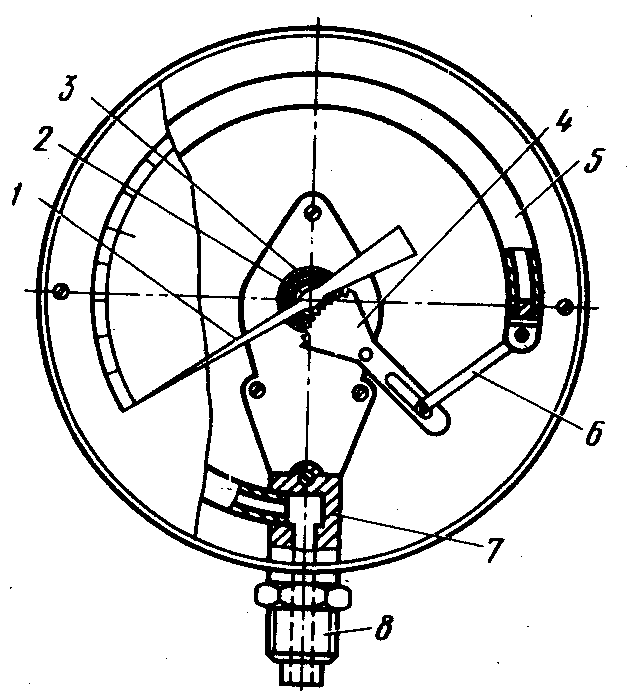

Пружинный манометр: 1 - стрелка, 2 - триб, 3, 5 – спиральная и трубчатая пружины, 4 - сектор, 6 - поводок, 7 - держатель, 8 - штуцер
Один конец этой пружины 5 закреплен к корпусу прибора держателем 7, имеющим штуцер 8 с шестигранником под ключ и резьбу для ввертывания в магистраль, в которой необходимо измерить давление. Другой свободный конец трубчатой пружины, закрытый пробкой с серьгой и герметично запаянный, соединен поводком 6 с сектором 4, который своим зубчатым венцом находится в зацеплении маленькой шестеренкой (трибом) 2. На оси триба 2 закреплена стрелка 1. Спиральная пружина 3 прижимает зубья триба к зубьям сектора и выводит эту систему из крайних положений.
Манометр работает следующим образом. Под действием измеряемого давления трубчатая пружина деформируется, увеличиваясь в поперечном сечении, и тянет за собой поводок, поворачивающий зубчатый сектор, триб и стрелку, которая показывает на шкале значение давления. Так как перемещение свободного конца трубчатой пружины и угол поворота стрелки пропорциональны измеряемому давлению, шкалы подобных приборов равномерны. Ход стрелки регулируют изменением длины плеча сектора со стороны поводка.
При измерении манометром давления ниже атмосферного трубчатая пружина скручивается и ее свободный конец перемещается не вверх, как при измерении высокого давления, а вниз. Следовательно, стрелка будет двигаться справа налево и прибор будет работать как вакуумметр. Если необходимо, можно изменить движение стрелки, установив трубчатую пружину с правой стороны.
Мановакуумметры отличаются от рассмотренных приборов наличием двусторонней шкалы: слева от нуля измеряют давление от 0,1 до 0 МПа, а справа - от 0,06 до 2,4 МПа.
При выборе прибора с одновитковой трубчатой пружиной необходимо, чтобы рабочий предел измерения был не менее ¾ шкалы при измерении постоянного и переменного давлений.
Термопарный манометрический преобразователь ПМТ (рис. ниже) предназначен для измерения давлений от 2•101 до 10-1 Па и состоит из стеклянной трубки 1, заполненной газопоглотителем, которой он присоединяется к вакуумной системе, стеклянного баллона 2 и цоколя 5 с четырьмя штырьками 6. Внутри баллона расположены находящиеся в тепловом контакте платиновый подогреватель 3 и хромель-копелевая термопара 4. Преобразователь имеет два ввода подогревателя и два ввода термопары. Подогреватель питается от измерительного блока вакуумметра постоянным током.
