Найбільш розповсюджені дешифратори.
|
К155ИД1 Для керування цифрами газорозрядних індикаторів (на катоди). Uвих 60В. |
|
К155ИД3* Дешифратор 4 16 Е0, Е1 — входи дозволені. Ці входи можуть використовуватися як логічні, коли дешифратор служить демультиплексором. Тоді входи А0 А3 — адресні; — дані (будь-який), другий — на землю. Коли на високий рівень, всі виходи мають високий рівень. Ці же входи можна використати для нарощування числа розрядів. |
К176ИЕ3 (КМОП)
|
Цей лічильник має дешифратор для засвічування елементів семисегментних індикаторів. Для 176ИЕ4 є виводи f/10, f/4.
|
|
К514ИД1 Iвих=7mA
|
|
|
К514ИД2 Iвих=25mA
|
|
Суматори.
Суматор — це пристрій (вузол), що виконає операцію арифметичного підсумовування двох чисел. Суматор є основним вузлом операційного (арифметичного) пристрою ЕОМ.
Суматори можна класифікувати:
По кількості входів: 2 входи - напівсуматор;

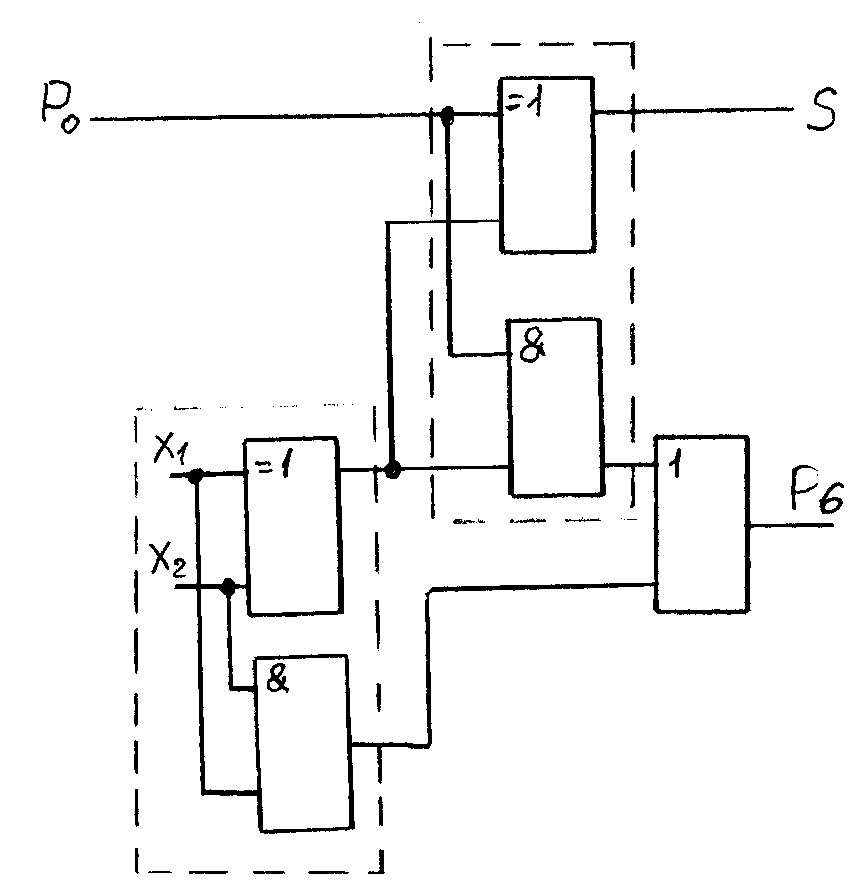

3 входи — повний суматор;
По способу організації процесу підсумовування: комбінаційні і накопичувальні.
Комбінаційні. У них сигнали суми і переносу будуть на виході при одночасній подачі кодів доданків. При знятті хоча б одного доданку, сигнал суми на виході зникає.
Суматор накопичувального типу будується на основі запам’ятовуючих елементів (триггерів).
По способу обробки багаторозрядних чисел: послідовні і паралельні.
|
Операція додавання додатніх двійкових чисел визначається правилами двійкової арифметики: 1). Значення переносу дорівнює 1, якщо не менше двох величини з ( ) рівні 1. 2). Значення розряду суми дорівнює 1, якщо непарне число величин рівні 1.
|
Арифметичне підсумовування:
0+0=0; 1+0=1; 0+1=1; 1+1=0 і перенос.
Сумматор по модулю 2.
|
176ЛП2, 531ЛП2 |
Напівсуматор.
|
x1 x2 s p
0 0 0 0 1 0 1 0 0 1 1 0 1 1 0 1
|
|
155ИМ1 — 1 розряд.
ИМ2 — 2 розряди.
ИМ3 — 4 розряди+схема прискореного переносу.
|
155ИП2 — 8 розрядів парності.
|
Мультиплексори.
В цифрових приладах часто виникає задача передачі цифрової інформації від m різноманітних приладів до n приймачів через канал загального користування. Для цього на вході каналу встановлюється пристрій, що називається мультиплексором, який згідно коду адреси під’єднується до каналу одного з джерел інформації, а на виході каналу — пристрій демультиплексор, що передає інформацію до приймача зі своєю адресою.
Таким чином мультиплексор є комутатором сигналів на один вихід.
К155КП1
|
Мультиплексори можна використовувати в якості перетворювача паралельного m-розрядного двійкового коду в послідовний. Інколи застосовують стробірування. |
Мультиплексори з Z станами виходу легко дозволяють збільшити число комутируємих каналів.
155КП7
|
Значення А=0 включає на виході ліву микросхему. При А=1 — працює права,тобто виходить мультиплексор 16 1 Можна нарощувати і нарощувати.
|
Аналогові ключі, виконані по КМОП-технології, дозволяють створювати схеми з двунаправленою передачею даних. Ці схеми називаються мультиплексори-демультиплексори.
К564КП1 8 1/1 8. Можуть служити для комутації цифрових і аналогових сигналів. Мають вхід переводу в Z стан всі двунаправлені виводи незалежно від значень інших вхідних сигналів.
