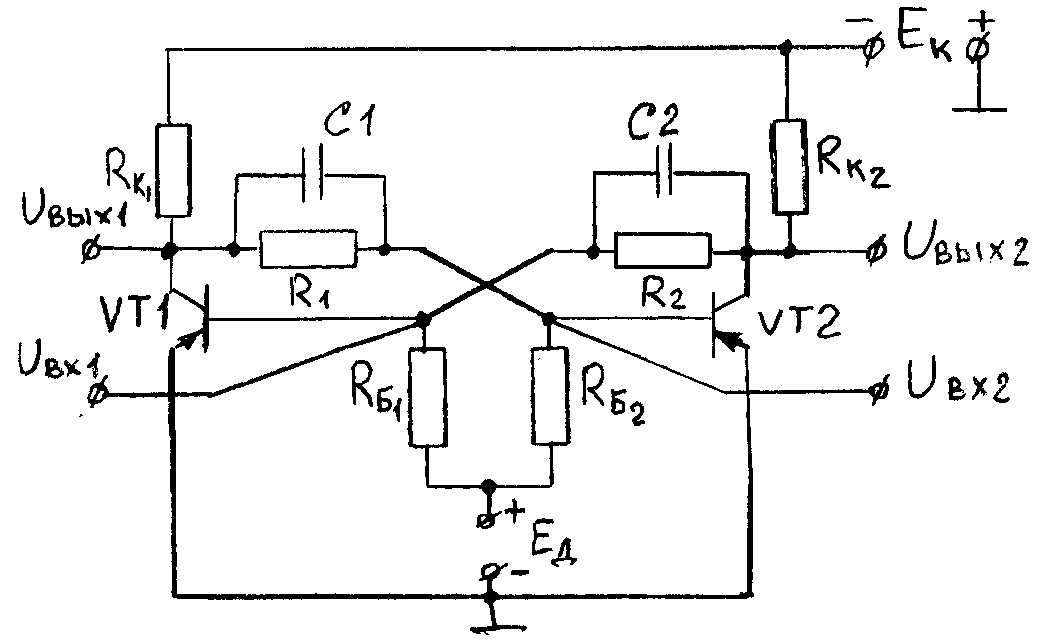

Симетричний триггер з зовнішнім джерелом напруги зміщення.

Триггер являє собою двухкаскадний ключ з СЕ, вихід якого замкнено на вхід. Зв'язок між каскадами — за допомогою резисторів R, включених між колекторами і базами суміжних транзисторів. Тому такий триггер часто називають триггером з коллекторно-базовими зв'язками.

Прискорюючі конденсатори С шунтують резистори R і пезначені для форсування процесів перемикання триггера.

Триггер має два стани стійкої рівноваги: VT1 в насиченні, VT2 — в відсічці і навпаки.

Припустимо, що VT1 в насиченні, а VT2 — в відсічці, причому закритий стан VT2 підтримується +Ед, а відкритий стан VT1 — підбором , щоб .

Після приходу на базу VT1 запускаючого імпульсу позитивної полярності починається перехід триггера в інший стійкий стан. Цей процес можна розбити на 4 етапи:

Перший етап закінчується виходом VT1 з насичення на межу активної області.

Другий етап. Струм зменшується далі, викликаючи зменшення коллекторної напруги. Це зменшення напруги через ланцюжок передається на базу VT2 і компенсує позитивне Ед. Транзистор VT2 переходить з режиму відсічки в активну область.

Ці два етапи складають стадію підготовки триггера. Тепер обидва транзистора знаходяться в активному режимі, тобто

1. (перший каскад+другий каскад)

З цього моменту починається третій етап — етап регенерації, на протязі якого відбувається лавиноподібна модифікація струму і напруги. Цей процес закінчується тим, що VT1 переходить в відсічку, і припиняється дія позитивного зворотного зв'язку, тобто умови (1) не виконуються.

На четвертому етапі VT2 насичується і встановлюються коллекторні напруги: на VT1 , на VT2 — . Час встановлення залежить від часу заряду через і перехід Б-Е VT2. Для його зменшення необхідно зменшувати .Максимальна швидкодія триггера досягається при виконанні умови:

При цьому величина оптимальної ємності:

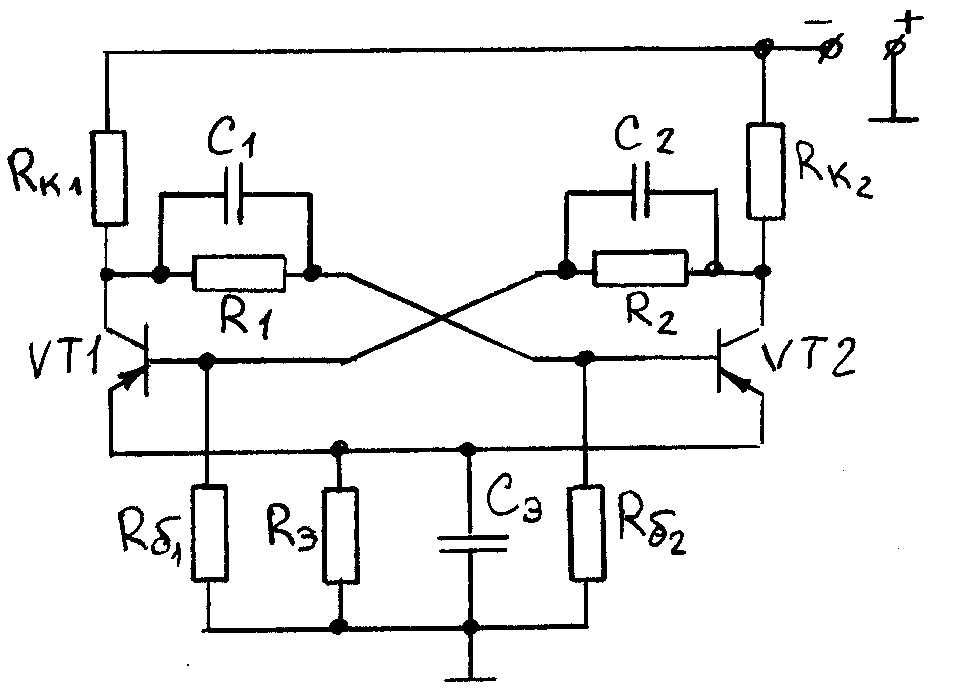

В тих випадках, коли застосування додаткового джерела небажано, використають триггери з автоматичним зміщенням.

Роль джерела зміщення виконує напруга Uе, що створюється на резисторі Rе при протіканні струму еміттера Iе. Конденсатор Се вибирається достатньо великої ємності, щоб напруга автоматичного зміщення під час перевертання схеми не змінювалася.

(декілька тисяч пікофарад).

Недоліком цього триггера є зменшення амлітуди вихідного імпульсу на величину Uе і наявність двох додаткових елементів Rе і Се.

Застосовується для боротьби з дребезгом контактів.

К555ТР2 — 4 штуки RS

К561ТР2 — 4 штуки RS

На або-не.

D-триггер.

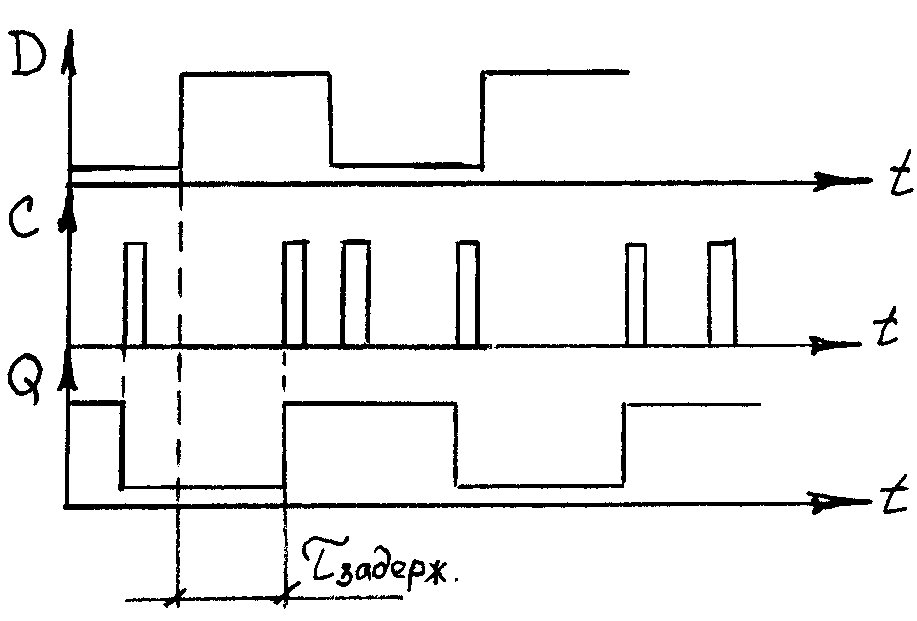

Найбільш часто в цифрових мікросхемах, а також в імпульсних приладах застосовують триггери з одним входом даних — D-триггери.

	D — інформаційний вхід; C — вхід синхронізації. Ще називають цей триггер — триггер затримки.
		Характеристичне рівняння. К155ТМ2 — 2 штуки.ТМ5 — 4 штуки. ТМ8 — 6 штук (для регістрів).

Т - триггер.

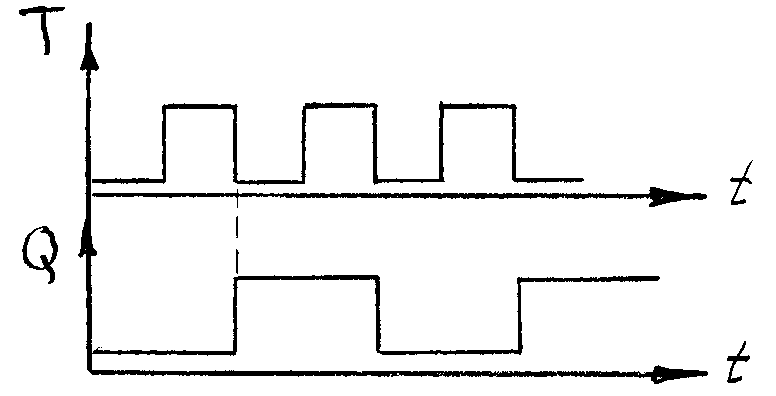

Це триггер з одним входом, що змінює свій стан по прибутті кожного імпульсу. Його ще називають лічильним.

Характеристичне рівняння.

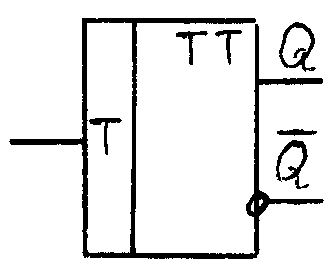

Ідеальний дільник на 2. Перемикається по задньому фронту, т.я. він двоступеневий (тому позначається ТТ).

Мікросхемного виконання ні.

JK - триггер.

К155ТВ1

Його ще називають універсальним, т.я. при відповідному монтажі він може виконувати функції RS -, D -, і T-триггерів. Характеристичне рівняння. Триггер двоступінчастий. Кожен з входів J і K забезпечиний тривхідною схемою і.

Режим работи Вход Вихід

J K Q

Асинхронна установка H B B H

Асинхронне скиданн B H H B

Невизначеність H H B B

Перемикання B B B B q

Загрузка 0 (скидання) B B H B H B

Загрузка 1 (установка) B B B H B H

Зберігання (без змін) B B H H q
