Фізичне подання інформації.
Літери і цифри двійкового алфавіту відображаються фізичними сигналами і можуть приймати два значення, які чітко відрізняються: напруги високого і низького рівня, відсутність і наявність імпульсів струму, позитивний і негативний імпульс струму. Ці два сигнали, які відрізняються позначаються символами ”0“ і ”1“.
Застосовуються три способи фізичного подання літер (цифр) двійкового алфавіту: потенційний, імпульсний і динамічний.
Потенційне подання.

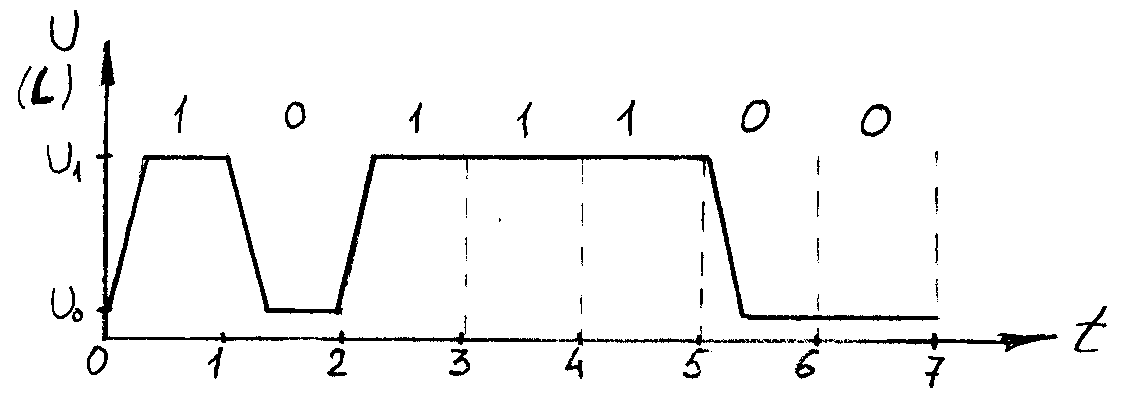

При потенційному способі двом значенням змінної 0 і 1 відповідають низький і високий рівні напруги.
Імпульсное подання.

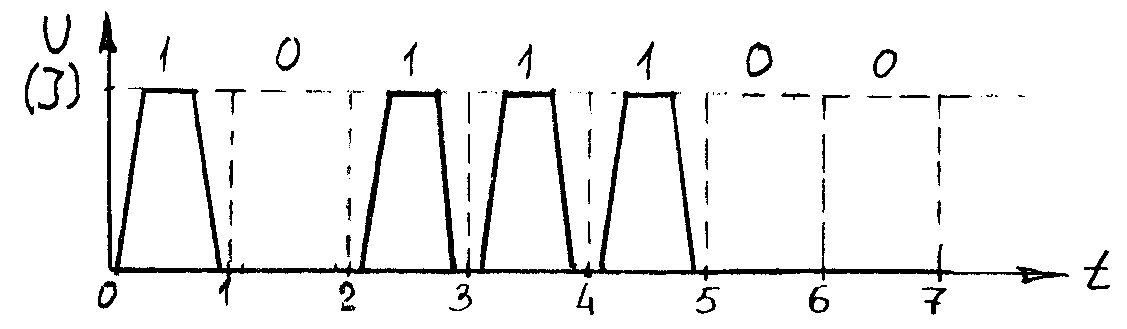

При імпульсном способі подання одиничне і нульове значення двійкової змінної зображаються наявністю і відсутністю електричного імпульсу в відповідній точці схеми.
Динамічне подання.
При динамічному способі подання інформації двом можливим значенням змінної відповідає наявність або відсутність серії імпульсов (sin).
Для подання і передачі двійкових символів застосовують два способи: послідовний і паралельний.
При послідовному способі кожний тимчасовий такт передвизначений для відображення одного розряду. Передається по двом проводам.
|
|
При паралельному способі всі розряди передаються по декільком електричним ланцюгам водночас. Кількість ланцюгів рівно кількості розрядів.
Комбінаційні схеми.
Комбінаційні схеми — це схеми, стан виходів яких однозначно визначається рівнем вхідних сигналів в даний момент часу. Комбінаційні схеми будуються або на основі логічних елементів, або на основі ПЗП, в які записується таблиця перетворення вхідних слів в вихідні.
До комбінаційних функціональних вузлів відносяться перетворювачі кодів (шифратори, дешифратори), мультиплексори, демультиплексори, пристрої зсуву чисел, комбінаційні суматори, цифрові компаратори.
Шифратор- пристрій, що забезпечує видачу певного коду у відповідь на збудження одного з входів. Шифратори широко використовуються для перетворення десяткових цифр і літерових символів в двійковий код при введенні інформації в ЕОМ з клавiатури. Змінні є незалежними і дозволяють побудувати вхідних комбінацій. Але якщо накладається обмеження, що забороняє натиск двох і більше клавіш, то залишається тільки 11 вхідних комбінацій. Такий код називається “1 з n“ або унітарним. Якщо обмежень немає, тобто при натисканні декількох клавіш шифратор реагує на старшу (молодшу), то такий шифратор називають пріорітетним.

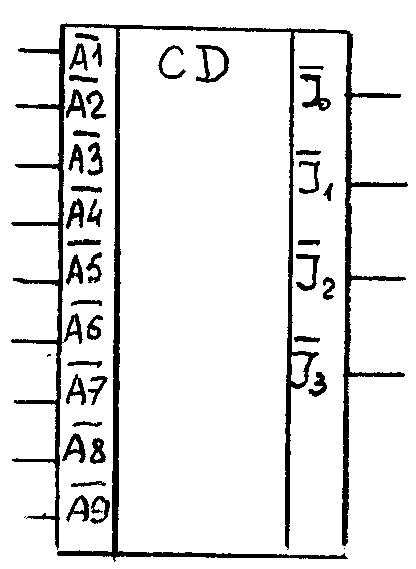

Простий шифратор — К555ИВ3 |
Пріорітетний — КМ555ИВ1 |
|
|

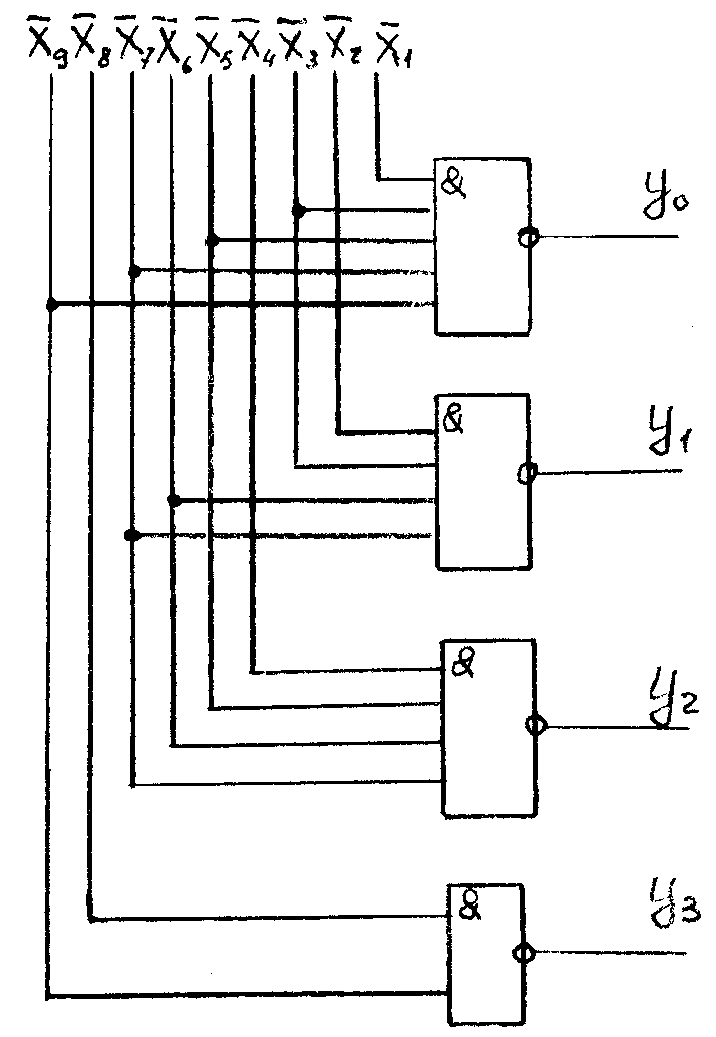

Для шифратора:
|
|
Дешифратори.
Зворотне перетворення двійкового або будь-якого коду в код ”1 з n“ виконують перетворювачі коду що називаються дешифраторами. Використовуються в приладах вводу-виводу інформації з ЕОМ і інших цифрових приладів на друк або дісплей.
Дешифратори розділяються:
1) по способу організації дешифрації — на прямокутні (матричні), пірамідальні, ступінчаті;
2) по типу використаних елементів — на діодні, транзисторні, діодно-транзисторні, магнітні;
по кількості внутрішніх шин — з повним набором вихідних шин (їх ), з неповним набором.
С хему прямокутного дешифратора на n входів можна побудувати на основі системи перемикаючих функцій. При цьому прямокутний дешифратор має усього один ступінь дешифрації і число схем збігу І 2n штук.
x1 x2 y0 y1 y2 y3
0 0 1 0 0 0 0 1 0 1 0 0 1 0 0 0 1 0 1 1 0 0 0 1
|
|
|
|
