Логічні операції.
Цифрові схеми використають два фізичних стану, майже завжди представлені напругою. Один стан називають станом логічної 1, інший — логічним 0. Якщо більш високій (більш позитивній) напрузі відповідає стан 1, а більш низькій — 0, то це позитивна логіка, якщо навпаки — то негативна логіка.
Аналіз логічних ланцюгів виробляється на основі математичного апарату алгебри логіки або булевої алгебри. В булевій алгебрі змінні можуть приймати тільки два значення: 0 і 1. Над змінними можуть проводитися три основні дії: логічне додавання, логічне множення і логічне заперечення, що відповідає логічним функціям або, і, не.

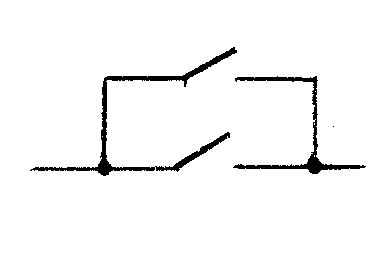

Операція логічного додавання (диз’юнкция) позначається знаком (+) або ( ) [латинське слово vel — або]. Аналогія — два (або більше) паралельно розташованих контактів.
0+0=0 0+1=1 1+0=1 1+1=1 |
|
|

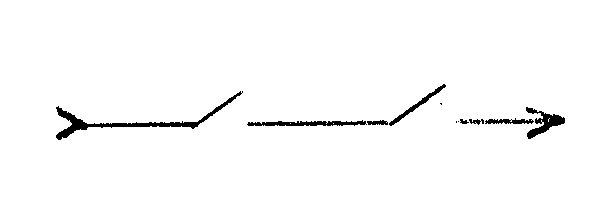

Операція логічного множення (кон’юнкция) позначається ( ) або ( ). Аналогія — два (або більше) послідовно розташовані контакти.
|
|
|
Логічне заперечення (інверсія) позначається рискою над позначкою аргументу.
=1 =0: Інверсія 0 рівна 1, інверсія 1 рівна 0.
Аналогія — размикаючий контакт реле.
Основні закони алгебри Буля.
Переміщувальний закон.
Сполучувальний закон.
Розподільний закон.
І інші закони
A+AB=A+B; A+=1 ; A+1=1; А+0=А.
Логічним елементом називається пристрій, призначений для реалізації логічної функції. До основних логічних елементів відносяться елементи або, і, не.
|
|
|
Функціонально повною системою логічних елементів називається такий набір елементів, використовуючи який можна реалізувати будь-яку складну логічну функцію. ФПС можуть складатися з елементів одного типу, наприклад, і-не або або-не.
Функція і-не (функція Шеффера) означає наступне перетворення:
у=х1*х2
Функція або-не (функція Пирса) означає наступний зв'язок междк функцією і аргументами:
Логічний елемент або. Реалізує функцію логічного додавання. В загальному випадку число входів не обмежене.
Математичний вираз y=x1+x2 |
|
||
Таблиця істенності x1 x2 y
0 0 0 1 0 1 0 1 1 1 1 1 |
Сигнал логічної 1 на виході схеми або є тільки тоді, коли хоча б на одному з входів є логічна 1 (або на одному або на іншому). |
|
Релейний аналог.
Логічний елемент і. Реалізує функцію логічного множення. В загальному випадку число входів не обмежене.
|
Математичний вираз |
||
Таблица истинности x1 x2 y
0 0 0 1 0 0 0 1 0 1 1 1
|
Сигнал логічної одиниці на виході схеми і є тільки тоді, коли на всіх входах буде логічна 1 (і на одному і на другому…) |
|
Релейний аналог.
Инвертор. Реалізує функцію логічного заперечення. Один вхід, один вихід.
|
Математичний вираз у= |
Таблиця істинності.
х у Аналогічно розглянути елементи
або-не, і-не.
0 1
1 0
Універсальність елемента і-не.
Елемент і. |
|
|
Елемент або. |
|
|
Елемент і. Елемент або.
x1 x2 y x1 x2 y
0 0 0 0 0 1 1 0
1 0 1 1 0 0 1 1
0 1 1 0 1 1 0 1
1 1 1 1 1 0 0 1
Елемент не. |
У= |
У= |
Елемент або-не. |
|
|
Що виключає або. |
|
|
