Цифрові компаратори.
Цифрові компаратори пизначені для порівняння чисел, заданих в двійковому коді. Порівняння чисел можна робити, починаючи як з молодшого, так і зі старшого розряду. Перший варіант порівняння переважний, т. я. припускає більш природний спосіб нарощування їх розрядності.
555СП1, 531СП1
|
Тут є чотири пари входів для аналізу двох чотирьохрозрядних чисел і три виходи результатів аналізу А<B; A=B; A>B. Входи А<B; A=B; A>B служать для створення схеми нарощування, тобто збільшення ємності компаратора. При послідовному нарощуванні вихіди А<B; A=B; A>B під’єднується від схеми, що порівнює молодші розряди, на входи одноіменні наступної порівняльної схеми . |
Для правильної роботи багатокаскадного компаратора на входи першої мікросхеми A>B і A<B необхідно подати логічну ”1“, а на A=B — логічний ”0“.
Арифметично-логічні прилади (алп).
Ці прилади широко використовуються для побудови арифметичних вузлів і є складником будь-якого мікропроцесора.

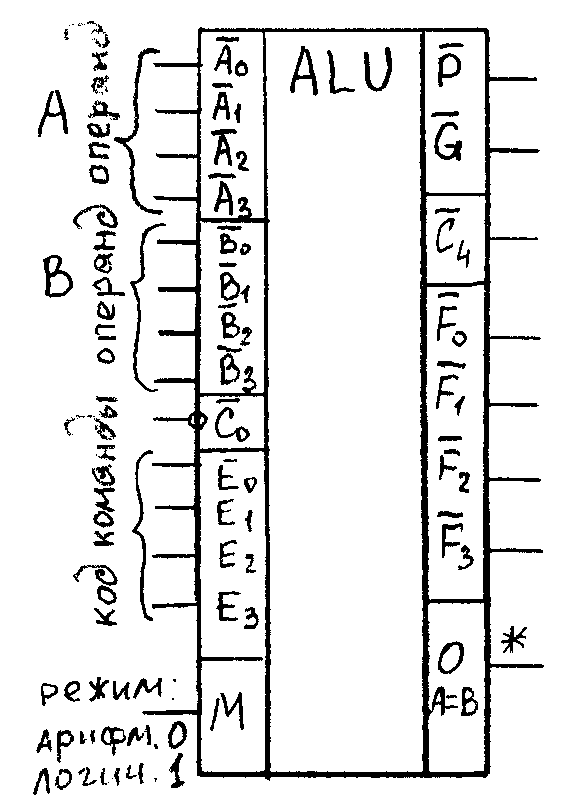

155ИП3, 555ИП3, 531ИП3
|
155ИП3 — чотирьохрозрядний швидкісний АЛП. Може працювати в двох режимах, виконуючи або 16 логічних операцій. Режим вибирається подачею відповідного потенціалу на вхід М ((Mode-режим): ”0“ — арифметичні, ”1“ — логічні операції. Вибір будь-якої арифметичної (логічної) операції задається кодом . Логічні операції над операціями A і B виконуються порозрядно. , Де — будь-яка двомісна операція алгебри логіки.
|
При виконанні арифметичних операцій АЛП являє собою четирьохрозрядний суматор з паралельним переносом.
Сигнали P і G використовуються для організації паралельного переносу в -разрядних АЛП, побудованих з m-четирьохрозрядних АЛП.
Для організації паралельного переносу використовуються спеціальні мікросхеми СУП (схема прискореного переносу) 531ИП4.
АЛП-8 з послідовним переносом — 36нс на додавання.
АЛП-16 з паралельним переносом — 36нс на додавання.
155ИП4 — від 1 до 4 АЛП.
Перетворювачі рівнів напруг і струмів.
Ці перетворювачі застосовуються для погодження вхідних і вихідних сигналів по напрузі і струму при використанні в одному пристрої ТТЛ і КМОП ІС. Перетворення рівнів напруги вимагається також в приладах, побудованих на КМОП ІС, якщо різноманітні частини пристрою мають різну напругу живлення. Iвих=100 200mкA
Більшість КМОП ІС мають малі вихідні струми, виходи не можуть бути навантажені навіть на один вхід ТТЛ (1.6 mА). Для погодження рівня випускаються спеціальні мікросхеми.
564ЛА10 має вихідний каскад з відкритим стоком, припускає вихідний струм” 0“ для підключення 10 входів ТТЛ.
|
Крім того, випускається ряд мікросхем, що знижують рівень вихідної напруги відносно рівня вхідної (176ПУ1,ПУ2), а також що підвищують рівень вихідної по відношенню до вхідної напруги (176ПУ5, 564ПУ6).
|
