Інтегруючі ланцюги.
Інтегруючим називається ланцюг, в якому напруга (струм) на виході змінюється пропорційно іинтегралу по часу від вхідної величини.
Найпростіші інтегруючі ланцюги: ємнісний, індуктивний, реостатно-ємнісний і реостатно-індуктивний.
|
|
|
|
Найбільш часто застосовується реостатно-ємнісний. Напруга на конденсаторі зв'язана з струмом через* нього інтегральною залежністю.
, t — час інтегрування.
Щоб інтегрувати задану напругу повинен змінюватися по тому ж закону, що і . Це забезпечує RC ланцюг, у якому (умова). От такий ланцюг і називається інтегруючим. В цьому випадку, якщо t<<, то за час t напруга не встигне істотно змінитися. Отже: ( до імпульсу була рівна нулю).
.
По мірі заряду конденсатора струм в ланцюзі змінюється все рівно, навіть якщо =const. Це є причиною похибки інтегрування. Відносна похибка (в відсотках) рівна:
.

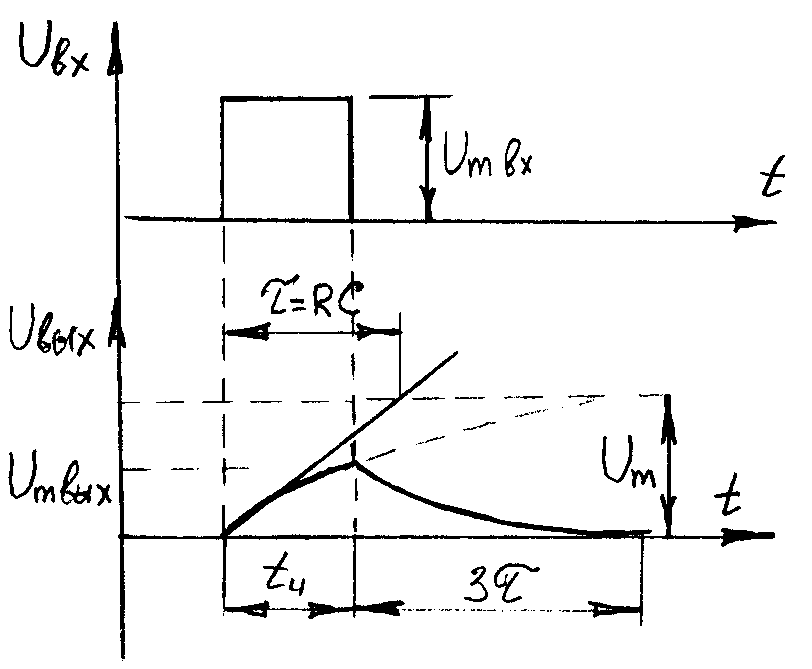

Якщо на вхід інтегруючого ланцюга надходить одиночний імпульс, та конденсатор С не може миттєво зарядиться і вся вхідна напруга виділяється на резисторі. Отже: .
|
За час дії імпульсу конденсатор заряжается по* експоненті: . На час закінчення вхідного імпульсу напруга на виході: . |
А після цього конденсатор почне поволі розряджатися і за час t3 практично розрядиться. Таким чином, тривалість вихідного імпульсу рівна: .
|
Розглянемо роботу інтегруючого ланцюга , якщо на вхід надходить послідовність прямокутних імпульсів тривалістю , пауза між якими рівна . Будемо вважати, що . |
Незважючи на те, що для лінійного ланцюга постійні часу зарядки і разрядки конденсатора однакові ( ), напруга на конденсаторі поступово наростає і досягає значення , при якому заряд, що одержується конденсатором під час чинності вхідного імпульсу, виявляється рівним заряду, що втрачається при розряді в паузе
— коефіцієнт заповнення
Формувач, затримуючий фронт і скорочуючий.
|
|
Недоліком даного пристрою є можливість появи коротких паразитних імпульсів на виході коло фронту вхідного сигналу.
Розширювач імпульсів.

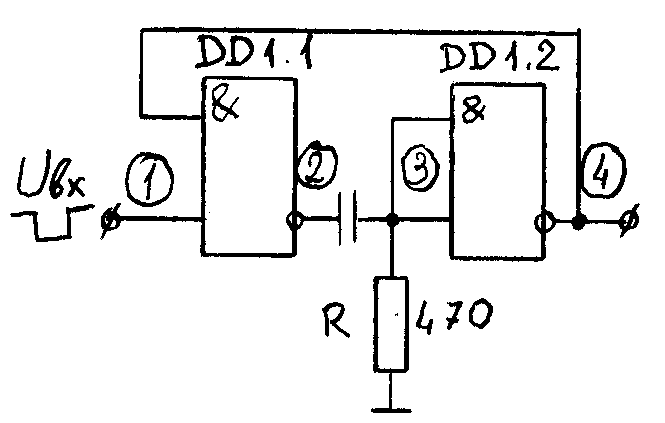

Розширювач імпульсів — це пристрій для збільшення вхідних імпульсів по тривалості.

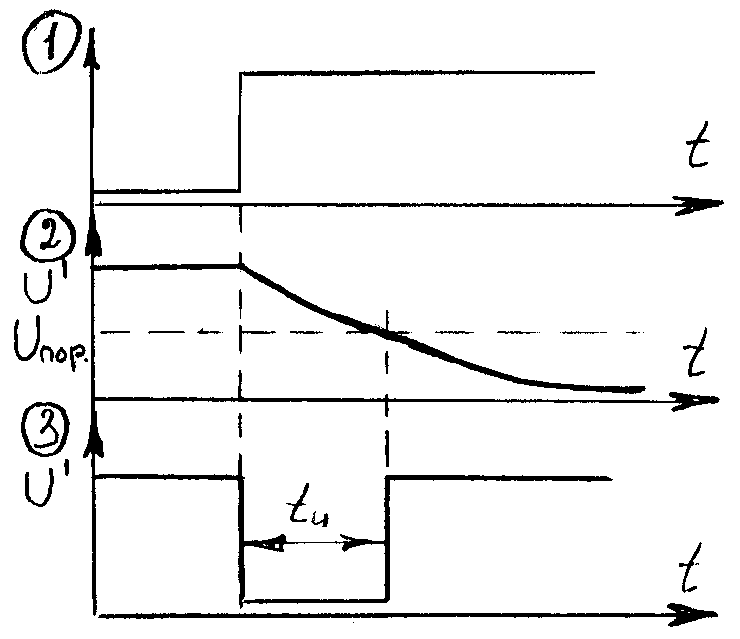

Вхідний сигнал переключає стан DD1.1. Позитивний перепад минає через С і переключає DD1.2. |
|
Вихід DD1.2 відраховує елемент DD1.1 в переключеному стані. Цей стан не зміниться і після припинення вхідного сигналу. По мірі заряду С напруга зменшується і при 1.5В на виході DD1.2 буде “1” і все повернеться в вихідний стан. |
|
Формувач з інтегрируючим rc ланцюгом.
Застосовують для зменшення габаритів пристрою при формуванні імпульсів великої тривалості в якості елемента тимчасової затримки.
|
|
Для резистора R є наступне обмеження:
.
