2 6)Схема и термодинамический цикл твд в т-s координатах.
Известны отличные конструктивные схемы ТВД . Простейший двигатель –одновальный. Большое достоинство такого двигателя – его хорошая приемистоть, однако, одновальность двигателя затрудняет согласование работы компрессора, турбины и винта. Другой распространенной схемой является ТВД с однокаскадным компрессором и так называемой свободной турбиной, расположенной на отдельном валу и служащей только для привода винта. Именно по такой схеме обычно выполняются ГТД для вертолетов. Этот более гибок, требует меньшей мощности пусковых устройств, чем одновальный двигатель, но отличается худшей приемистостью. Находит применение также и, ТВД с двухкаскадным компрессором, у которого винт и компрессор низкого давления приводятся отдельной турбиной. По свойствам ТВД с двухкаскадным компрессором занимает промежуточное положение между одновальным ТВД и ГТД со свободной турбиной.
27.
Термодинамический расчет ГТД. Основные уравнения математической модели для установившихся режимов.
Термогазодинамический расчет двигателя. на РР выполняется по математической модели ГТД, которая определяет физическое взаимодействие м/у ТГД параметрами д. в различных сечениях довоздушного тракта.
ММ бывают разных уровней: 0 1 2
Для 0 Руд , Суд =f(πк* , Тг*)
1уровень – используются уравнения взаимосвязи и параметров в различных сечениях тракта. Ср=const
Характеристика М 2уровня
Учитывается переменная теплоемкость по каждому из узлов входящих в двигатель применяется математическая модель узла 1уровня.
Gгт = Gгс (для сопла)
Gвк+Gт= Gгг (для к/с)
Gгг+Gв охл=Gгт
Построение математической модели двигателя начинается с определения взаимосвязей м/у параметрами движущегося газовоздушного потока, при этом в основе определения взаимосвязей лежат: 1 – баланс расходов рабочего тела (Ур. Нер. Которое применяется для каждого узла д.)
2) баланс температур (Ур. Сохр. Эн.)
Уравнение сохранения энергии применяется в тепловой форме
i - энтальпия
i+c2/2=i* i*=CpT*
Изменение энтальпии (теплосодержащая) в каждом узле д. определяется только процессами происходящими в этом узле.
iв*+hk=ik* ; GвTв*+Lk=CpвTk* ; ∆i*(в-к) ; hk=Cp(Tk*-Tв*); ik*+∆i*(к-г)=iг*; iт*=ic*
СргТт*=СрiТс*; Тг*=Тс*; Тт>>Тс
3) Баланс давлений (измен-е давлен-й связка с процессами происходящими в узлах) Pk*=Pв* πк* (для комп-ра); Pг*=Рк*σкс (для К/с); Рт*=Рг*/ πт*;
Рс*=Рт*σр/с
4) Баланс мощностей для ротора двиг-ля Nтηмех=Nк; Nтηмех=Nк +Nагр
5)Баланс частот вращения nк=nт; nki=nг
Перечисляя группы уравнений формируют математическую модель (ММ)
1-го уровня.
Цель: («Завязка» д.)
Определение термодинамических параметров в основных сечениях тракта д.
Определение удельной тяги и удельного расхода топлива.
Определения расхода воздуха для получения требуемой тяги
Определение площадей проходных сечений проточной части д.

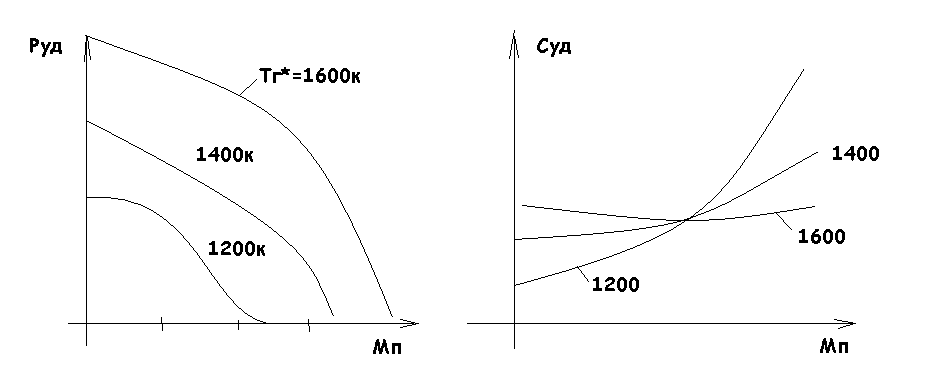

28.Скоростная характеристика трд.
Все виды хар-к зависят от способа регулирования д., но какое бы регулирование не рассматривалось, необходимо, чтобы при любых сочетаниях внешних условий и режимах работы д. установилось такое равновесное сочетание всех параметров проточной части д., которое удовлетворяет условию совместной работы всех узлов д., наход-ся в проточной части.
При построении ВСХ режим работы д. αруд=const
1) H=const n=const
P=PудGв Pуд=Сс-Vп Cуд=Gт/P
С ростом VП увеличивается степень повышения давления во входном устройстве д. πV, но рост Cc происходит медленнее, чем Vп
Gв на входе в д. увеличивается из-за повышение полного давления на входе в д., а => плотности воздуха на воде в компрессор.
На начальном этапе изменения Vп рост Gв происходит слабее, чем падение Руд.

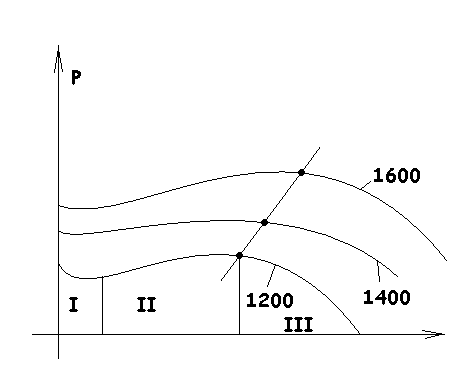

Р=Gв↑ Руд↓↓ Поэтому Р уменьшается
На послед-м этапе изменения скорости Gв изм-ся сильнее, чем уменьшается Руд.
Р = Gв↑↑Руд↓ => Р↑
