69. Организация рабочего процесса в основных кс
Значение коэффициента избытка воздуха на рабочих режимах в основной камере сгорания составляет а —2,5 ... 5, однородные смеси такого состава являются негорючими. В основных камерах сгорания подвод воздуха распре-

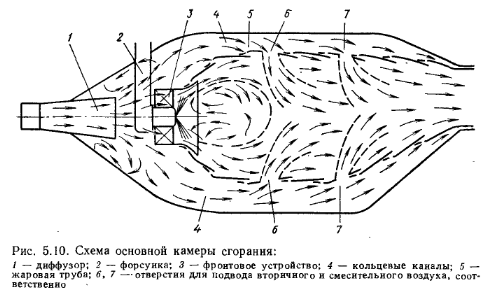

делен по длине, а топливо вводится в головной части жаровой трубы через форсунки. Благодаря этому в первой половине жаровой трубы смесь является значительно богаче (а = 1,2 ... 1,8), чем в целом по камере, что обеспечивает интенсивное протекание здесь процесса горения (рис. 5.10). Покажем типичное распределение . воздуха по длине камеры сгорания: (5 ... 15%) воздуха подводится через фронтовое устройство (первичный воздух); (20 ... 40 %) через 1 ... 3 пояса крупных (основ-
ных) отверстий в первой половине жаровой трубы (вторичный воздух) и приблизительно столько же через основные отверстия во второй половине жаровой трубы (смесительный воздух); (20 ... 30 %) воздуха вводится через систему охлаждении тангенциально стенкам жаровой трубы (охлаждающий воздух).
Фронтовое устройство камеры сгорания предназначено для обеспечения стабилизации процесса горения и подготовки горючей смеси.
Расход воздуха, подводимого в первичную зону, недостаточен для полного сгорания топлива, и значение коэффициента полноты сгорания топлива здесь в лучшем случае может приближаться к значению коэффициента избытка воздуха (0,4 ... 0,7). Поэтому сгорание топлива продолжается ниже по потоку (вторичная зона) по мере подвода вторичного воздуха. Процесс сгорания заканчивается в том сечении, где средний коэффициент избытка воздуха составляет 1,5 ... 1,7. Часть жаровой трубы от форсунки до этого сечения называется зоной горения. Далее расположена зона смешения, где горение практически отсутствует. Благодаря подводу воздуха здесь происходит снижение температуры газа до значений, определяемых суммарным коэффициентом избытка воздуха. От организации подвода воздуха в зоне смешения в значительной степени зависит обеспечение требуемого поля температур газа в выходном сечении.
70.Дроссельная характеристика трдд. Номенклатура режимов.
При неизменных внешних условиях (высоты и скорости полета) каждому значению α руд соответствует определенное сочетание всех термодинамических параметров по тракту двигателя, а следовательно и тяга. P,Cуд=f (α руд, H=const,Мп=const) называется дроссельной характеристикой двигателя. Дросселирование двигателя осущ-ся уменьшением расхода топлива при неизменных проходных сечениях реактивных сопел, сопровождается снижением температуры газа перед турбиной и частоты вращения вентилятора и компрессора внутреннего контура. Однако частота вращения компрессора уменьшается в меньшей степени, чем частота вращения вентилятора. Вследствие этого скольжение роторов двигателя по мере дросселировании двигателя не сохр постоянным, а растет. Дросселирование ГТД приводит к монотонному уменьшению тяги.
72.Рабочий процесс тВаД и твд. Схемы, основные параметры.
Турбовинтовой и турбовальный двигатели характеризуются тем, что в них основная часть свободной энергии преобразуется в механическую работу, используемую для привода воздушного винта или винтовентилятора в случае ТВД и ТВВД или для привода ротора несущей системы вертолета.
В случае ТВД и ТВВД совокупность двигателя и винта можно рассматривать как двухконтурный двигатель без смешения со степенью двухконтурности 60 ... 100 и более (в зависимости от характеристики винта). Оптимальная степень повышения давления вентилятора ТРДД зависит лишь от сопротивления (внешнего и внутреннего) проточной части наружного контура, причем с уменьшением сопротивления оптимальная степень повышения давления также уменьшается.
В случае ТВД и ТВВД отсутствие замкнутой проточной части наружного контура, а следовательно и лобового сопротивления гондолы наружного контура, снижает оптимальное (пи)в* до 1.
С увеличением скорости полета на концах лопастей абсолютная скорость становится околозвуковой и сверхзвуковой, и появляются дополнительные волновые потери, которые заметно снижают КПД винта.
.Рассмотрим схемы ТВД, их рабочий процесс и характеристики.

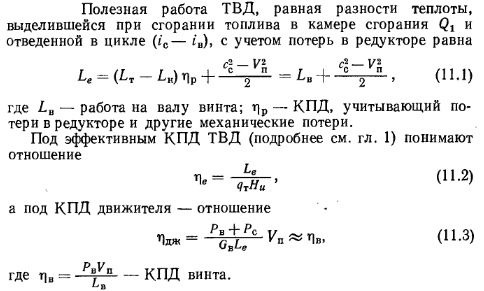

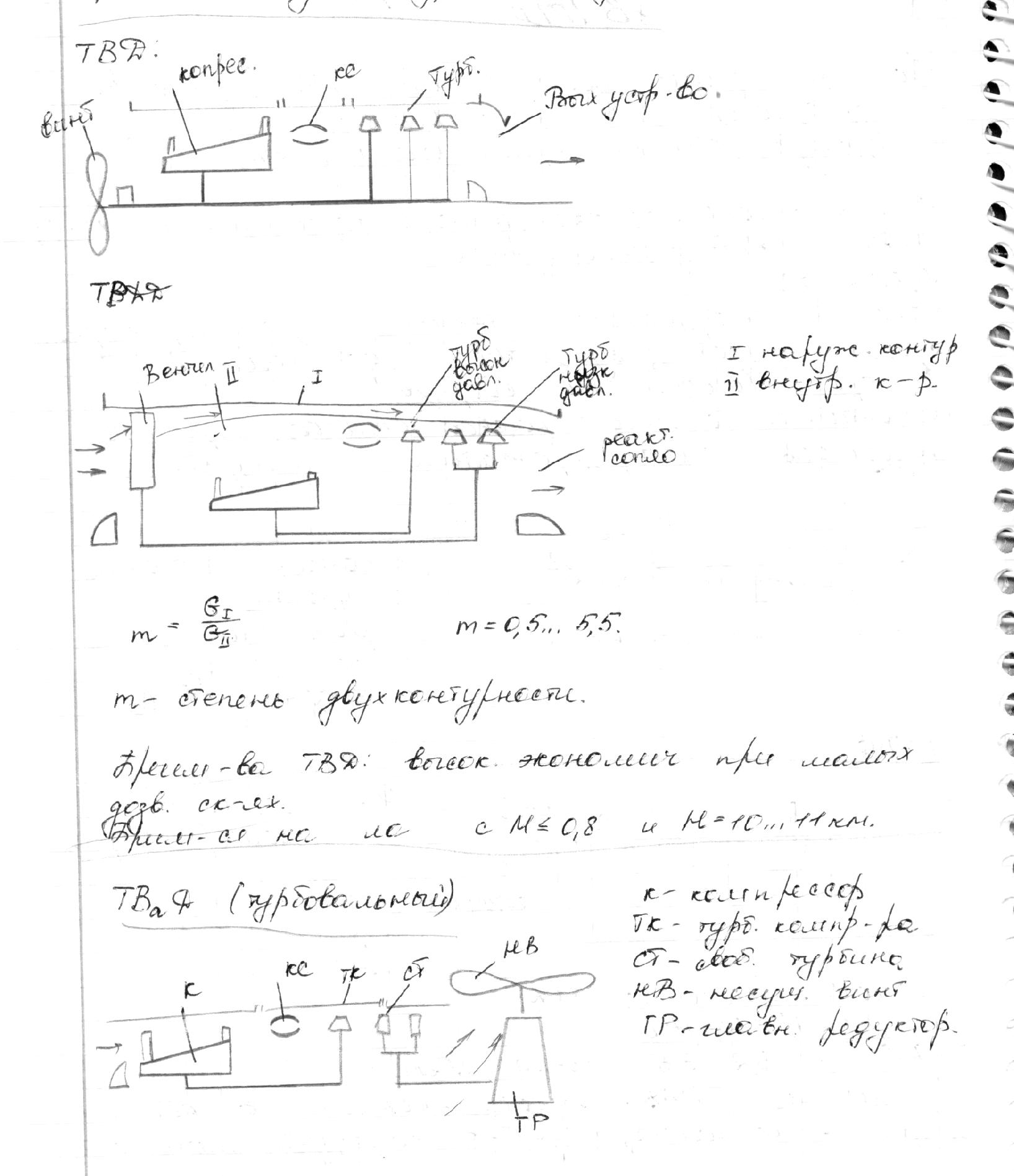

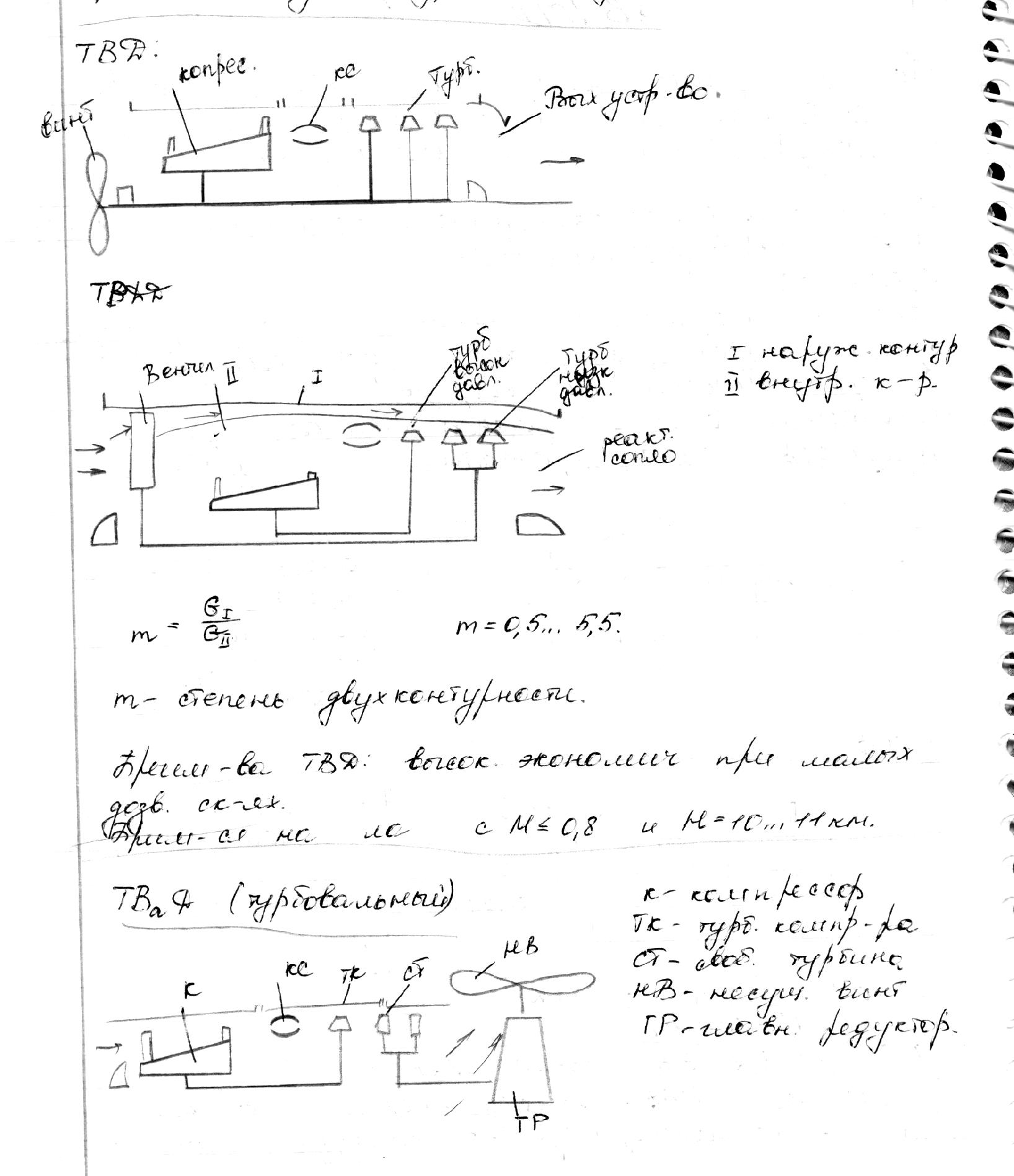

Известны различные конструктивные схемы ТВД. Простейший двигатель — одновальный (рис. 11.1, а).. Большое достоинство такого двигателя — его хорошая приемистость, однако, одновальность двигателя затрудняет согласование работы компрессора, турбины и винта. Другой распространенной схемой является ТВД с однокаскадным компрессором и так называемой свободной турбиной, расположенной на отдельном валу и служащей только для привода винта (рис. 11.1, в) (турбовальные двигатели). Именно по такой схеме обычно выполняются ГТД.
