- •Методичні вказівки
- •До виконання лабораторних робіт по дисципліні „Фізика”,
- •Розділ „Коливання та хвилі”. Для студентів денної та заочної форми навчання за напрямом підготовки 6.051301 „Хімічна технологія”.
- •Затверджено на засіданні
- •Кафедри Фізики
- •Протокол №9 від 28.05.09
- •1. Тема: «визначення швидкості звуку методом резонансу».
- •I. 1. Що називається коливаннями? Гармонійні коливання, їхні основні характеристики.
- •I. 2. Запишіть рівняння гармонійних коливань, зобразіть їхній графік. Що називається фазою, амплітудою, періодом коливань?
- •I. 3. Що називається хвильовим процесом (хвилею)? Як поширюються хвилі? Які основні властивості хвиль?
- •I. 4. Які типи хвиль існують у природі, техніці? Які хвилі називаються пружними? Дайте визначення поздовжніх і поперечних пружних хвиль.
- •I. 5. Які пружні хвилі називаються гармонійними? Що називають довжиною хвилі, хвильовим фронтом? Намалюйте графік пружної хвилі, що поширюється уздовж осі х.
- •I. 6. Що називається хвильовою поверхнею? Які хвилі називаються плоскими, які сферичними? Запишіть їх рівняння.
- •I. 7. Що називається інтерференцією хвиль? Поясніть поняття когерентності, різниці ходу хвиль, умови спостереження максимуму та мінімуму при інтерференції хвиль.
- •I. 8. Які хвилі називаються звуковими? Що називається інтенсивністю звуку? Покажіть діапазон частот чутності для людського вуха з урахуванням інтенсивності хвиль.
- •I. 9. Опишіть пристрій лабораторної установки по визначенню швидкості звуку методом резонансу.
- •I. 10. Що таке резонанс? Поясніть явище акустичного резонансу в лабораторній роботі.
- •II. 11. Дайте визначення таких характеристик хвиль як хвильове число, фазова швидкість, поясніть поняття дисперсії хвиль. Для характеристики хвиль використовується хвильове число
- •II. 12. Запишіть рівняння хвилі, що біжить, хвильове рівняння.
- •II. 13. Сформулюйте принцип суперпозиції хвиль. Що називається хвильовим пакетом, груповою швидкістю?
- •II. 14. Які хвилі називаються стоячими? Як вони утворюються? Записати рівняння стоячої хвилі.
- •II. 15. Що називається гучністю, висотою, тембром звуку?
- •II. 16. Як поширюється звукова хвиля? Швидкість поширення звуку в газі та її залежність від температури й густини газу.
- •II. 17. Поясните фізичну сутність визначення швидкості звуку методом резонансу.
- •Приклади рішення задач.
- •III. Задачи
- •2. Тема: «визначення довжини світлової хвилі за допомогою дифракційної ґратки».
- •I. 1. Що називається дифракцією? Які хвилі називаються когерентними, монохроматичними?
- •I. 2. Сформулюйте принцип Гюйгенса. Поясніть метод зон Френеля.
- •I. 3. Що таке дифракційні ґратки? Покажіть і поясніть дифракцію на дифракційних ґратках.
- •I. 4. Поясніть дифракцію світла на просторових ґратках.
- •II. 5. Покажіть і поясніть дифракцію на круглому отворі й диску.
- •II. 6. Покажіть і поясніть дифракцію на одній щілині (дифракція Фраунгофера).
- •II. 7. Поясніть метод визначення довжини світлової хвилі в лабораторній роботі.
- •II. 8. Поясніть дифракцію на кристалах. Формула Вульфа-Бреггів
- •II. 9. Сформулюйте критерій Релея-Джинса для розрізняльної здатності точкових джерел. Поясніть розрізняльну здатність дифракційних ґраток.
- •II. 10. Розрізняльна здатність дифракційних ґраток.
- •II. 11. Що називається дисперсією світла? Чим відрізняється дисперсія від явища дифракції? Що таке показник заломлення середовища?
- •Приклади рішення задач. Задачи.
- •III. Задачи
- •Список літератури
- •Трофимова т.И. Павлова з.Г. Збірник завдань по фізиці з рішеннями. М.: Вища школа, 2002.
II. 13. Сформулюйте принцип суперпозиції хвиль. Що називається хвильовим пакетом, груповою швидкістю?
Якщо середовище, у якому поширюється одночасно кілька хвиль, лінійне, тобто його властивості не змінюються під дією збурювань, створюваних хвилею, то до них можна застосувати принцип суперпозиції (накладання) хвиль: при поширенні в лінійному середовищі декількох хвиль кожна з них поширюється так, начебто інші хвилі відсутні, а результуючий зсув частки середовища в будь-який момент часу дорівнює геометричній сумі зсувів, які одержують частки, беручи участь у кожному хвильовому процесі.
Хвильовим пакетом називається суперпозиція хвиль, що мало відрізняються один від одного за частотою, які займають в кожний момент часу обмежену область простору.
Найпростіший хвильовий пакет складається із двох гармонійних хвиль із однаковими амплітудами, близькими частотами й хвильовими числами, причому dώ << і dk << k,. які поширюється уздовж позитивного напрямку осі х . Його рівняння
За швидкість поширення цієї негармонійної хвилі (хвильового пакета) приймають швидкість переміщення максимуму амплітуди хвилі, розглядаючи тим самим максимум як центр хвильового пакета. За умови, що t dώ - x dk = const, одержимо
Швидкість U є групова швидкість. Її можна визначити як швидкість руху групи хвиль, що утворюють у кожний момент часу локалізований у просторі хвильовий пакет.
II. 14. Які хвилі називаються стоячими? Як вони утворюються? Записати рівняння стоячої хвилі.
Особливим випадком інтерференції є стоячі хвилі - це хвилі, що утворюються при накладанні двох хвиль, які біжать, поширюючись назустріч одна одній з однаковими частотами й амплітудами, а у випадку поперечних хвиль і однаковою поляризацією.
Для виводу рівняння стоячої хвилі запишемо рівняння плоских хвиль, які поширюються назустріч одна одній уздовж осі ОХ у середовищі без загасання, мають однакові амплітуди й частоти й початкову фазу рівну нулю.

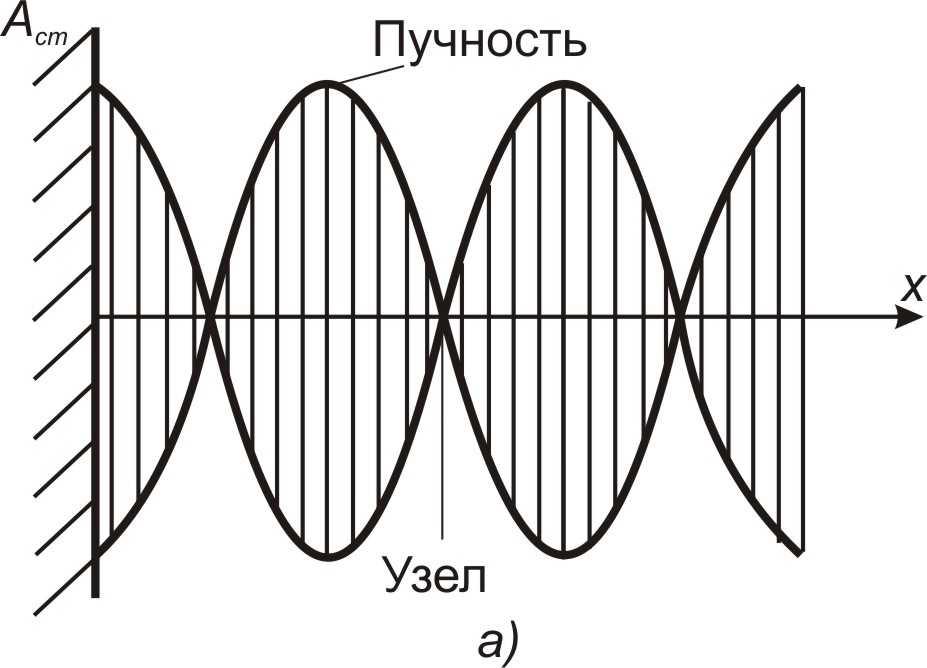

Рис. 3.6
Додавши ці рівняння й з огляду на, що k = 2π / λ, одержимо рівняння стоячої хвилі:
ξ = ξ1+ ξ2 = 2A cos kx cos ωt = 2A cos (2πx/λ)cos ωt. (1.8)
З рівняння стоячої хвилі випливає, що в кожній точці цієї хвилі відбуваються коливання тієї ж частоти ύ с амплітудою
Аст = │2Аcos (2πx/λ)│, що залежить від координати х розглянутої точки.
У точках середовища, де
2?х / ? = ± mλ (m = 0, 1, 2, ...),
амплітуда коливань досягає максимального значення рівного 2А. У точках середовища, де
2?х / ? = ± (m + 1/2) λ (m = 0, 1, 2, ...),
амплітуда коливань перетворюється в нуль. Точки, у яких амплітуда коливань максимальна Аст = 2А), називаються пучностями стоячої хвилі, а точки, у яких амплітуда коливань дорівнює нулю (Аст = 0), називають вузлами стоячої хвилі. Точки середовища, що перебувають у вузлах, коливань не здійснюють.
З попередніх виразів одержимо відповідно координати пучностей і вузлів:
(m=0, 1, 2, …),
(m=0, 1, 2, …) (1...9)
На відміну від хвилі, що біжить, всі точки якої коливаються з однаковою амплітудою, але із запізнюванням по фазі хвилі, фаза коливань залежить від координати х розглянутої точки ), всі точки стоячої хвилі між двома вузлами коливаються з різними амплітудами, але з однаковими фазами в рівнянні стоячої хвилі аргумент косинуса не залежить від х. При переході через вузол множник 2А cos (2πx/λ) змінює свій знак, тому фаза коливань по різні сторони від вузла відрізняється на π, тобто точки, що лежать по різні сторони від вузла, коливаються в проти фазі.
