2.6 Верхний станок 122 мм гаубицы д-30
Верхний станок 122 мм гаубицы Д-30 (рис. 2.6.1) является основанием качающейся части гаубицы.
На нем закрепляется люлька, подъемный и поворотный механизмы, уравновешивающий механизм и
щитовое прикрытие.
Верхний станок литой, опирается на нижний станок и соединяется с ним специальной втулкой, на
которой вращается в горизонтальной плоскости. От опрокидывания при стрельбе он удерживается пе-
редним захватом. В верхней части станка на стенках имеются цапфенные гнезда для цапф люльки, за-
крываемые наметками, которые крепятся на шпильках гайками. Шпильки приварены, а гайки застопо-
рены шплинтами. При вращении орудия в горизонтальной плоскости два передних катка воспринимают
нагрузку перевеса вращающейся части при угле возвышения до 50°, а третий, задний каток восприни-
мает нагрузку перевеса вращающейся части при углах возвышения 50 – 70°. Таким образом, при пово-
роте верхнего станка, катки, обкатываясь по верхнему торцу нижнего станка, облегчают работу пово-
ротного механизма. Верхний станок с помощью обоймы, втулки, трубы и гайки соединен с нижним
станком так, что между опорными плоскостями верхнего и
5
6
1
7
2
4
3

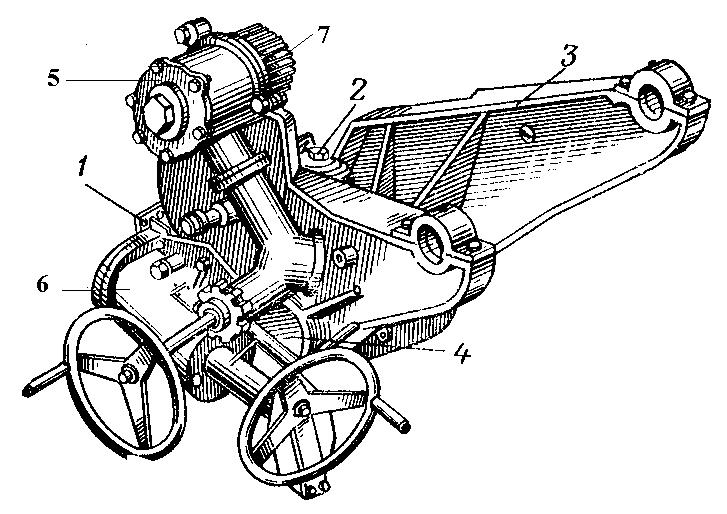

Рис. 2.6.1 Верхний станок 122 мм гаубицы Д-30:
1 – кронштейн щитового прикрытия; 2 – каток; 3 – щека; 4 – левый патрубок
нижнего станков образуется небольшой зазор. Этот зазор обеспечивается величиной поджатия тарель-
чатых пружин и опорных катков. В гаубицах другого варианта конструкция соединения
верхнего станка с нижним следующая: в центральном отверстии верхнего стакана вставлена и приваре-
на втулка с внутренней резьбой, в которую ввинчена гайка, служащая для регулирования зазора между
верхним и нижним стаканами. На боковой передней части станка приварен кронштейн, предназначен-
ный для крепления механизма подъема колес с уравновешивающим механизмом. В кронштейне имеют-
ся два цапфенных гнезда для цапф опорного рычага механизма подъема колес. К основанию верхнего
станка крепится винтами задний и правый кожухи, предохраняющие от загрязнения червячный венец
поворотного механизма. В местах прилегания кожуха к верхнему станку поставлены резиновые про-
кладки. Снизу кожух закрывается планками, привинченными винтами. Между планками и кожухом по-
ставлены резиновые прокладки. В передней части основания верхнего станка имеется окно, закрытое
крышкой, которое служит для смазывания пальцев шарнирных частей подвижных станин. На гаубицах
другого варианта для смазывания копира с ползуном на правой стенке верхнего станка имеется маслен-
ка.
