2.3 Затвор 122 мм гаубицы д-30

Затвор 122 мм гаубицы Д-30 вертикальный, клиновой с опускающимся при открывании клином и

полуавтоматикой (механического) копирного типа предназначен для запирания канала ствола, произ-

водства выстрела, выбрасывания стрелянных или извлечения снаряженных гильз в случае неоднократ-

ной осечки, производства повторного взведения ударника без открывания клина в случае осечки, пре-

дохранения от производства выстрела при не вполне закрытом клине, удержания снаряда в каморе

ствола во время заряжения при больших углах возвышения, автоматического открывания и закрывания

клина затвора.

Механизмы затвора: 1) запирающий механизм; 2) ударный механизм; 3) выбрасывающий меха-

низм; 4) предохранительный механизм; 5) удерживающий механизм; 6) механизм повторного взведе-

ния; 7) спусковой механизм; 8) механизм блокировки; 9) полуавтоматика: открывающий и за-

крывающий механизмы.

Запирающий механизм (рис. 2.3.1) предназначен для запирания канала ствола при выстреле. Он

состоит из клина затвора 3, оси кривошипов 2 с кривошипами 4, рукоятки для открывания затвора 1,

упорной втулки 6 и головки упора 5.

2

3

1

4

5

6

Рис. 2.3.1 Запирающий механизм

Клин затвора имеет вид четырехгранной призмы с углублением (лотком) сверху для направления

снаряда и гильзы при заряжании. В нижней части лотка расположен паз для удержника снаряда.

В центре передней плоскости (зеркала клина) имеется отверстие для выхода бойка ударника. В клине

помещаются ударный механизм, детали механизма повторного взведения и предохранительный меха-

низм.

Ударный механизм (рис. 2.3.2) предназначен для производства выстрела. Он размещается в клине

затвора и состоит из ударника 1, боевой пружины ударника 2, взвода ударника 3, оси взвода 4, стопора

взвода с пружиной 5 и крышки 6. Ударник имеет на одном конце боек для разбивания капсюльной

втулки, на другом – цилиндрическое гнездо, в котором размещается боевая пружина. Второй конец

пружины упирается в крышку ударника. Выход бойка ударника за передний срез клина в момент удара

по капсюльной втулке должен быть не менее 2 мм и не более 2,38 мм. Выход бойка ударника

проверяется специальным шаблоном А52415-1, имеющимся в запасных инструментах и принадлежно-

стях (ЗИП).

Выбрасывающий механизм (рис. 2.3.3) служит для выбрасывания гильзы после выстрела, извле-

чения снаряженной гильзы в случае осечки и удержания клина в нижнем положении. Извлечение сна-

ряженной гильзы производится при ручном открывании затвора. Состоит из правого и левого выбрасы-

вателей 1, оси выбрасывателей с рычагом 2 и двух стаканов с пружинами 3 вставленными в гнезда тру-

бы.

Выбрасыватели расположены в передней части клинового гнезда казенника.

6

2

5

1

3

4

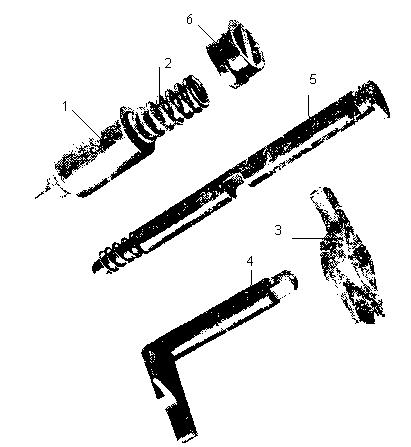

Рис. 2.3.2 Ударный механизм

3

2

1

Рис. 2.3.3 Выбрасывающий механизм

Механизм повторного взведения (рис. 2.3.4) служит для взведения ударного механизма при осеч-

ках без открывания клина затвора. Состоит из оси повторного взвода 1, повторного взвода 2, пружины

3, рычага 4, стопора 5, рукоятки повторного взвода, тяги и рычага с

пальцем.

1

2

3

5

4

Рис. 2.3.4 Механизм повторного взведения

Детали механизма помещаются в клине затвора, в казеннике с левой стороны и на щитке огражде-

ния. Чтобы повторно взвести ударный механизм, необходимо рукоятку повторного взведения повернуть

вверх до упора.

Предохранительный механизм (рис. 2.3.5) предназначен для предотвращения выстрела при не

вполне закрытом затворе, устанавливается в гнезде клина затвора и состоит из защелки и пружины за-

щелки Защелка состоит из выступа 1, отростка 2 и гребня 3. Пружина защелки спиральная с двумя вы-

ступающими концами. Один из концов входит в гнездо клина, другой – в отверстие защелки.

Удерживающий механизм (рис. 2.3.6) предназначен для облегчения заряжания орудия при боль-

ших углах возвышения ствола. Состоит из удержника 1, оси удержника с пружиной 2, винта 3, копира

удержника 4 и рычага 5.

Детали удерживающего механизма размещены в лотке клина и в левой щеке казенника. Заря-

жание гаубицы производится следующим образом: снаряд закладывается в камору за удержник, в

который упирается своим дном; после этого снаряд досылается в канал ствола пробойником, затем

досылается гильза.

Спусковой механизм предназначен для приведения в действие ударного механизма и состоит из

рукоятки ручного спуска, тяги, рычага нажима, рычага спуска и нажима спуска (рис. 2.3.7). Особенно-

стью спускового механизма является наличие блокировки спуска.

1

2

3

4

2

5

Рис. 2.3.5 Предохранительный механизм

3

1

Рис. 2.3.6 Удерживающий механизм

Механизм блокировки не позволяет произвести спуск ударника при угле возвышения ствола более

20°, если казенник расположен над любой из станин. Состоит из рычага с роликом, рычага с втулкой,

рычага блокировки и тяги (рис. 2.3.7).

Полуавтоматика (рис. 2.3.8) расположена на правой стороне орудия, предназначена для автомати-

ческого открывания и закрывания канала ствола и состоит из открывающего механизма и закрывающе-

го механизма.

Открывающий механизм полуавтоматики предназначен для открывания затвора при накате

ствола и состоит из открывающего рычага 1, тяги 2, копира люльки 7 и колпачка с пружиной.

24

23

1 21

7

6

5

8

9

14

4

13

15

3

12

10

2

11

17

16

18

19

20

22

Рис. 2.3.7 Затвор 122 мм гаубицы Д-30:

1 – правый кривошип; 2 – ось взвода; 3 – ударник; 4 – ось повторного взвода;

5 – повторный взвод; 6 – копир; 7 – ползун; 8 – рычаг спуска;

9 – рычаг нажима; 10 – стопор взвода; 11 – взвод ударника;

12 – рычаг блокировки; 13 – нажим; 14 – рычаг с роликом;

15 – выступ бурта нижнего станка; 16 – сдающее звено; 17 – рукоятка спуска;

18 – рукоятка повторного взвода; 19 – ось кривошипов;

20 – рукоятка для открывания клина; 21 – поджим; 22 – копир удержника;

23 – ось удержника; 24 – удержник

Закрывающий механизм полуавтоматики предназначен для автоматического закрывания затвора

после того, как выбрасыватели освободят клин и состоит из упорного стакана 3, нажимного стакана 4,

закрывающей пружины 5 и закрывающего рычага 6.

Взаимодействие механизмов затвора

а) Взаимодействие механизмов затвора при открывании клина. Для открывания клина вручную,

необходимо нажать на стержень рукоятки, при этом она выходит из зацепления с упором на казеннике и

свободно отводится в крайнее заднее положение. В этом положении рычаг рукоятки заскочит в сегмен-

тарный вырез оси кривошипов. При повороте рукоятки затвора вперед, ось кривошипов повернется вме-

сте с рукояткой и повернет кривошипы, которые надавив роликами на грани

7

1

2

3

6

5 4

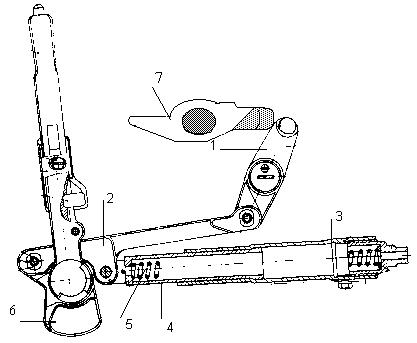

Рис. 2.3.8 Открывающий и закрывающий механизмы

полуавтоматики затвора

фигурного паза клина, опустят клин вниз. При опускании клина, правый кривошип, вращаясь вместе с

осью, давит своим зубом на рычаг оси взвода, на квадратный конец которой надет взвод ударника.

Взвод ударника поворачивается, сжимая боевую пружину, взводит ударник и стопорит взвод ударника

во взведенном положении с помощью стопора взвода. Одновременно отросток защелки под действием

заводной пружины, заскочит в вырез стопора взвода, не позволяя последнему расцепиться со взводом

ударника. При вращении оси кривошипов вращается и закрывающий рычаг, установленный на шести-

граннике оси кривошипов. Он через тягу действует на нажимной стакан, который входит внутрь упор-

ного стакана, сжимая закрывающую пружину, в которой аккумулируется энергия для закрывания клина.

При дальнейшем открывании клина, когда плоскость лотка клина совместится с нижней образующей

ствола, флажок оси удержника набегает на копир удержника. Удержник устанавливается в пазу клина

заподлицо с лотком, затем под действием пружины он снова выступит из паза лотка. В конце движения

клина вниз, кулачки клина ударят по выступам выбрасывателей, которые, повернувшись на своей оси, за-

скочат верхними выступами за кулачки клина и будут удерживать клин в нижнем положении.

б) Взаимодействие механизмов затвора при закрывании клина. Чтобы закрыть клин затвора не-

обходимо сбить выступы выбрасывателей с кулачков клина. Это можно сделать двумя способами:

1) зарядить орудие, при этом фланец гильзы ударит по захватам выбрасывателей и собьет верхние

выступы выбрасывателей с кулачков клина;

2) не заряжая орудие, повернуть рычаг ручного закрывания клина вниз, при этом выбрасыватели

повернутся и освободят клин.

Во всех случаях под действием сжатой закрывающей пружины, стремящейся разжаться, нажимной

стакан через тягу поворачивает закрывающий рычаг, который вращает ось кривошипов. Кривошипы,

действуя своими роликами на поверхности фигурных пазов клина, перемещают клин вверх. В конце хо-

да клина вверх, левый кривошип своим выступом (зубом) выводит отросток защелки из зацепления со

стопором взвода, тем самым расстопаривая стопор взвода.

в) Взаимодействие ме-

ханизмов затвора при про-

изводстве выстрела. Для

производства выстрела, по-

дать рукоятку спуска назад.

Она через тягу и рычаг пово-

рачивает рычаг нажима. Конец рычага

нажима поднимается и нажимает на рычаг

спуска, который поворачиваясь давит на

стопор взвода, перемещая его вправо и ос-

вобождая тем самым взвод ударника. Сжа-

тая боевая пружина посылает ударник

вперед и он своим бойком наносит удар по

капсюльной втулке гильзы. Происходит выстрел и откат ствола.

При откате ствола кулачок открывающего рычага 1 набегает на копир открывающего механизма 2,

скользит по его верхней поверхности и преодолевая сопротивление пружины, поворачивает копир. Как

1

только кулачок пройдет копир, под действием пружины с колпачком 3 копир займет исходное положе-

3 2

ние.

При накате ствола кулачок открывающего механизма набегает на нижнюю грань копира откры-

вающего механизма, при этом копир упирается в планку люльки и открывающий рычаг, вращаясь во-

круг своей оси, поворачивает через тягу закрывающий рычаг, установленный на шестиграннике оси

кривошипов. Вместе с ним поворачивается ось кривошипов с кривошипами, которые, скользя своими

роликами по фигурным пазам клина, и откроют затвор.

Частичная разборка и сборка клина затвора, его осмотр,

чистка и смазка

Разборка клина затвора может быть полной и частичной. Полная разборка клина производится в ар-

тиллерийских мастерских. Частичная разборка клина выполняется силами расчета для чистки и смазки

клина затвора. Все детали клина затвора укладываются на стол в порядке разборки клина.

Порядок частичной разборки клина затвора 122 мм гаубицы Д-30:

1 Произвести спуск ударного механизма.

2 С помощью ключа для вынимания бойка ударника нажать на крышку ударника, повернуть на 90°

и вынуть из пазов крышку ударника.

3 Вынуть боевую пружину и ударник.

4 Приоткрыть клин затвора, отверткой утопить упор клина и повернуть его на 90°.

5 Вставить в отверстие клина затвора ручку, вынуть клин из казенника и положить на стол зерка-

лом вверх.

6 Вынуть ось повторного взвода.

7 Вынуть защелку с пружиной.

8 Вынуть ось взвода.

9 Утопив взвод ударника, вынуть стопор взвода с пружиной.

10 Вынуть взвод ударника.

11 Вывинтить стопорный винт оси удержника.

12 Вынуть ось удержника с пружиной.

13 Вынуть удержник.

Перед сборкой клина все детали затвора тщательно протереть чистой ветошью и смазать тонким

слоем смазки ГОИ-54п.

ПОРЯДОК СБОРКИ КЛИНА ЗАТВОРА ПОСЛЕ ЧАСТИЧНОЙ РАЗБОРКИ

1 Вставить удержник.

2 Вставить ось удержника с пружиной.

3 Ввинтить стопорный винт удержника.

4 Вставить стопор взвода с пружиной.

5 Вставить взвод ударника.

6 Вставить ось взвода.

7 Вставить защелку с пружиной и взвести пружину на один оборот против хода часовой стрелки.

8 Вставить ось повторного взвода.

Возможные неисправности механизмов затвора и их устранение

Возможная

неисправ-

ность

При

заряжании

орудия за-

Причина неисправности Метод устранения

1 Помятость гильзы, за- 1 Заменить вы-

боины на фланце гильзы, стрел исправным.

выпадание капсюльной

твор не

втулки.

2 Забоины зачис-

открывает-

ся или за-

2 Густая смазка, грязь тить, грязь и гус-

или забоины на направ- тую смазку уда-

крывается

неэнер-

ляющих клина и в

казеннике.

лить.

3 Подтянуть или

гично

Затвор по-

сле вы-

стрела не

открывает-

ся

3 Ослабла или сломана заменить пружи-

пружина закрывающего ны.

механизма. 4 Заменить вы-

4 Погнуты выбрасыва- брасыватели

тели

1 Вынуть удар-

ный механизм.

1 Прогиб дна гильзы, за- Если затвор не

стревание сломанного открывается – по-

ударника. ставить на лоток

клина деревянную

выколотку и уда-

ряя по ней одно-

временно помогая

рукояткой откры-

вания клина, от-

крыть клин затво-

ра.

2 Короткий откат, вслед- 2 Смазать направ-

ствие чего при откате ро- ляющие ствола и

лик кулисы не прошел за открыть затвор

копир на люльке.

вручную.

3 Заменить

3 Сломана пружина ко- пружину

Гильза не пира полуавтоматики

выбрасы-

вается

1 Раздутие гильзы.

2 Загрязнение каморы.

1 Извлечь гиль-

зу ручным экс-

трактором.

Механизм

блокиров-

ки не бло-

кирует

3 Неисправны выбрасы- 2 Прочистить

ватели камору.

3 Заменить вы-

брасыватели

Погнутость рычагов тяг

спуск

ударника

механизма блокировки

Выправить или

заменить рычаги

тяг
