Глава 2

НАЗНАЧЕНИЕ И УСТРОЙСТВО 122 мм ГАУБИЦЫ Д-30

122 мм гаубица Д-30 предназначена для выполнения следующих основных задач:

• уничтожения и подавление живой силы противника, открытой и находящейся в укрытиях любого

типа;

• уничтожения и подавления огневых средств пехоты противника;

• разрушение дзотов и других сооружений полевого типа;

• проделывания проходов в минных полях и проволочных заграждениях;

• борьбы с артиллерией, мотомеханизированными средствами и танками противника.

Для стрельбы из гаубицы Д-30 применяются выстрелы раздельно-гильзового заряжения с осколоч-

но-фугасными, кумулятивными, осветительными, дымовыми и агитационными снарядами. Боеприпасы

для гаубицы перевозят на штатном тягаче.

Основные тактико-технические характеристики (ТТХ)

Калибр ………………………………………………………..

Начальная скорость осколочно-фугасного (ОФ) снаряда

на заряде "ПОЛНЫЙ" ……………………………………….

Начальная скорость ОФ снаряда на заряде

"УМЕНЬШЕННЫЙ-ПЕРЕМ." ……………………………...

Начальная скорость кумулятивного снаряда ………………

Наибольшая дальность стрельбы …………………………...

Вес осколочно-фугасного снаряда ………………………….

Вес кумулятивного снаряда …………………………………

Вес заряда "ПОЛНЫЙ" ……………………………………...

Наибольший угол возвышения ……………………………...

Наименьший угол склонения ……………………………….

Горизонтальный обстрел:

при угле возвышения от –5 до 18° ……………………

в положениях ствола:

между подвижными станинами …………………

между неподвижной и подвижной станинами …

Количество "Стеола-М" в тормозе откатных частей ….…..

Количество "Стеола-М" в накатнике ……………………….

Начальное давление в накатнике …………………………...

Длина отката на заряде "ПОЛНЫЙ" ……………………….

122 мм

690 м/с

276 – 565 м/с

740 м/с

15 300 м

21,76 кг

14,08 кг

3,8 кг

70°

–7°

360°

36°

29°

10,3 л

9,77 – 9,97 л

46 – 48 атм.

740 – 930 мм

Предельная длина отката …………………………………… 940 мм

Давление в уравновешивающем механизме при

угле возвышения 70° ………………………………………...

Количество "Стеола-М" в уравновешивающем

механизме …………………………………………………….

Длина гаубицы в походном положении ……………………

Ширина ……………………………………………………….

Высота ………………………………………………………...

Клиренс ……………………………………………………….

Ширина хода …………………………………………………

Вес гаубицы в боевом положении ………………………….

Вес гаубицы в походном положении ………………………

59 – 60 атм.

0,45 л

5400 мм

1950 мм

1660 мм

325 – 340 мм

1850 мм

3200 кг

3290 кг

Скорострельность ……………………………………………6 – 8 выс./мин

Время перевода из походного положения в боевое ……….

Наибольшая скорость буксировки по хорошим дорогам …

Состав расчета 122 мм гаубицы Д-30:

1 Наводчик.

2 Замковый.

3 Заряжающий.

4 Установщик.

5 Снарядный.

6 Зарядный.

1,5 – 2 мин

до 60 км/ч

2.1 Общее устройство 122 мм гаубицы д-30

122 мм гаубица Д-30 состоит из ствола с затвором и лафета. К лафету относится: люлька, накатник,

тормоз отката, верхний станок, подъемный, поворотный и уравновешивающий механизмы, ходовая

часть, механизм подъема колес, щитовое прикрытие, нижний станок, станины, домкрат, электрообору-

дование и прицельные приспособления.

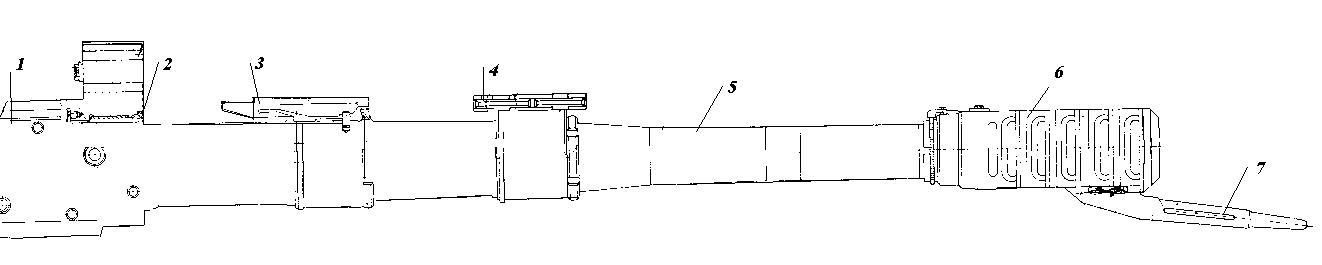

Рис. 2.1.1 122 мм гаубица Д-30:

1 – ствол; 2 – люлька; 3 – механизмы наведения; 4 – затвор;

5 и 8 – подвижные станины; 6 – верхний станок; 7 – нижний станок;

9 – неподвижная станина; 10 – прицельные приспособления;

11 – щитовое прикрытие
