2.14 Домкрат 122 мм гаубицы д-30
2.14.1 МЕХАНИЧЕСКИЙ ДОМКРАТ 122 мм ГАУБИЦЫ Д-30
Домкрат служит для поднятия и опускания гаубицы при переводе ее из боевого положения в по-
ходное и обратно. Домкрат размещен в центральном отверстии нижнего станка. Основные части дом-
крата (рис. 2.14.1): вращающийся поддон 11, два винта 3, 9, две конические шестерни 12, матка с шес-
терней 6, упорный шарикоподшипник 5, два игольчатых роликоподшипника 2, вал-шестерня 1, крышка
и две складывающиеся рукоятки 13, кожух 4, втулка 7, шариков 8 и игольчатого ролика 10. Поддон –
сварной и состоит из поддона, восьми верхних и нижний ребер и бобышки. Он шарнирно соединен
осью с винтом, пропущенной через отверстия пяты и винта. В целях повышения устойчивости системы
при работе домкратом поддон имеет круглую форму и может качаться на оси только в одной плоскости
вдоль неподвижной станины. Конструкция поддона обеспечивает разворот поднятого на домкрате ору-
дия на 360°. Винт на наружной поверхности имеет однозаходную канавку, по которой перекатываются
шарики при работе домкрата, а также имеет на внутренней поверхности в нижней части однозаходную
канавку (около двух витков), которая ограничивается отражателями. Матка на внутренней поверхности
верхней части имеет две винтовые сферические канавки, делающие по 3/4 оборота и ограниченные от-
ражателями. В матку ввинчивается винт, причем между ними образуются две винтовые канавки, кото-
рые заполняются шариками; от выпадания из наружных канавок шарики удерживаются втулкой.
В винтовые канавки между винтами и маткой помещается 126 шариков (соответственно 50 и 76). За-
полняя внутреннюю и наружную канавки, шарики образуют непрерывную цепочку и при вращении пе-
рекатываются из внутренней канавки в наружную, при этом винт перемещается в осевом направлении.
В нижней части матки на наружном бурте шестью штифтами закреплен зубчатый венец. Матка ус-
тановлена на игольчатых подшипниках. Конические шестерни входят в зацепление с зубчатым венцом
и вращают матку. Левая рукоятка крепится к левому патрубку нижнего
4
3
13
5
112
5
2
11
6
8
9
7
10

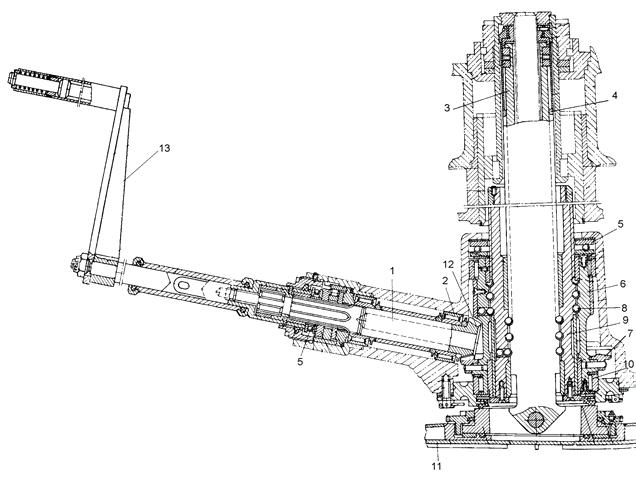

Рис. 2.14.1 Механический домкрат 122 мм гаубицы Д-30
станка и собрана на вале конической шестерни. Правая рукоятка домкрата крепится болтами к правому
патрубку нижнего станка и собрана на вал-шестерне. Тормоз собирается на вал-шестерне и состоит из
муфты с выступами для удержания гайки от проворота, диска с роликами, толкателями и пружинами,
диска и втулки с упорным шарикоподшипником. Порядок укладки рукояток домкрата указан на таб-
личке, закрепленной на люльке орудия.
Работа на домкрате. Чтобы опустить поддон до упора в грунт и поднять гаубицу на домкрате, не-
обходимо вынуть правую рукоятку из кронштейна, оттянуть трубу, вынуть левую рукоятку из лирки и
сдвинуть трубу до упора в корпус, затем, вращая правую рукоятку по ходу часовой стрелки, опустить
поддон до упора в грунт, после чего произвести подъем гаубицы двумя рукоятками. Вращение правой
рукоятки по ходу часовой стрелки через шарнир передается на корпус, которой навинчивается пример-
но на 3/4 оборота на резьбу хвостовика вал-шестерни. При этом передний срез корпуса подожмет упор-
ный шарикоподшипник и диск; диск прижмется к муфте, после чего начнет вращаться вал-шестерня.
Вместе с вал-шестерней вращается зажатый тормозной диск и ролики, которые через толкатели прижа-
ты пружинами к внутренней поверхности втулки. Втулка удерживается от проворота в патрубке нижне-
го станка фиксирующими зубьями нажимной втулки. При дальнейшем вращении рукоятки, ролики бу-
дут обкатываться по поверхности втулки и через толкатели сжимать пружины. Вращение правой руко-
ятки через вал-шестерню передается на зубчатый венец, шестерню и через шарики на винт. Винт, обка-
тываясь по шарикам, находящимся в соприкосновении с винтом, опустится вниз вместе с поддоном до
упора последнего в грунт. После этого винт остается на месте, а винт с маткой и гаубицей поднимается
вверх, пока втулка не упрется в гайку, после чего ограничитель продвинется по стержню нижнего стан-
ка до упора в шпонки. После чего подъем системы будет осуществляться за счет перемещения матки
относительно винта.
Действие тормоза домкрата.
1 Придерживая правую рукоятку, левую рукоятку повернуть по ходу часовой стрелки для дополни-
тельного поджатия тормозного диска.
2 Отпустить правую и левую рукоятки.
3 При отпускании правой рукоятки под действием веса гаубицы через поддон, винты и матку про-
изойдет ее поворот против хода часовой стрелки. Вместе с вал-шестерней повернется зажатый диск,
произойдет заклинивание роликов между диском и втулкой, а так как втулка зубьями зацеплена с не-
подвижно закрепленной с нижним станком втулкой, то гаубица будет надежно удерживаться в подня-
том положении. Чтобы опустить систему на колеса и поднять домкрат, необходимо вращать правую ру-
коятку против хода часовой стрелки. Левая рукоятка при этом будет свободно вращаться.
2.14.2 ГИДРАВЛИЧЕСКИЙ ДОМКРАТ 122 мм ГАУБИЦЫ Д-30
Гидравлический домкрат служит для поднятия и опускания гаубицы при переводе из походного по-
ложения в боевое, и обратно. Гидравлический домкрат состоит из ручного гидравлического насоса, бач-
ка в сборе с защитным кожухом, гидравлического подъемника и пружинного устройства. Ручной гид-
равлический насос служит для преобразования механической энергии в энергию потока жидкости под
давлением.
Действие гидравлического насоса. Для перевода гаубицы из походного положения в боевое и об-
ратно необходимо:
• повернуть вентиль гидравлического насоса в положение "ЗАКР";
• отстопорить и перевести рукоятку гидравлического насоса из походного положения в рабочее, и
застопорить ее. При работе рукояткой в момент движения плунжера вверх, жидкость, поступившая из
бачка по трубке в полость гидравлического насоса, преодолевая сопротивление пружин всасывающего
клапана и по отверстиям плунжера и сопла заполняет находящуюся под разряжением полость. В верх-
нем положении плунжера давление в полостях уравновешивается и в этот момент шарик закрывает
входное отверстие.
При движении плунжера вниз жидкость поступает через обратный клапан в гильзе по каналам в ра-
бочую полость гидравлического подъемника. Жидкость, поступившая в полость гидравлического подъ-
емника выдвигает цилиндр и шток. Одновременно с подъемом гаубицы канаты, закрепленные на под-
доне, сжимая втулкой пакеты пружин, аккумулируют энергию для возвращения в исходное положение
выдвигающихся частей гидравлического подъемника.
Для опускания гаубицы на грунт необходимо повернуть вентиль гидравлического насоса в поло-
жение "ОТКР".
Жидкость из рабочей полости гидравлического подъемника под действием массы гаубицы вытесня-
ется в бачок, при этом шток и цилиндр, выдвинутые при подъеме гаубицы, начинает возвращаться в ис-
ходное положение, гаубица начинает опускаться. После прекращения действия массы гаубицы на под-
дон, втягивание цилиндра и штока происходит под действием энергии пакета пружин.
Возможные неисправности ходовой части, механизма
подъема колес, домкрата и способы их устранения
Наименование
неисправности
Нижний станок
1 Невключение
стопоров.
2 Поломка дер-
жателей.
3 Погнутость
сошников
Вероятная при-
чина
Погнутость
стопоров
Метод устране-
ния
1 Замена.
2 Замена.
3 Выправление в
холодном состоя-
нии или замена
Механический домкрат
1 Тугое враще-
ние правой руко-
ятки при опуска-
нии гаубицы на
грунт.
2 Произвольное
опускание на
домкрате
1 Загрязнение
тормоза или от-
сутствие смазки.
2 Не включен
тормоз
1 Очистить от
грязи, смазать.
2 Включить тор-
моз, вращая пра-
вую рукоятку
против хода часо-
вой стрелки, ле-
вую придержи-
вать до выбора
свободного хода
Гидравлический домкрат
1 Течь жидкости через соединение проходников и ввертных угольников. Причинами этой неис-
правности могут быть слабо затянутые накидные гайки трубопроводов, проходники и контргайки
ввертных угольников, повреждения уплотненных колец. Для устранения неисправности нужно подтя-
нуть накидные гайки трубопроводов, проходники и контргайки ввертных угольников. В случае продол-
жения течи заменить уплотнительные кольца.
2 Течь жидкости через уплотнения вентильного устройства. Причинами неисправности могут быть
неисправности защитной шайбы и колец. Для устранения этой неисправности нужно заменить негодные
детали.
Наименование неисправ-
ности
Причины, метод устране-
ния
Ходовая часть и колеса
1 Забоины на оси хода.
1 Забоины на оси хода
зачистить.
2 Износ латунных втулок. 2 Изношенные втулки за-
менить новыми.
3 Трещины в рычагах.
4 Утечка воздуха в пнев-
матических шинах
3 Трещины в рычагах не
допускаются; рычаги с тре-
щинами подлежат ремонту.
4 Выявленную неисправ-
ность устранить
Механизм подъема колес
1 Муфта не входит в заце-
пление с зубчатым венцом
оси хода или передвигается
по нему с трудом.
2 Стопор не включается.
3 Прогнута тяга
1 Забоины на полумуфте
верхнего станка или на зуб-
чатом венце оси хода и
грязь между упором и упо-
ром, приваренным к крон-
штейну верхнего станка.
2 Забоины в гнезде для сто-
пора, загрязнение этого
гнезда или поломка пружи-
ны.
3 Прогнутую тягу выпра-
вить в холодном состоянии
