5.2 Проверка нулевых установок механического прицела

Механический прицел считается выверенным, если при горизонтальном положении контрольной

площадки на казеннике орудия и при горизонтальном положении верхнего среза корзины панорамы по

контрольному уровню в продольном и поперечном направлениях окажется, что:

• пузырьки продольного и поперечного уровня находятся на середине с допуском 0 – 00,5;

• нулевые деления по шкалам углов прицеливания и углов места цели, а также нулевые деления

дистанционного барабана совпадают с рисками отсчетных указателей с допуском 0 – 00,5;

• линия визирования панорамы при угломере 30-00 и отражателя 0-00 параллельна оси канала

ствола с допуском 0 – 00,5.

Проверку нулевых установок производить в следующем порядке:

• привести ствол орудия в горизонтальное положение в поперечном и продольном направлениях

по контрольному уровню, установленному на контрольной площадке казенника;

• поставить контрольный уровень на срез корзины панорамы в поперечном направлении парал-

лельно поперечному уровню и вращая маховик винта механизма поперечного качания, вывести пузырек

контрольного уровня на середину;

• повернуть контрольный уровень на 90° (поставить в продольном направлении) и, вращая махо-

вик углов прицеливания, вывести пузырек контрольного уровня на середину;

• вывести пузырек продольного уровня прицела на середину.

В результате перечисленных действий на шкалах тысячных углов прицеливания и шкалах дистан-

ционного барабана должны быть нулевые установки, на шкалах углов места цели 30-00, а пузырек по-

перечного уровня прицела – на середине.

Если установки на шкалах углов места цели будут не 30-00, то следует вывинтить на 1 – 2 оборота

винт, повернуть кольцо так, чтобы деление 30 его шкалы стало против риски указателя. После этого за-

крепить винт. Если нулевое деление шкалы тысячных углов прицеливания не совмещается с риской

указателя, то необходимо вывинтить на 1 – 2 оборота винты на торцовой поверхности маховика, повер-

нуть кольцо так, чтобы нулевое давление его шкалы стало против риски указателя. После этого закре-

пить винты маховика. При не совмещении нулевого деления шкалы дистанционного барабана с риской

указателя необходимо вывинтить на 1 – 2 оборота винты и повернуть дистанционный барабан так, что-

бы нулевое деление его шкалы стало против риски указателя. После этого закрепить винт. Если пузырек

поперечного уровня окажется не на середине, то необходимо нижним и верхним регулировочным вин-

тами повернуть оправу поперечного уровня так, чтобы пузырек встал на середину, предварительно вы-

винтить левую (по направлению стрельбы) пробку, которую после регулировки поставить на место.

5.3 Проверка нулевой линии прицеливания

МЕХАНИЧЕСКОГО ПРИЦЕЛА

Проверка нулевой линии прицеливания механического прицела гаубицы Д726-45 производится

после проверки нулевых установок прицела. Проверкой нулевой линии прицеливания определяется

соответствие установок шкал панорамы положение оси канала ствола при проверенных нулевых

установках прицела. В результате проверки нужно добиться, чтобы оптическая ось панорамы при

нулевых установках на прицеле и панораме была параллельна оси канала ствола. Проверка нулевой

линии прицеливания может быть произведена по удаленной точке на местности или по щиту с на-

несенными на нем перекрестиями. Второй способ менее точен, поэтому он применяется при отсут-

ствии на местности хорошо видимой удаленной точки.

5.3.1 ПРОВЕРКА НУЛЕВОЙ ЛИНИИ ПРИЦЕЛИВАНИЯ

ПО УДАЛЕННОЙ ТОЧКЕ НА МЕСТНОСТИ

Проверку производить в следующем порядке:

• поставить панораму в корзину прицела и закрепить ее зажимным винтом;

• прикрепить по рискам на дульном срезе перекрестие из нитей, вынуть ударный механизм из

гнезда клина затвора;

• установить прицел вертикально по поперечному уровню;

• установить по шкалам тысячных механизма углов прицеливания значение 0-00;

• визируя через отверстие для выхода бойка ударника и центр перекрестия на дульном тормозе,

навести ствол орудия на точку наводки, расположенную от орудия не ближе 1000 м;

• вращая маховики угломера и отражателя панорамы, совместить перекрестие панорамы или вер-

шину центрального угольника с точкой, куда наведен перекрестием на дульном тормозе ствол орудия.

В результате перечисленных действий на шкалах угломера панорамы должны быть установки

30-00, а на шкалах отражателя 0-00. При отклонении в установках угломера и отражателя больше

половины тысячной необходимо ослабить зажимные винты маховиков угломера и отражателя па-

норамы и повернуть кольцо деления так, чтобы нулевые деления их стали против рисок указателя.

После этого завинтить зажимные винты. Если потребуется передвинуть кольцо угломера, то нужно

отверткой ослабить винты, закрепляющие кольцо и повернуть его до совмещения деления 30 с рис-

кой указателя. При проверке угломерных шкал панорамы необходимо попутно проверять и визир-

ное приспособление головки панорамы. Если выбранная точка наводки не будет видна между про-

волоками и щелью визирной коробки, то вращая винты, которыми закреплена проволока, передви-

нуть ее так, чтобы через визирное приспособление была видна точка наводки. Когда нет удобной

удаленной точки наводки, а также в условиях плохой видимости проверку нулевой линии прицели-

вания можно производить по щиту, при этом орудие должно быть установлено горизонтально (без

наклона оси цапф) по контрольному уровню.

5.3.2 ПРОВЕРКА НУЛЕВОЙ ЛИНИИ ПРИЦЕЛИВАНИЯ ПО

ВЫВЕРОЧНОМУ ЩИТУ

Проверка производится так же, как и по удаленной точке, но в этом случае ствол орудия наводится

в правое перекрестие, а панорама – в левое перекрестие щита.

Если прицел с панорамой выверены правильно, то при нулевых установках на них (угол прицелива-

ния 0-00, угломер 30-00, отражатель 0-00) перекрестие панорамы или вершина центрального угольника

ее должны совмещаться с центром левого перекрестия на щите. Если нулевых установок нет, то

необходимо добиться их так, как описано выше.

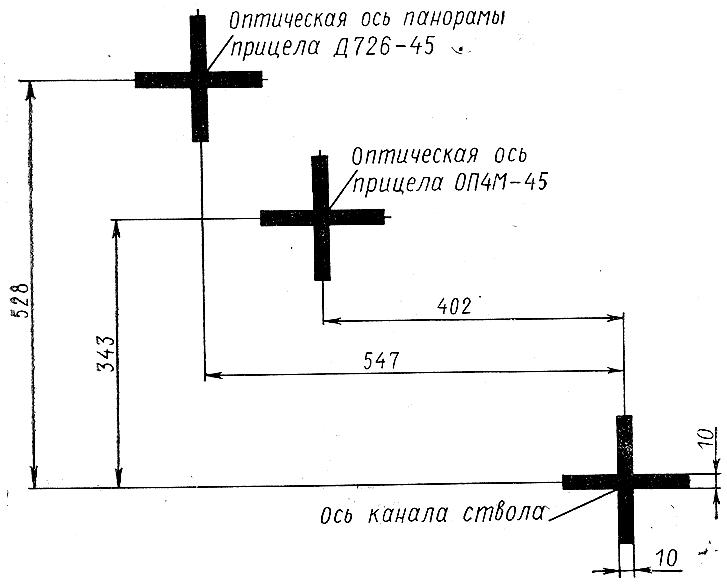

Щит (рис. 5.3.2.1) – фанерный лист с нанесенными на нем перекрестиями, определяющими направ-

ления оптической оси панорамы и оси канала ствола, устанавливается на расстояние 50 м от дульного

среза ствола в плоскости, перпендикулярной линии визирования, и без поперечного наклона, для чего

вертикаль перекрестия щита должна быть проверена по отвесу. При проверке по щиту гаубица должна

быть установлена без наклона оси цапф.

Рис. 5.3.2.1 Щит с перекрестиями для проверки

нулевой линии прицеливания 122 мм гаубицы Д-30

5.4 ПРОВЕРКА НУЛЕВОЙ ЛИНИИ ПРИЦЕЛИВАНИЯ ОПТИЧЕСКОГО ПРИЦЕЛА ОП4М-45

Проверка оптического прицела сводится к обеспечению параллельности нулевой линии прицелива-

ния по отношению к оси канала ствола как вертикальной, так и в горизонтальной плоскости. Проверка

нулевой линии прицеливания оптического прицела производится перед каждой стрельбой после уста-

новки орудия на огневой позиции.

Проверка нулевой линии прицеливания оптического прицела по удаленной точке на местно-

сти производится следующим образом:

• установить оптический прицел на орудие;

• выбрать точку наводки, удаленную не менее чем на 1000 м от орудия (точка наводки должна

иметь резкие очертания);

• натянуть нити по рискам на дульном срезе дульного среза и закрепить их (риски на дульном сре-

зе наносятся по результатам пристрелки орудия, они могут не совпадать с осью канала и дула);

• вынуть ударный механизм затвора;

• визируя через отверстие для выхода бойка в клине и центр перекрестия на дульном срезе, навес-

ти ствол орудия в выбранную точку наводки;

• вращая маховики прицела совместить вершину прицельного знака сетки прицела с точкой на-

водки.

Если при этом горизонтальная нить не будет совмещена с нулевым делением дистанционных шкал,

а вертикальная нить – с нулевыми линиями шкал боковых поправок и боковой составляющей скорости

цели, то необходимо произвести следующую регулировку:

• вывинтив винт, крепящий крышку механизма выверки по направлению, повернуть в сторону

крышку;

• наблюдая в окуляр прицела, вращать отверткой гайку механизма выверки по направлению до тех

пор, пока вершина центрального угольника не будет совмещена с выбранной точкой наводки;

• закрыть крышкой механизм выверки по направлению и закрепить ее винтом.

Если вершина центрального угольника отклонена относительно выбранной точки по высоте, то

вращать гайку механизма выверки по высоте до тех пор, пока горизонтальная нить не будет совме-

щена с нулевым делением дистанционных шкал; закрыть крышкой механизм выверки по высоте и

закрепить ее винтом.

После окончания регулировки прицела необходимо проверить обеспечивается ли перемещение дис-

танционных шкал на полный их диапазон. Если этого нет, то следует переставить ограничительные

шайбы маховика углов прицеливания, для чего необходимо:

• вывинтить отверткой на один оборот четыре винта, находящиеся у нижнего торца маховичка уг-

лов прицеливания;

• вращая маховичок механизма углов прицеливания, подвести крайние верхние деления дистанци-

онных шкал под горизонтальную нить;

• вывинтить до упора четыре винта маховичка углов прицеливания и снова проверить пределы пе-

ремещения дистанционных шкал.

Проверка нулевой линии прицеливания по щиту производится так же, как и по удаленной точке

наводки, только в этом случае нужно совмещать ось ствола и оптическую ось прицела с центральным

перекрестием щита.
