Глава 4

БОЕВОЕ ПРИМЕНЕНИЕ, СОСТАВ, НАЗНАЧЕНИЕ И

РАЗМЕЩЕНИЕ ОСНОВНОГО ОБОРУДОВАНИЯ

МАШИНЫ 1В18-1

Машина командира батареи предназначена для размещения подвижного командно-

наблюдательного пункта командира батареи и обеспечивает управление огнем батареи артиллерии,

минометов и реактивных систем залпового огня; определение координат точки стояния

командно-наблюдательного пункта; ориентирование приборов АР в основное направление; оптиче-

скую разведку целей и определение их полярных координат; наблюдение за полем боя в дневное и

ночное время; связь с машинами старших офицеров батарей, командиром дивизиона, вышестоящим

командованием и командирами поддерживаемых подразделений; развертывание выносного ко-

мандно-наблюдательного пункта. Машина 1В18-1 (рис. 4.1) создана на базе шасси 49-09 (БТРП-

60пб).

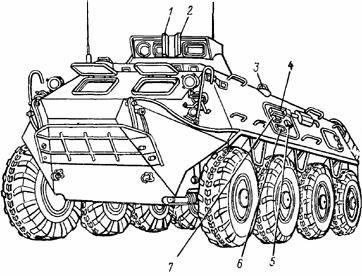

Рис. 4.1 Машина 1В18-1:

1 – крышка приборов ДВ и ННП-21; 2 – крышка дальномера;

3 – перископический прибор МК-4Н; 4 – крышка отсека двигателя;

5 – крышка забора воздуха для охлаждения двигателя УД-15Г;

6 – крышка предпускового подогревателя;

7 – крышка забора воздуха для обдува отсека двигателя УД-15Г

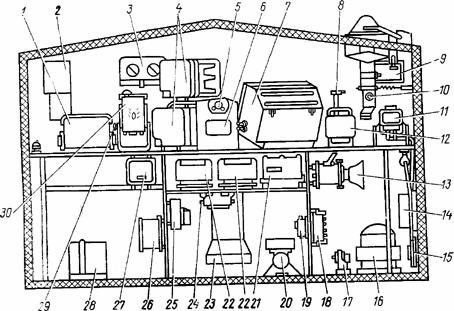

Отделение управления и экипажа делится башней на два отсека – носовой и кормовой.

В носовом отсеке слева по ходу машины находится рабочее место механика-водителя, справа –

рабочее место командира батареи на марше (рис. 4.2). Перед механиком-водителем расположены

органы управления машиной, смотровой прибор для наблюдения за дорогой и местностью. Сзади и

слева от механика-водителя по борту машины расположены уровень, ловитель (для гильз), укладка

прибора ТВНО-2Б, укладочный ящик к прибору ННП-21, комплект ЗИП машины 1В18-1, пульт

контроля и управления, фильтр радиопомех, реле-регулятор. Перед командиром батареи располо-

жены: смотровой прибор ТПКУ-2Б и смотровые приборы ТНП-Б для наблюдения за местностью,

аккумуляторные батареи в ящике, линейный щиток, укладочный ящик (ЗИП дневного визира), ук-

ладочный ящик (ЗИП радиостанции Р-123М), комплект ЗИП шасси 49-09, включатель массы, пре-

образователь.

Сзади и справа от командира батареи по борту машины расположены ящик под сухой паек, би-

доны с питьевой водой, ловитель, сумка для гранат, дополнительное сиденье, укладочный ящик

(ЗИП дальномера 1Д11-1), две укладки антенн для радиостанции Р-123М, перископ в футляре,

картодержатель в укладке; перископическая артиллерийская буссоль, два телефонных аппарата,

дальномер. В кормовом отсеке машины расположены: справа по борту – рабочее место

радиотелефониста, слева – рабочее место командира отделения. Перед радиотелефонистом в

машине 1В18-1 расположены три приемопередатчика радиостанции Р-123М и блоки питания, три

согласующих блока радиостанции Р-123М, устройство Р-012М и звонок.

Сзади и слева по борту от радиотелефониста расположены коммутатор, пульт, громкоговоритель,

усилитель, блок усилителя, блок проводной связи. Перед командиром отделения расположены стол с

уложенными в него планшетом к прибору ПУО-9У, прибором управления огнем и карандашами, аппа-

рат абонента, пульт управления. Слева и сзади от командира отделения находятся тренога дальномера

1Д11-1, тренога прибора ННП-21, тренога буссоли ПАБ-2АМ. Справа от командира отделения разме-

щены двигатель, курсопрокладчик, генератор, кронштейны для автоматов. В башне перед командиром

батареи находятся дневной визир, ночной наблюдательный прибор, аппарат абонента, поворотный ме-

ханизм, стол для работы с картой. Перед разведчиком-дальномерщиком находятся приемопередатчик и

блок питания дальномера 1Д11-1. Слева от разведчика-дальномерщика за приемопередатчиком дально-

мера 1Д11-1 находится стопор башни. В центре башни расположены рукоятки для управления защит-

ными крышками наблюдательных приборов, пульт управления для подачи напряжения питания на при-

боры башни, световую вешку, вентиляторы, светильники, транспарант "ВЕШКА ВКЛЮЧЕНА" и авиа-

ционные часы. Сиденья командира батареи и разведчика-дальномерщика в башне регулируются по вы-

соте и могут поочередно откидываться с фиксацией для обеспечения прохода в машине.

Средства связи. Средства связи машины командира батареи предназначены для обеспечения

внешней радиотелефонной связи по радиостанциям или проводным каналом связи, а также для обеспе-

чения внутренней связи между членами экипажа. В состав средств связи входят средства радиосвязи,

проводной связи, коммутационная аппаратура, устройство Р-012М. Средства радиосвязи предназначены

для ведения переговоров по радиоканалам. В состав средств радиосвязи входят радиостанция Р-159

(выносная), две радиостанции Р-123М, радиостанция Р-159, три радиостанции Р-123М. Коммутацион-

ная аппаратура 1Т803М предназначена для обеспечения внутренней телефонной связью всех членов

экипажа через аппараты, к которым подключаются шлемофоны членов экипажа; для работы по радио-

каналам радиотелефониста, командира отделения, командира батареи через аппараты ПУ5, АА62, АА64

соответственно и для работы по проводным линиям связи, а также для дистанционного управления всех

радиостанций с двух выносных телефонных аппаратов, подключенных к аппаратуре 1Т803М через

коммутатор П-193М.
