Глава 7

ОКРАСКА БОЕПРИПАСОВ

Окраска боеприпасов может быть предохранительной и отличительной. Предохранительную окра-

ску наносят на всю поверхность краской серого цвета (КВ-124) за исключением центрирующих утол-

щений и ведущих поясков; отличительную краску – в виде колец различного цвета на цилиндрической

части снарядов, на гильзах и некоторых взрывателях. Остальные элементы выстрела не окрашиваются.

Отличительная окраска на снарядах и минах

Тип снаряда и мин

Дымовые

Бетонобойные

Зажигательные

Осветительные

Агитационные

Практические

Пристрелочно-

целеуказательные

Цвет кольцевой полосы

Черная

Синяя

Красная

Белая

Красная по всей поверхно-

сти

Черная по всей поверхно-

сти

Две сплошных или пунк-

тирных черного и белого

цвета

У агитационных и практических снарядов отличительная окраска является одновременно и предо-

хранительной.

На гильзах к выстрелу раздельного гильзового заряжания, в которой собран специальный заряд для

стрельбы бронебойно-трассирующим снарядом, выше маркировки наносят сплошную кольцевую поло-

су черного цвета.

На капсюльных втулках отличительная полоса белого цвета шириной 5 мм наносится после двух

реставраций по хорде донного среза: № I – одна полоса; № II – две параллельные полосы.

7.1 Клеймение

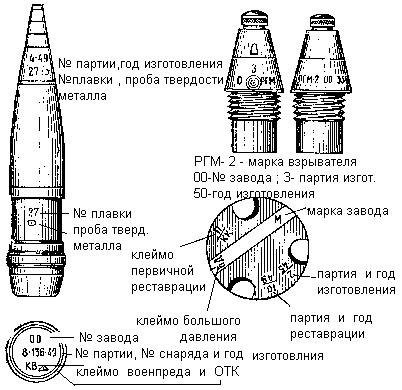

Клеймами называются знаки, выдавленные на снарядах, взрывателях, гильзах и капсюльных втул-

ках. На снарядах клейма выбиваются на корпусе (рис. 7.1.1).

Клейма на гильзах выбиваются на донном срезе и указывают: шифр завода-изготовителя; номер

партии гильз; год изготовления партии гильз и клеймо ОТК завода.

При обновлении (обжатии) стрелянных гильз на дне каждой гильзы ставится керн (точка). По коли-

честву точек можно судить о количестве выстрелов, произведенных гильзой.

Рис. 7.1.1 Клеймение боеприпасов

Клейма на дне корпуса капсюльной втулке (рис. 7.1.2) указывают: шифр завода-изготовителя 2,

номер партии 3, год изготовления или его шифр 4 и марку капсюльной втулки 1.

Клейма на дистанционной трубке (рис. 7.1.3) указывают: 1 – марку трубки; 2 – шифр завода-

изготовителя; 3 – номер партии изготовления; 4 – год изготовления; 5 – номер партии запрессовки дис-

танционного состава.

7.2 Маркировка

Маркировкой называются условные надписи, нанесенные краской на снаряде, гильзе и укупорке,

по которым определяют принадлежность выстрела и его боевое назначение.

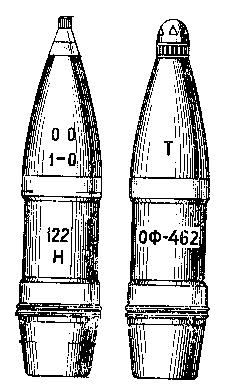

Маркировка на снарядах (рис. 7.2.1) наносится на головную и цилиндрическую части снаряда

черной краской в виде различных цифр, букв и знаков. Она облегчает распознавание боеприпасов и их

сортировку. Маркировка на снаряде обозначает:

Рис. 7.1.2 Клейма на капсюльной втулке

Рис. 7.1.3 Клейма на дистанционной трубке

00 – номер снаряжательного завода;

1-0 – номер партии и год снаряжения снаряда;

122 – калибр снаряда, мм;

Н – знак отклонения массы;

Т – обозначение взрывчатого вещества;

ОФ-461 – индекс снаряда

На бронебойно-трассирующих снарядах кроме того под шифром взрывчатого вещества наносят

марку данного взрывателя, которым снаряд приведен в окснарвид.

Рис. 7.2.1 Маркировка снаряда

Для сокращенного обозначения взрывчатых веществ употребляют шифры: Т – тротил; ТДУ – тро-

тил с дымоблескоусиливающей шашкой; ТГАГ-5 – тротил, гексоген алюминий, головакс; А-50 – аммотол

(цифра – процентное содержание аммонийной селитры); А-IX-1 – гексоген флегматизированный; ТД-50

– тротил с динитронафталином; А-IX-2 – гексоген флегматизированный с алюминиевой пудрой.

Маркировка на гильзах (рис. 7.2.2) наносится на артиллерийской базе черной краской:

Рис. 7.2.2 Маркировка гильзы и пучков пороха

буква "Ф" в конце маркировки указывает на наличие в заряде флегматизатора;

ПОЛНЫЙ – наименование заряда;

Ж-463М – индекс заряда (в гильзе или в пучке);

122-38 – краткое наименование орудия;

9/7 1/0 00 – марка пороха дополнительных пучков, номер партии, год изготовления пороха и обо-

значение порохового завода;

4/1 1/0 00 – марка пороха основного пучка, номер партии, год изготовления пороха и обозначение

порохового завода;

8-0-00 – номер партии, год сборки выстрела и номер базы, собравшей выстрел.

Маркировка на укупорке выстрела (рис. 7.2.3) наносится черной краской на передней части, верх-

ней части и торцах деревянных ящиков. В воинскую часть выстрелы поступают в деревянных укупорочных

ящиках, предназначенных для хранения и транспортировки выстрелов. Для обеспечения плотной укладки и

закрепления выстрелов в ящиках имеются набор деревянных вкладышей. На укупорке указывается.

На лицевой стороне:

ок. сн. – окончательно снаряженный выстрел;

РГМ-2 – снаряд с взрывателем РГМ-2;

00-2-0 – обозначение завода, изготовившего взрыватель, номер партии и год изготовления взрыва-

теля;

V-0-00 – месяц и год снаряжения и номер базы, окончательно снарядивший снаряд;

122-38 – краткое наименование орудия;

оск. фуг. – наименование снаряда;

2 шт. + + – количество выстрелов в ящике и знак отклонения массы снарядов;

Брутто 70 кг – масса ящика с выстрелами;

9/7 и 4/1 – марки порохов;

1/0 00 – номер партии, год изготовления порохов и обозначение порохового завода;

8-0-00 – номер партии, год сборки выстрелов и номер базы, собравшей выстрел.

Рис. 7.2.3 Маркировка укупорки

На правой торцевой стороне:

ОФ-462 – индекс снаряда;

00-2-0 – обозначение завода, снарядившего снаряд, номер партии, год снаряжения;

Т – обозначение взрывчатого вещества.

Если в ящике находятся выстрелы с бронебойно-трассирующими снарядами, то после шифра

взрывчатого вещества указывается марка данного взрывателя, которым снаряд приведен в окснарвид.

На крышке указывается знак опасности и разряд груза.

Боеприпасы на огневой позиции проступают в окончательно снаряженном виде, в укупорке, хра-

нятся в нишах орудийных окопов и погребках, при этом нижние ряды ящиков должны быть поставлены

на подкладки. Перед укладкой боеприпасов в ниши и погребки их готовят к стрельбе: удаляют смазку,

пыль, грязь.

На огневой позиции боеприпасы сортируют в следующей последовательности: по назначению

(индексу снаряда); марке взрывателя; маркировке; знакам отклонения массы; по индексу или номеру

заряда. Снаряды унитарного заряжания сортируют по индексу патрона; по данным сборки выстрела; по

марке взрывателя и по весовым знакам. При ведении огня необходимо строго соблюдать основные ука-

зания таблиц стрельбы.

Обращение с боеприпасами перед стрельбой. Если обнаружен выстрел с недовинченным взрыва-

телем, то его необходимо довинтить ключом. Если капсюльная втулка выступает за пределы донного

среза гильзы, то необходимо довинтить ее ключом.

Обращение с боеприпасами во время стрельбы:

• при стрельбе в дождь или град колпачки не снимать;

• в случае осечки, повторить взвод ударника, а затем его спуск;

• при повторной осечке затвор открывать не ранее через минуту;

• в случае заклинивания гильзы с зарядом в каморе ствола – извлекать ее с помощью ручного экс-

трактора;

• если снаряд остался в стволе – разряжать орудие только выстрелом.

Обращение с боеприпасами, оставшимися после стрельбы:

• оставшиеся после стрельбы выстрелы должны быть уложены в ящики;

• на взрыватели перед укладкой необходимо надеть колпачки, если они снимались;

• стреляные гильзы протереть от нагара и грязи, а затем смазать и уложить в укупорку.
