5.5 Работа на дальномере

Принцип измерения дальности основан на измерении времени прохождения светового сигнала до

цели и обратно. Мощный импульс излучения малой длительности, генерируемый ОКГ, формирующий-

ся оптической системой направляется к цели. Отраженный от цели импульс излучения, пройдя оптиче-

скую систему, попадает на фотоприемник дальномера. Момент излучения зондирующего и момент по-

ступления отраженных сигналов регистрируется блоком запуска и ФПУ, вырабатывающие электриче-

ские сигналы для запуска и остановки ИВИ, который измеряет временной интервал между фронтами

излученного и отраженного импульсов. Дальность до цели пропорциональна этому интервалу и опреде-

ляется по формуле:

Д = сt / 2,

где Д – дальность до цели, м; с – скорость света в атмосфере, м/с; t – измеренный временной интервал,

с.

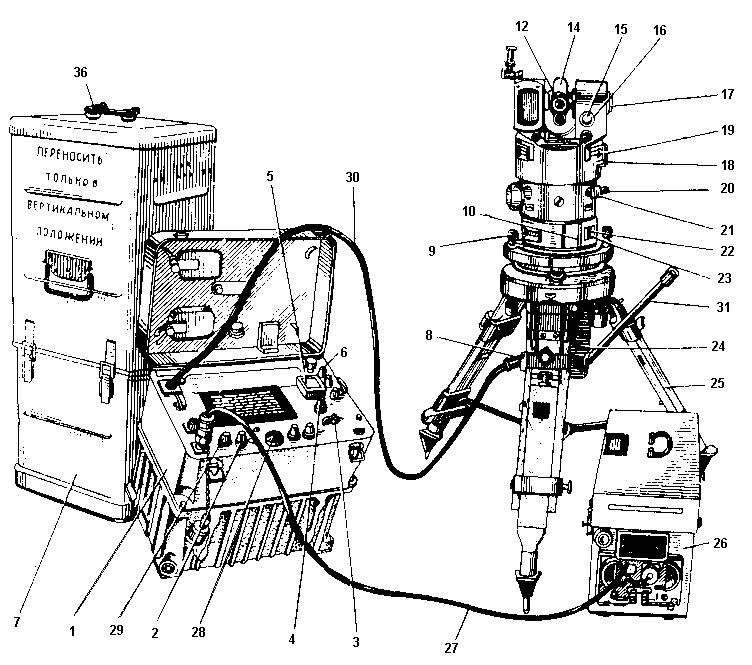

При пользовании дальномером при визуальной разведке местности: отвести рукоятку отводки

червяка вниз до упора и вести наблюдение местности вращая приемопередатчик.

Измерение дальности до неподвижных целей производится в следующем порядке: включить

тумблер "ПИТАНИЕ"; ведя наблюдение в окуляр визира, отвести рукоятку отводки червяка, повернуть

приемопередатчик ориентировочно на цель, перевести рукоятку отводки червяка в исходное положение

и вращая рукоятки горизонтальной и вертикальной наводки подвести марку угломерной сетки к цели;

нажать кнопку "ПУСК" и после загорания индикации готовности нажать кнопку "ИЗМЕРЕНИЕ", не

сбивая точной наводки на цель; снять отсчет измерения дальности и количества целей в створе луча.

Если кнопка "ИЗМЕРЕНИЕ" не была нажата в течении 65 – 90 с с момента инди-

кации готовности – дальномер автоматически выключается.

Измеренная дальность высвечивается в левом окуляре в течение 5 – 9 с.

При наличии в створе луча нескольких целей (до трех) дальномерщик может измерить дальность до

любой из них. Для измерения дальности до первой цели необходимо установить переключатель "ЦЕЛЬ"

в положение "1" и соответственно поступать для измерения дальностей до второй и третьей целей.

Кроме того, дальномер обеспечивает ступенчатое стробирование дистанции дальности до цели.

В случае помех в виде местных предметов дальномерщик установкой переключателя "СТРОБИ-

РОВАНИЕ" в положение "0", "0,4", "1", "2", "3" может начинать измерение дальности с дистанций соот-

ветственно 0, 200, 400, 1000, 2000 и 3000 метров от дальномера. Одновременно с установкой переклю-

чателя "СТРОБИРОВАНИЕ" в положение "3" повышается чувствительность дальномера к останавли-

вающим импульсам. При невозможности измерения дальности непосредственно до цели, измерять

дальность до ближайшего к цели местного предмета.

Измерение дальности до движущихся наземных (надводных) целей производится в следую-

щем порядке:

• отвести рукоятку отводки червяка вниз до упора;

• вести наблюдение в окуляр визира и сопровождать цель, поворачивая приемопередатчик и вращая

рукоятку вертикального наведения;

• нажать кнопку "ПУСК";

• после загорания индикации готовности, навести приемопередатчик в точку, вынесенную не-

сколько вперед по ходу движения цели;

• нажать кнопку "ИЗМЕРЕНИЕ" при совмещении цели с маркой угломерной сетки;

• снять отсчет измеренной дальности.
