2.11 Нижний станок 122 мм гаубицы д-30

Нижний станок (рис. 2.11.1) является основанием вращающейся части гаубицы. К патрубку ниж-

него станка приварена неподвижная станина 5, две другие станины 4 крепятся к нему шарнирно.

Нижний станок состоит из зубчатого червячного венца 1, сваренных между собой трубы и гайки 3,

втулки 2, двух стопоров крепления станин 7, поддона 8, винта 9 и рукояток домкрата 10. Червячный ве-

нец обеспечивает круговое вращение верхнего станка гаубицы. Верхний

10

2

1

3

9

8

4

7

5

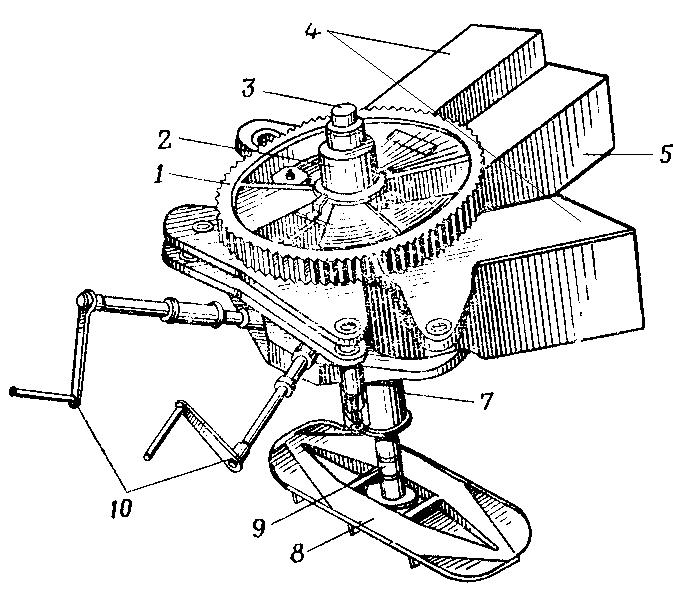

Рис. 2.11.1 Нижний станок 122 мм гаубицы Д-30

срез венца является опорной поверхностью для верхнего станка в момент выстрела. При работе пово-

ротным механизмом по этой же поверхности обкатываются опорные катки верхнего станка. В нижней

части венца имеется бурт с тремя выступами, расположенными, так что при приведении гаубицы в бое-

вое положение станины оказываются под выступами. При набегании ролика механизма блокировки на

выступ срабатывает механизм блокировки и предотвращает выстрел при углах возвышения ствола бо-

лее 22°, когда казенник находится над одной из станин. В центральном патрубке нижней части нижнего

станка смонтирован домкрат; от центрального патрубка идут под углом 70° два патрубка, в которые

вставляются конические шестерни рукояток домкрата. В нижнем станке имеются два вертикальных

сквозных отверстия для пальцев шарниров, с помощью которых станины крепятся в нижнем станке.

Для закрепления подвижных станин в боевом положении на нижнем станке имеются два стопора с

пружинами, помещенными внутрь корпусов, приваренных к верхней части нижнего станка; нижний ко-

нец стопора соединен с помощью оси, поперечины и двух серег с педалью, один конец которой закреп-

лен осью на стойке, приваренной к нижнему станку, а на другом конце приварена планка позволяющая

нажимать на педаль ногой.

Станины. Гаубица имеет три станины (рис. 2.11.2): неподвижную 4 и две подвижные 3. Левая и

правая станины соединены с нижним станком 1 шарнирно, а неподвижная станина приварена к нижне-

му станку. В боевом положении станины разводятся под углом 120° относительно неподвижной стани-

ны и в этом положении фиксируются стопорами. В походном положении подвижные станины сводятся

к неподвижной и крепятся к ней стяжным устройством 5; неподвижная станина соединяется специаль-

ной рамкой 8 со стволом у его дульной части. Каждая станина состоит из короба, усиленного изнутри и

снаружи угольниками; к хоботовой части станин приварено плато 7, которым станины опираются на

грунт, а к передней части подвижных станин приварены шарнирные части 2, с помощью которых они

закреплены с нижним станком. Шарнирные части имеют приливы с отверстиями, в которые входят сто-

пора при разведении станин по-боевому. Смазка шарниров производится через масленки и каналы в

пальцах шарниров. В плато и в накладках имеются отверстия с тремя пазами, через которые забиваются

в грунт сошники; в забитом положении сошники стопорятся стопорами. В хоботовой части неподвиж-

ной станины приварены два кронштейна на которой крепится рамка для крепления ствола 8 в походном

положении. На станинах крепятся сошники в походном положении при помощи держателей и буферов.

К станинам приварены приспособления (упоры и держатели) для крепления шанцевого инструмента и

принадлежностей (две штанги банника, веха, лом, кувалда, прибойник, две лопаты). Кроме того к пра-

вой станине приварена стойка для установки воздушно-гидравлического насоса и планка с указателем

центра тяжести гаубицы в походном положении.

Стяжное устройство (рис. 2.11.3) предназначено для закрепления станин в походном положении.

Стяжное устройство гаубицы состоит из тяги 1, рычага 2, стопорной планки 3, упоров 4, осей с гай-

ками и шплинтами.

1

2

3

4

5

6

7

8

9

5

4

3

4

3

Рис. 2.11.2 Станины 122 мм гаубицы Д-30

1

2

Рис. 2.11.3 Стяжное устройство

2

1

Рис. 2.11.4 Каток

Каток (рис. 2.11.4) предназначен для перекатывания орудия на небольшие расстояния силами

штатного расчета. Съемный каток состоит из колеса 1, вилки 2, штыря 3. Колесо имеет сварную конст-

рукцию и вращается на оси, закрепленной в щеках вилки. Для перекатывания орудия каток подводится

под шворневую балку, закрепленную в положении для перевозки тягачом, и вставляется штырем в

кольцо шворневой балки 5 и закрепляется гайкой 4. Вся операция присоединения и закрепления катка

производится на весу. Отсоединение катка производится в обратной последовательности. На марше ка-

ток перевозится в кузове тягача. При перекатывании системы вручную можно пользоваться лямками

52-Ю-021, имеющимися в ЗИП.
