2.2. Виконання робочого креслення фрези
2.2.1 Під час виконання лабораторної роботи, вимірявши лінійні розміри і параметри фрези, студент виконує ескіз згідно вимог технічного креслення. Ті геометричні параметри, які неможливо виміряти під час виконання лабораторної роботи необхідно визначити по довідкові літературі.
2.2.2 Робоче креслення інструменту необхідно виконувати згідно вимог «Вищої школи» та ЄСКД.
3. Зміст звіту по роботі
1. Титульна сторінка.
2. Короткий зміст роботи.
3. Робоче креслення одного інструменту, виконаного згідно ЄСКД.
4. Результат вимірів та обчислень.
5. Індивідуальне завдання по призначенню геометричних параметрів
різального інструменту.
6. Використана література.
4. Контрольні питання
1. Точність і шорсткість (економічна і досягнута) після обробки
фрезами.
2. Класифікація фрез.
3. Конструкція і геометричні параметри різних типів фрез.
4. Форми зубів, дискових фрез.
5. Коли застосовуються фрези з гостро заточеними, а коли із
загітованими зубами?
6. Геометричні параметри торцевих фрез.
7. Геометричні параметри циліндричних фрез.
8. Особливості конструкції і геометрії фрез дискових тристоронніх із
різнонаправленими зубами.
9. Особливості конструкції і геометрії кінцевих фрез.
10. Особливості конструкції і геометрії фрез для фрезерування Т-
подібних пазів і сегментних шпонок.
5. Додатки

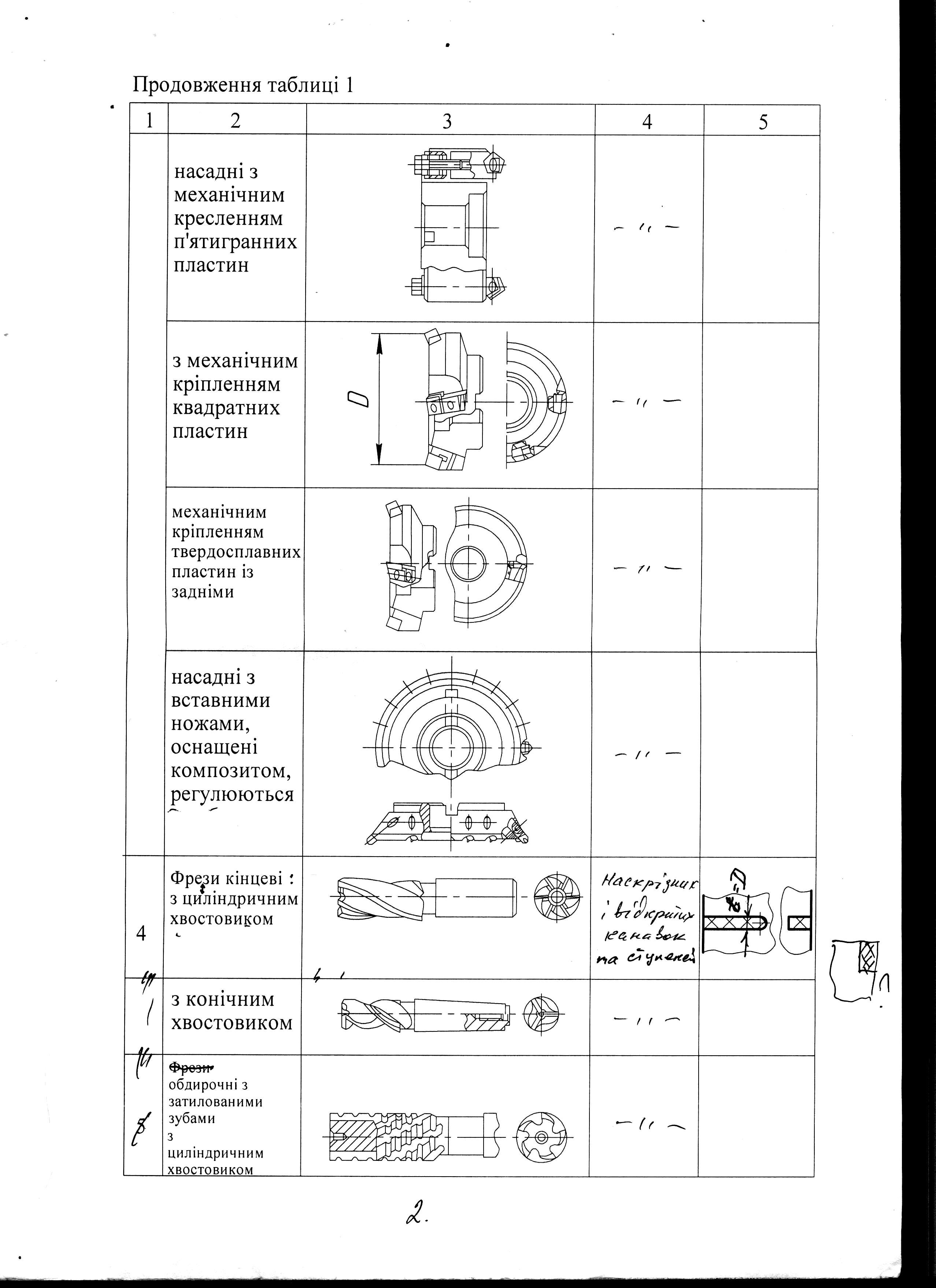

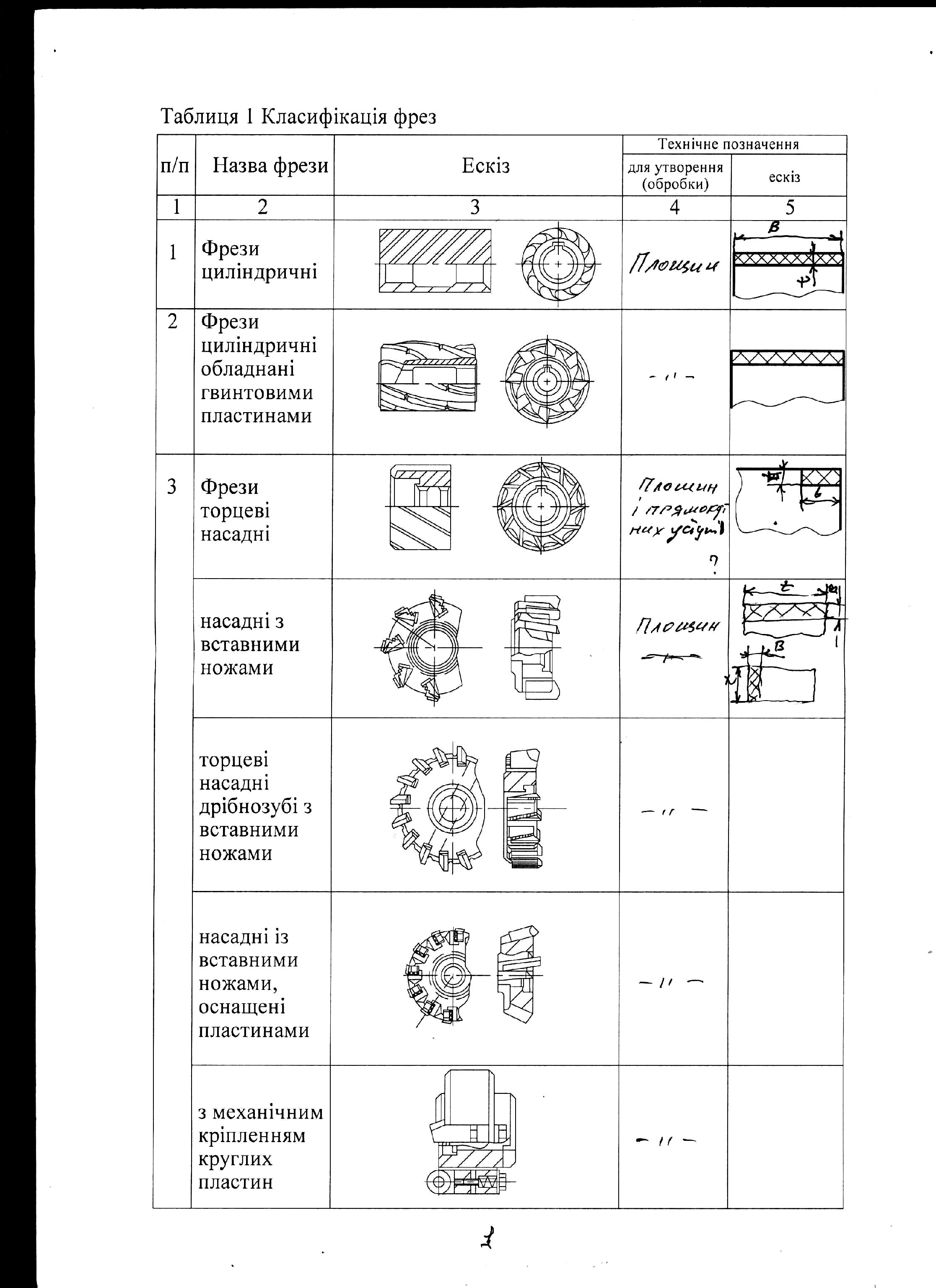

Таблиця 1. Класифікація фрез
№ п/п |
Назва фрези |
Ескіз |
Технічне позначення |
|
Для утворення (обробки) |
ескіз |
|||
1 |
Фрези циліндричні |
|

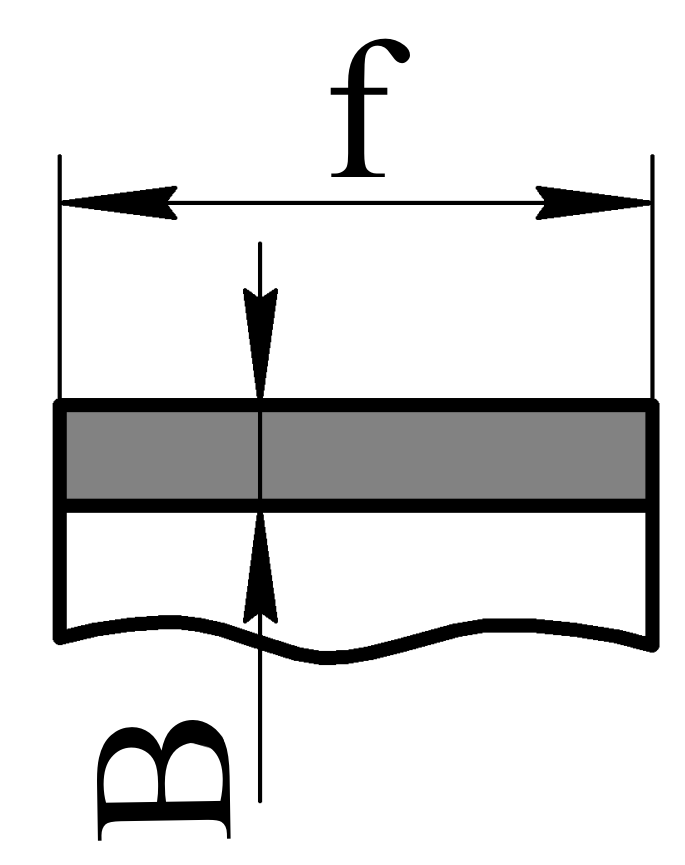

Площин |
|
2 |

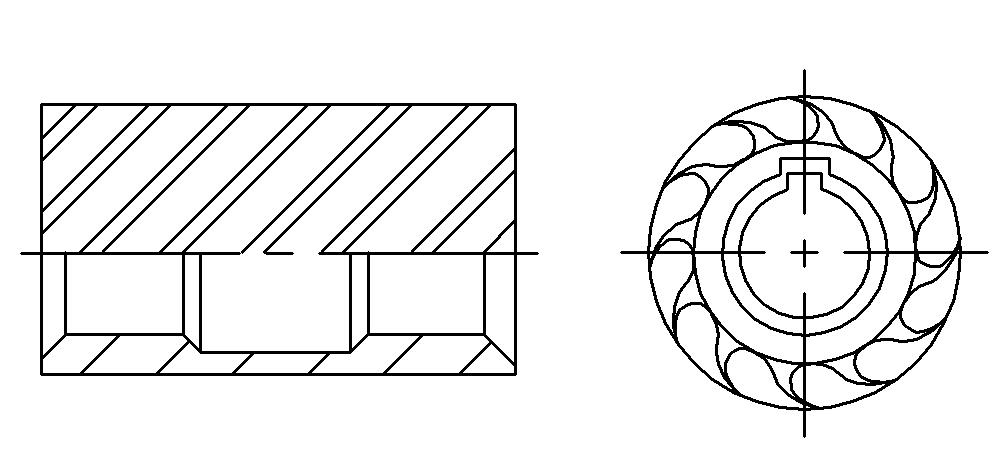

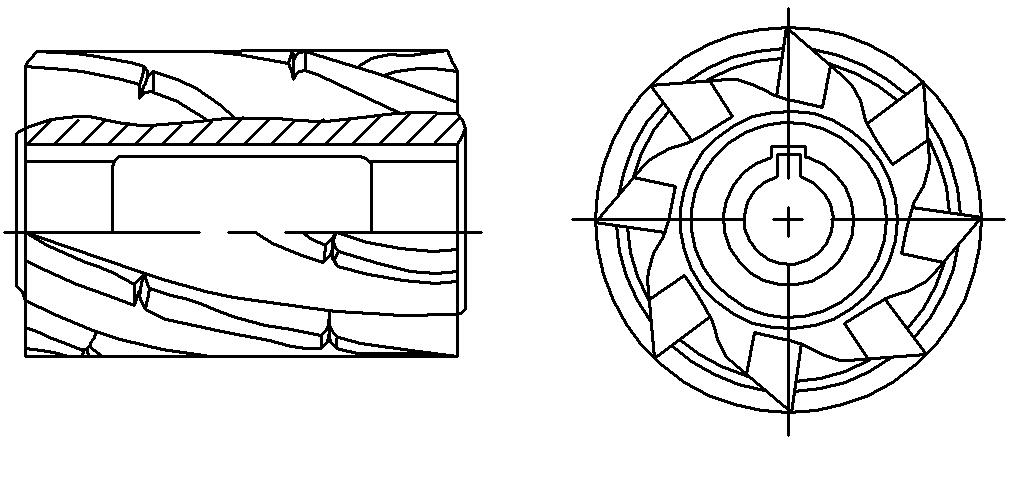

Фрези циліндричні обладнані гвинтовими пластинами |
|
|
|
3 |
Фрези торцевці насадні |
|

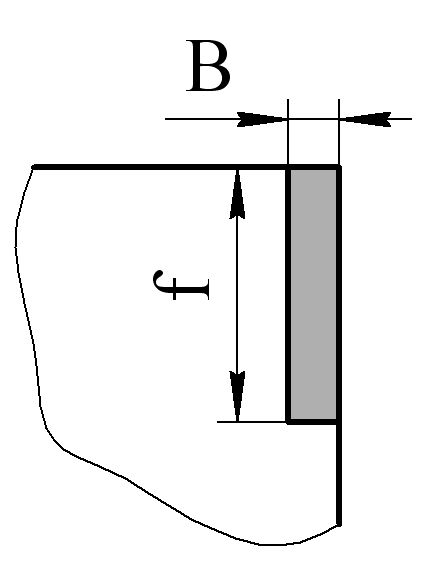

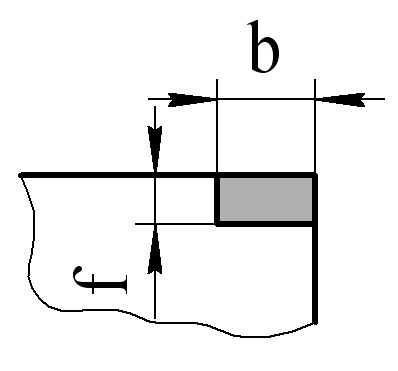

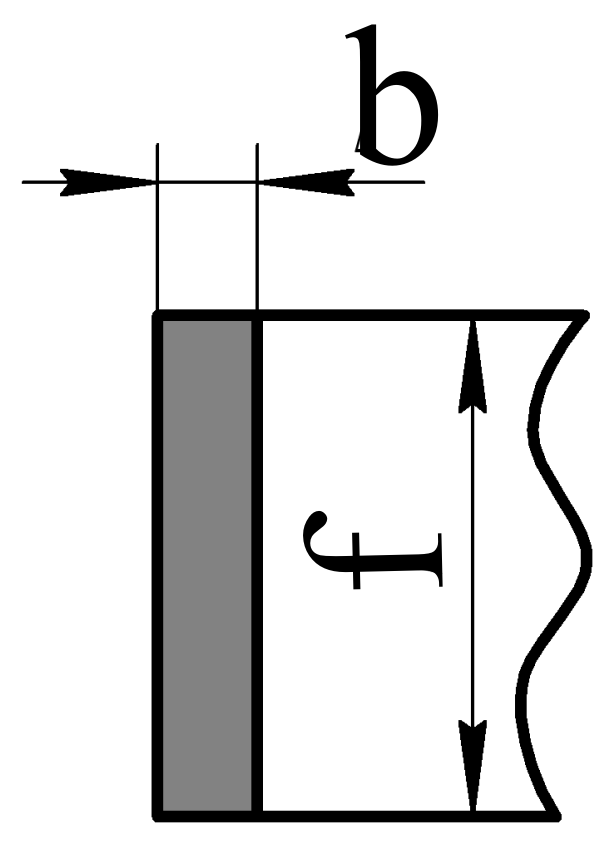

Площин і прямокут-них уступів |
|
Торцеві насадні дрібнозубі з вставними ножами
|
|
|||
|
Насадні із вставними ножами, оснащені пластинами |
|
|
|
З механічним кріпленням круглих пластин |
|
|||
|

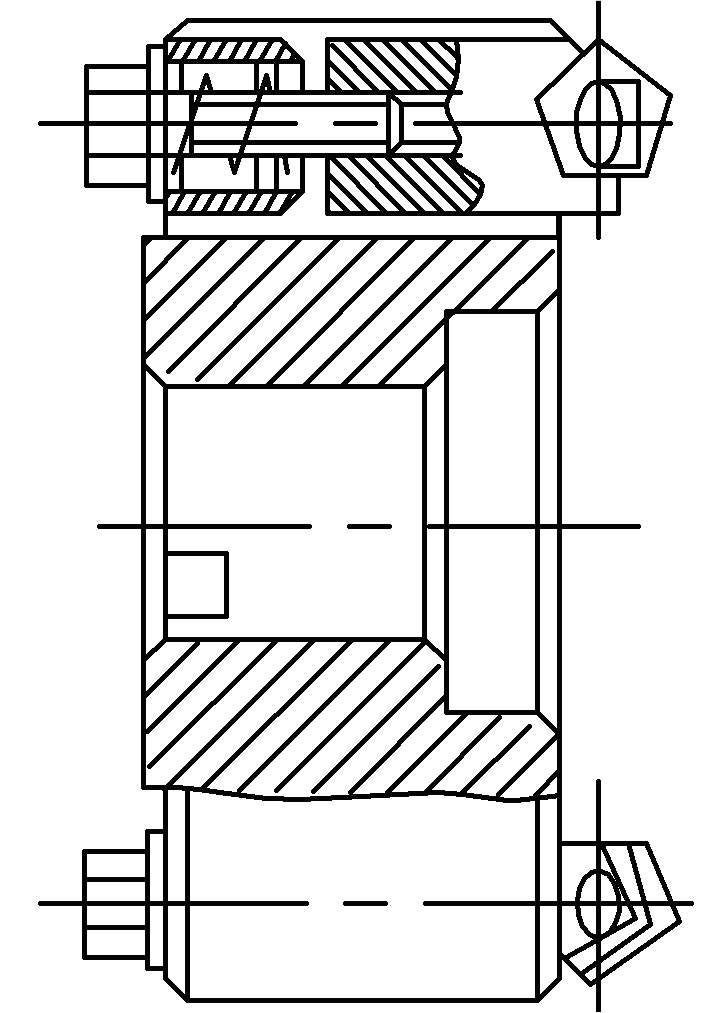

Насадні з механічним кресленням п’ятигранних пластин |
|
||
З механічним крапленням квадратних пластин
|
|
|||
|
Насадні регульовані з вставними ножами, оснащеними композитом |
|
|
|
4 |
Фрези кінцеві: з циліндричним хвостовиком |
|
Наскрізних і відкритих канавок |
|
З конічним хвостовиком |
|
|||

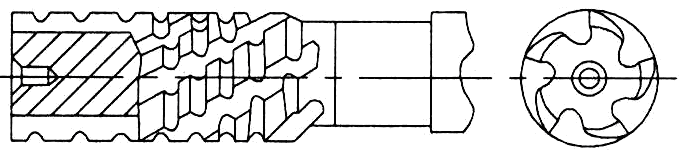

Обдирочні з етилованими зубами з циліндричним хвостовиком |
|
|||
З конічним хвостовиком |
|
|||
З конічним хвостовиком обладнані прямими пластинами |
|
|||
З конічним хвостовиком обладнані гвинтовими пластинами |
|
|||
|
З твердого сплаву |
|
|
|
З механічним кріпленням пластин |
|
|||
З гвинтовим розміщенням пластин |
|
|||

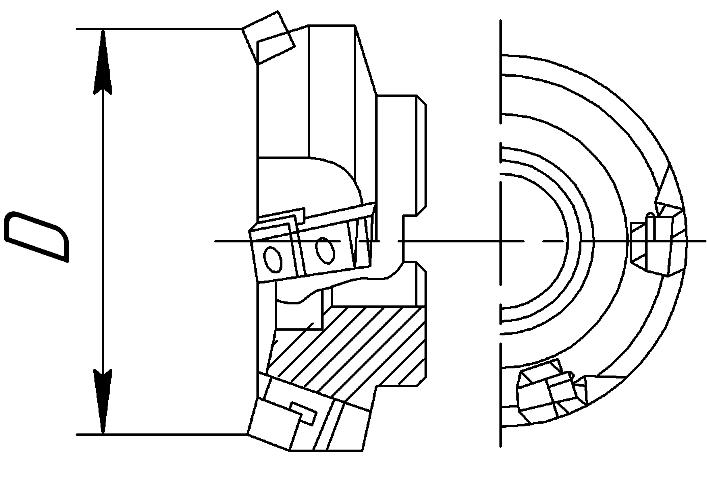

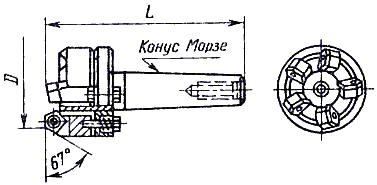

Торцева фреза з механічним кріпленням п’ятигранних твердосплав-них пластин |
|
|||

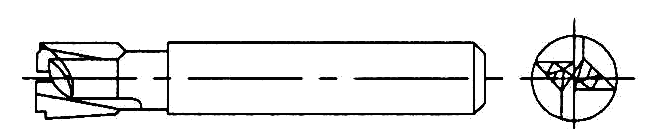

Конічні з конічним хвостовиком (свердло- фреза) |
|

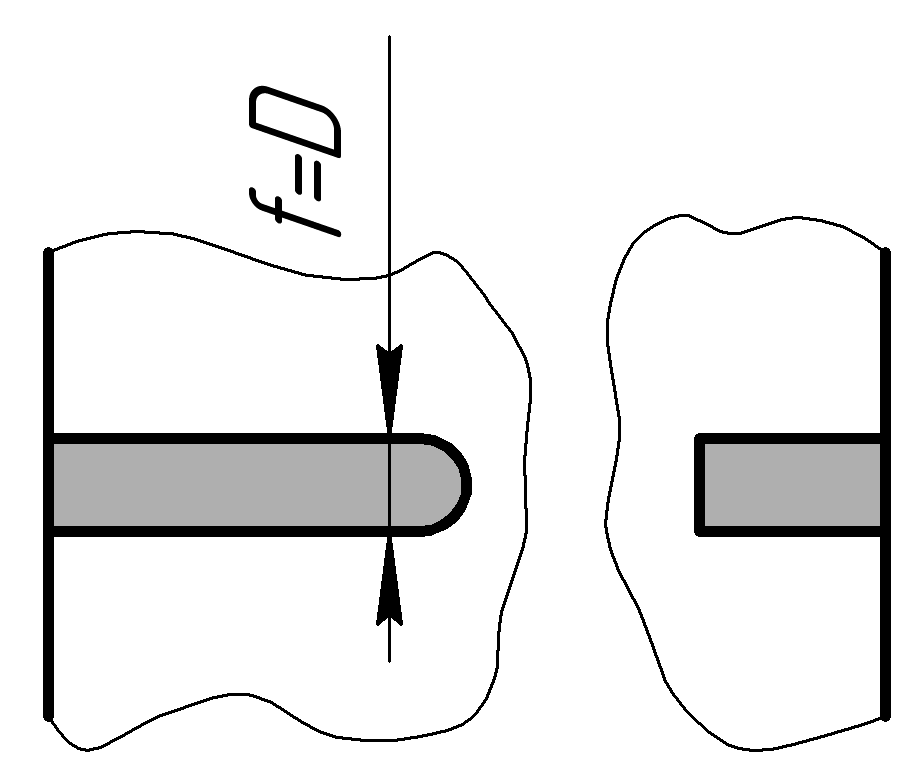

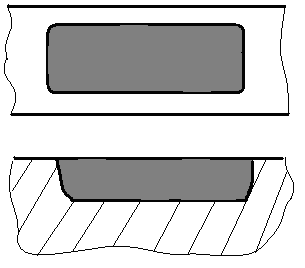

Закритих пазів та вікон |
|
|
5 |
Фрези шпонкові з циліндрич-ним хвостовиком |
|
|
|
З конічним хвостовиком |
|
|||
немірні |
|
|||
Оснащені твердосплав-ними пластинами з циліндричним хвостовиком |
|
|||
З конічним хвостовиком |
|
|||
Цільні |
|
|||
6 |
Фрези дискові Двосторонні |
|
|
|
|
тристоронні |
|

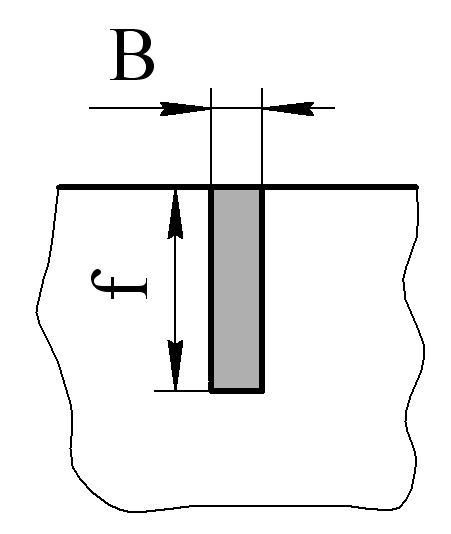

пазів |
|

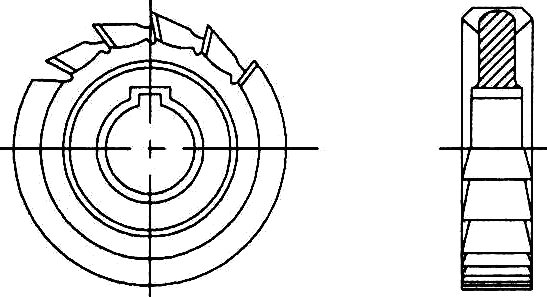

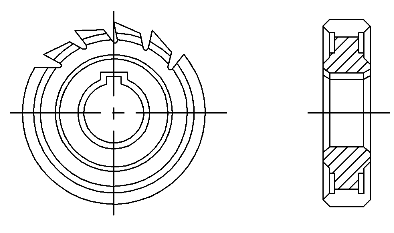

Тристоронні з різнонаправ-леними зубами |
|
|||
Тристоронні з вставними зубами |
|
|||
7 |

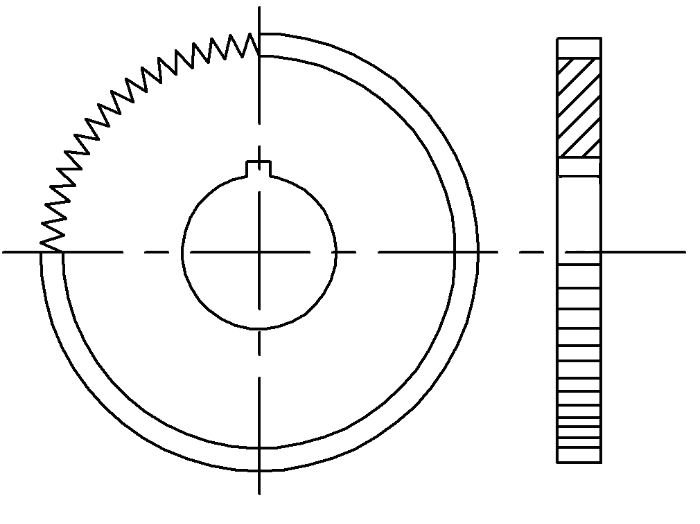

Фрези шліцові (порізні) і відрізна Виконання А |
|
Прорізів, циліндрів та відрізання |
|
|
Виконання Б |
|
|
|
8 |
Фрези дискові напівкруглі А) випуклі |
|

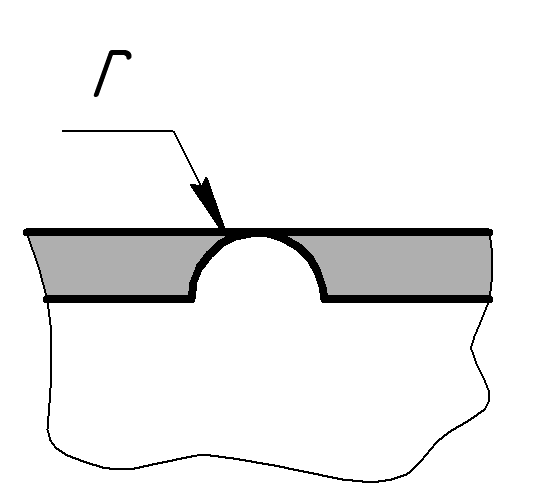

Радіусних канавок |
|
Б) ввігнуті |
|
Випуклих виступів |
|
|
9 |

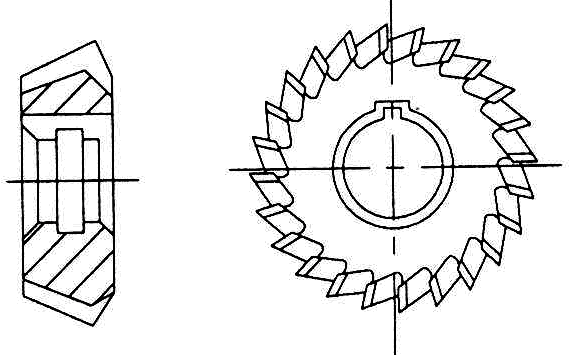

Фрези кутові
А)двокутові несиметричні |
|
Призмати-чних канавок |
|
Б ) однокутові |
|
Пазів типу «хвіст ластівки» |
|
|
10 |
Фрези дискові пазові |
|
Пазів під клинові та призматичні шпонки |
|

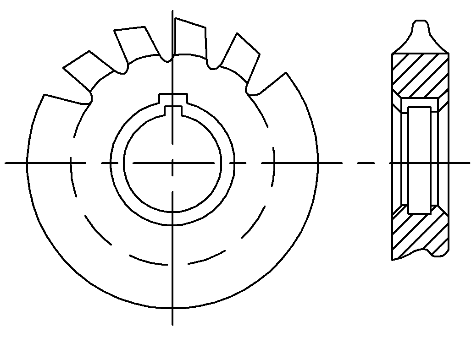

Пазові затиловані |
|
|||
11 |
Фрези для пазових сегментних шпонок Виконання 1
|
|
Пазів під сегментні шпонки |
|
Виконання 2 |
|
|||
Виконання 3 |
|
|||
12 |
Фрези для обробки Т- подібних верстатних пазів з циліндричним хвостовиком |
|

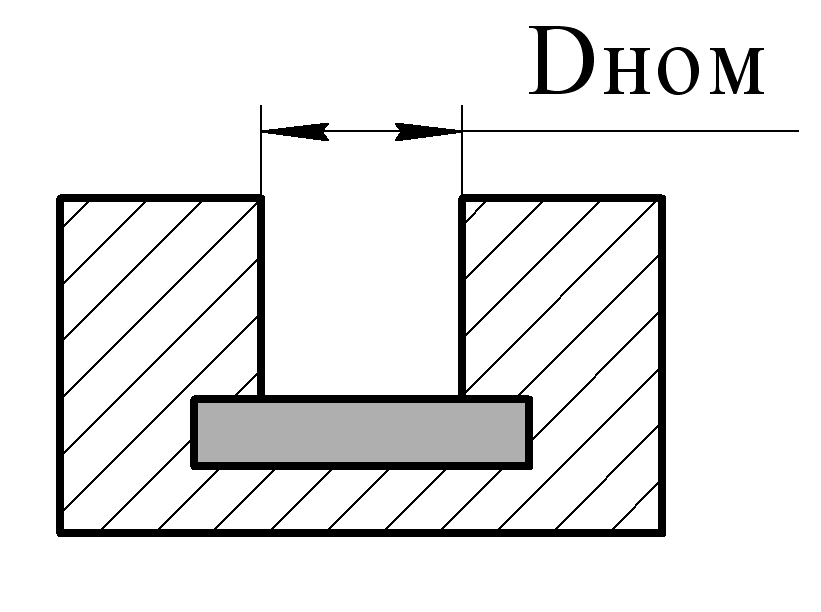

Т- подібних пазів |
|
З конічним хвостовиком |
|
|||
Призматич-ними твердо- сплавними пластинами |
|
|||
13 |

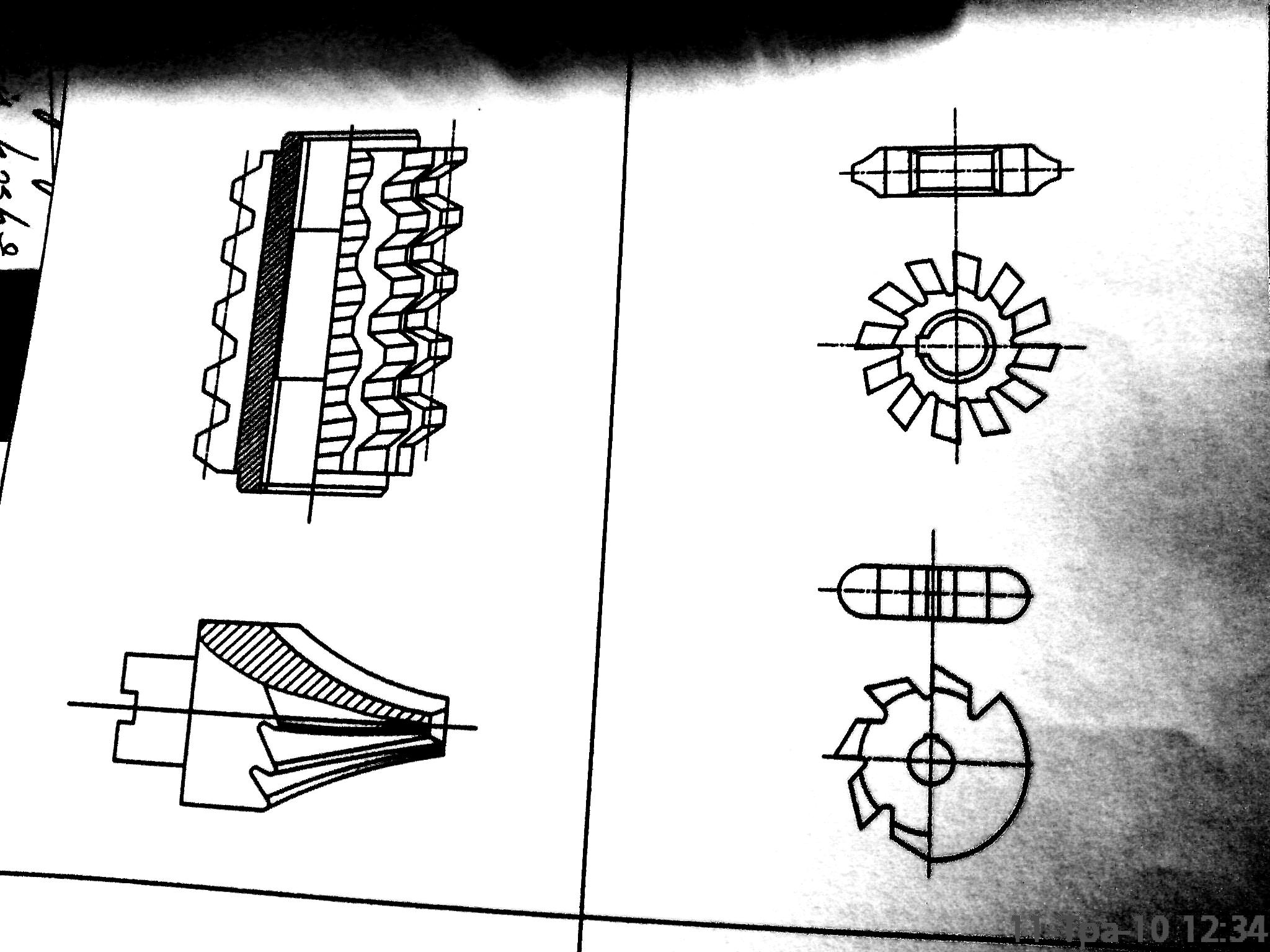

Модульні фрези Дискові |
|
Зубчастих коліс (прямозу-бих, косозубих поверхонь методом копіювання) |
|
Червячні |
|
Циліндрич-них прямозубих і косозубих методом обробки |
|
|
Кінцеві |
|
Зубчастих коліс (прямозу-бих, косозубих поверхонь методом копіювання) |
|
