Порядок і методика виконання роботи
В процесі виконання роботи студент повинен скласти робочі креслення свердла, зенкера, або розвертки по завданню викладача.
На робочому кресленні даються всі необхідні проекції і січення, а також проставляються виміряні значення габаритних розмірів і кутових параметрів.
Діаметри свердла вимірюються за допомогою мікрометра (рисунок 19) або штангенциркуля, на початку і на кінці робочої частини Dn, Dk .
Рисунок 19. Вимірювання діаметра свердла мікрометром.

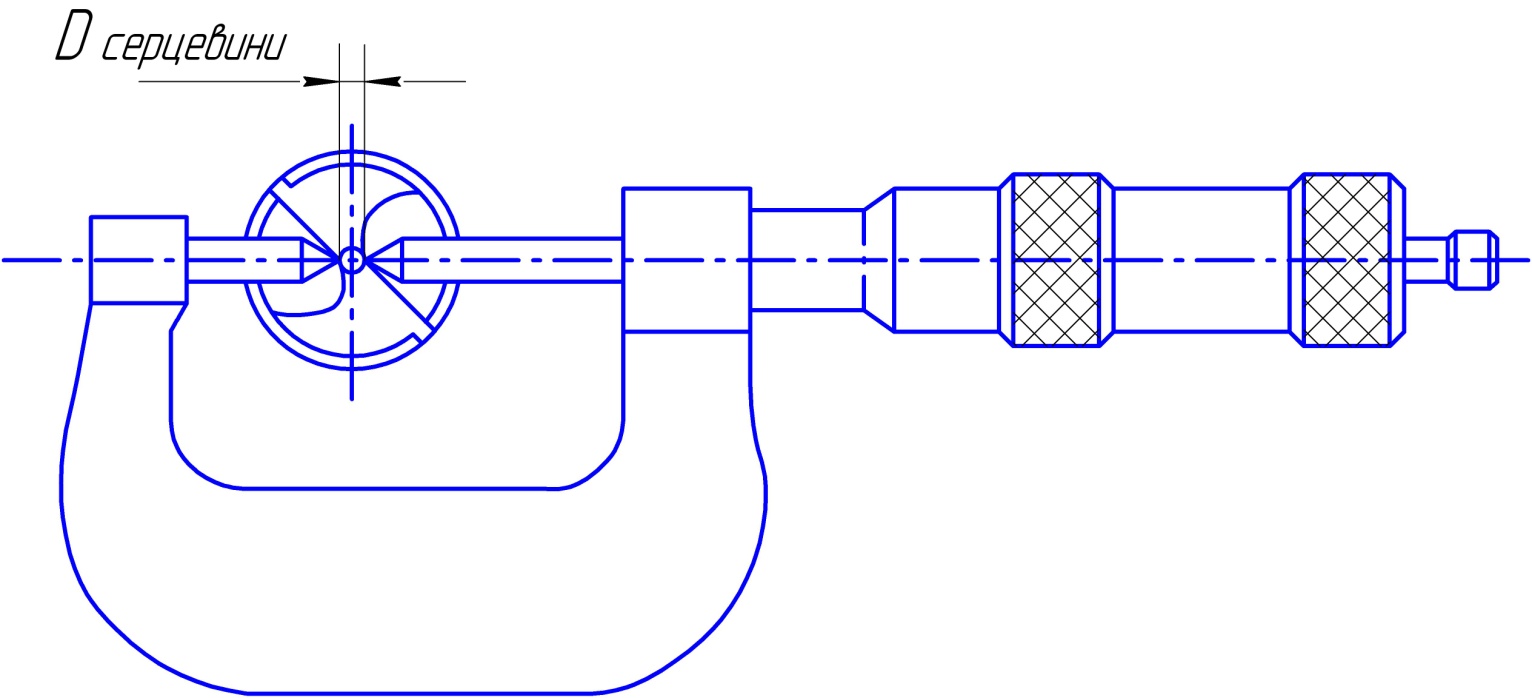

Діаметр серцевини свердла вимірюється за допомогою мікрометра із гострими наконечниками(рисунок 20.), або кронциркулями.
Рисунок 20. Вимірювання діаметра серцевини свердла.
Довжину поперечної кромки К і ширину стрічки вимірюють штангельциркулем при вершині свердла. Загальна довжина L, довжина робочої частини, довжина різальної частини, довжина хвостовика, довжина шийки, довжина лапки, вимірюється масштабною лінійкою.
Номер конуса Морзе хвостовика визначається з таблиці по даних максимального діаметру D конусної частини хвостовика і довжини.
Таблиця 13. Конуси Морзе
№ конуса Морзе |
D, мм |
l2, мм |
0 |
9,212 |
59,5 |
1 |
12,240 |
65,5 |
2 |
17,980 |
78,5 |
3 |
24,051 |
98,0 |
4 |
31,542 |
123,0 |
5 |
44,731 |
155,5 |
6 |
63,760 |
217,5 |
Кут при вершині свердла 2 і кут нахилу поперечної кромки вимірюється універсальним кутоміром (рисунок 21 та рисунок 22).
Рисунок 21. Вимірювання кута 2 універсальним кутоміром.
Визначення кута нахилу гвинтової канавки проводиться двома методами.
Перший метод заключається в тому, що при допомозі масштабної лінійки вимірюють крок гвинтової канавки Н, а значення кута визначають із залежності:
Другий метод заключається в тому, що для визначення кута здійснюють розгортку, виконують прокатування свердла через копіровальний папір на лист з попередньо нанесеними лініями, які проходять паралельно осі свердла і перпендикулярно до торця розгортки. Кут заключний між будь-якою із цифр лінії і лінією, утвореною відтиском гвинтової стрічки і буде кут , який можемо заміряти при допомозі транспортира, або кутоміра, або підраховується по формулі:
,
де а і bкатети довільно взятого прямокутника в мм.
Величина допоміжного кута в плані 1 (кут зворотної конусності свердла)визначається із залежності:
,
де Dnдіаметр свердла на початку робочої частини в мм,
Dkдіаметр свердла на кінці робочої частини в мм,
l0довжина робочої частини свердла в мм.

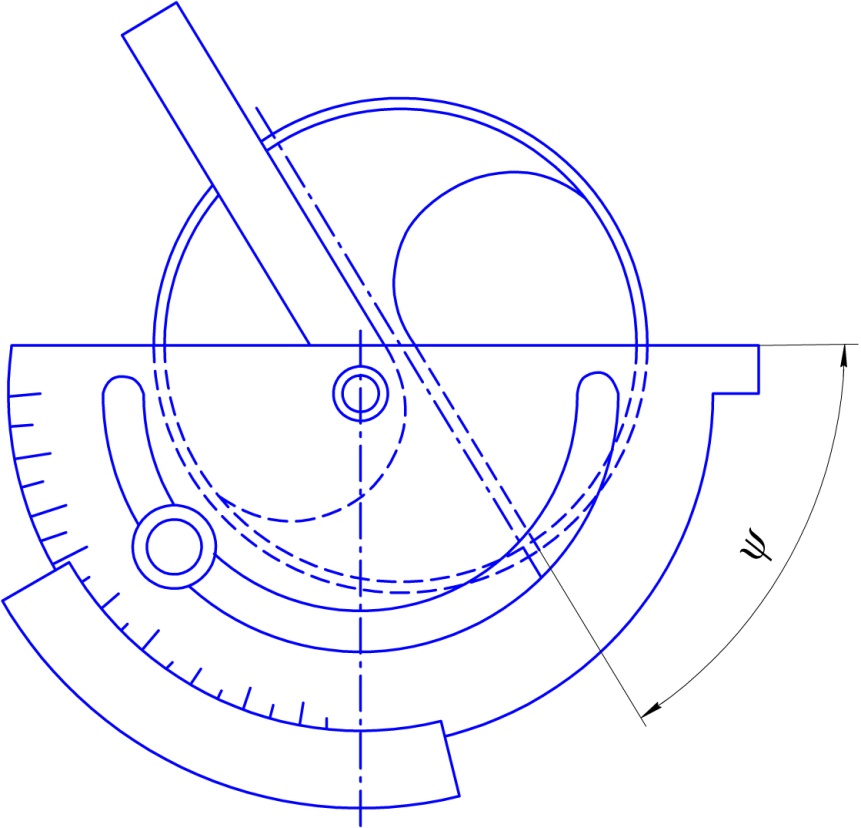

Рисунок 22. Вимірювання кута універсальним кутоміром.
Зміст звіту по роботі
Тема, мета.
Теоретичні відомості
Робоче креслення інструментів для обробки отворів.
Висновок
Міністерство освіти і науки України
Тернопільський національний технічний університет
імені Івана Пулюя
Кафедра:
конструювання верстатів
інструментів та машин
Лабораторна робота № 3
на тему:
“Конструкція, типи та геометрія інструментів для обробки отворів.”
Роботу виконав: ст. гр.
|
Роботу прийняв:
|
Тернопіль - 2010
Контрольні питання
Як змінюється кут в залежності від діаметра ?
Як змінюється кут в залежності від діаметра ?
Як змінюється кут в залежності від діаметра ?
Які ви знаєте конуси Морзе, їх призначення ?
Лабораторна робота №4
Тема: Конструкція, типи і геометрія інструментів для утворення різей.
Мета: Ознайомлення з основними типами різей, інструментами для утворення різей, їх геометрією і конструкцією. Набути навиків вимірювання геометричних параметрів, виконати робоче креслення інструменту.
1. Основні теоретичні відомості.
