1.5. Будова фрез

Фреза – багатозубий інструмент, який являє собою тіло обертання на твірній, торцевій, або і на твірній і на торцевій поверхнях якого розміщені різальні зуби.

За конструкцією фрези виготовляють: суцільні виготовлені з одного куска металу зі вставленими зубами із швидкорізальної сталі, і напаяними твердосплавними пластинками, а також зі вставленими зубами із композитів (ельбор та інші).

Кожен зуб фрези можна розглядати, як найпростіший інструмент – різець (у циліндричної фрези – стругальний різець, торцевих ― прохідний токарний, дискові пазові ― канавковий різець, відрізні фрези пили ― відрізний різець).

Поверхні і різальні кромки різальної частини (зубів) фрез, по аналогії з різцями, мають наступні назви:

Передня поверхня зуба Аγ ― поверхня, по якій в процесі різання сходить стружка.

Задня поверхня зуба Аα ― поверхня, обернена в процесі різання до поверхні різання на деталі.

Ширина задньої поверхні зуба (фаска f) ― віддаль від різальної кромки до лінії перетину задньої поверхні зуба з його спинкою, яка вимірюється в напрямку перпендикулярному до різальної кромки.

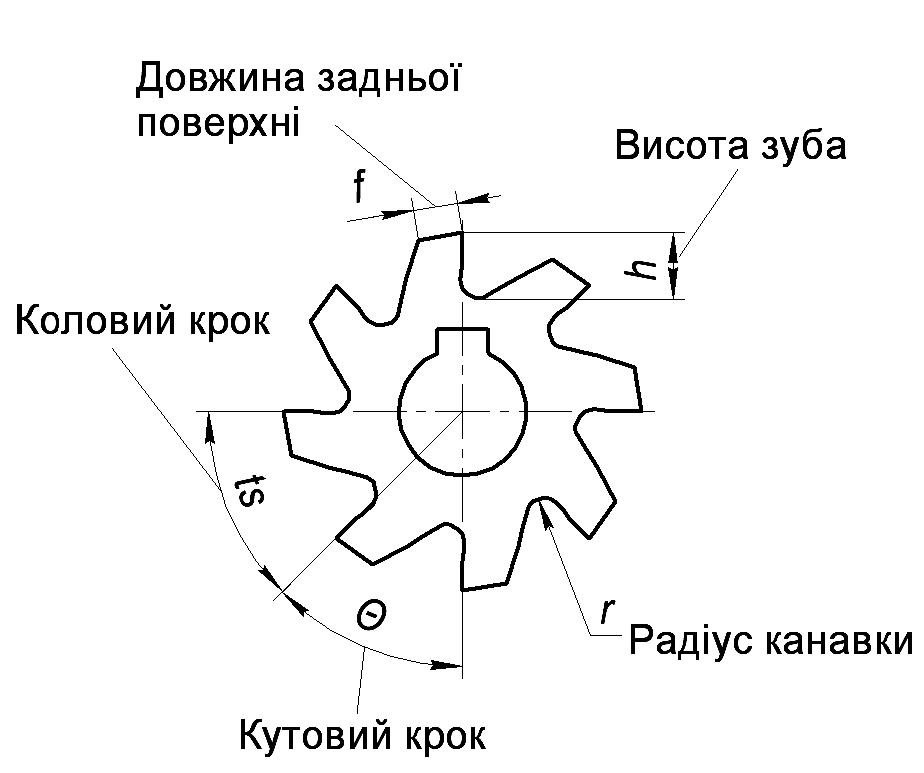

Рисунок 24. Будова фрез.

Спинка зуба ― поверхня суміжна з передньою поверхнею одного зуба і задньою поверхнею сусіднього. Вона може бути плоскою, ламаною і криволінійною.

Висота зуба h ― віддаль між точкою різальної кромки зуба і дном канавки, виміряна в радіальному січенні фрези перпендикулярно до його осі.

Гострокінцевий зуб ― зуб, що загострюють тільки по задній поверхні.

Затилований зуб ― зуб, що загострюють тільки по передні поверхні.

Величина затилування (k) ― величина пониження кривої затилування між головними різальними кромками двох сусідніх зубів.

Канавка ― виїмка для відводу стружки, обмежена передньою поверхнею одного зуба і спинкою сусіднього зуба. Канавки поділяються на прямі і гвинтові.

Канавка пряма ― канавка, паралельна осі фрези.

Канавка гвинтова права ― канавка, направлена по гвинтовій лінії зліва в верх на право.

Канавка гвинтова ліва ― канавка, направлена по гвинтовій лінії з підйомом з права на ліво.

Торцева площина ― площина фрези, перпендикулярна її осі.

Осьова площина ― площина, що проходить через вісь фрези і розглядувану точку головної різальної кромки (леза).

Головна різальна кромка ― лінія утворена перетином передньої і головної задньої поверхні зуба.

У циліндричних фрез головна різальна кромка може бути прямолінійною (по твірній циліндра), нахиленою до твірної циліндра і гвинтовою.

Допоміжної різальної кромки у циліндричних фрез немає.

Фрези, які працюють торцевими зубами мають: головну різальну кромку розміщену на циліндричній частині фрези, головну різальну кромку, розміщену на торцевій поверхні фрези, та перехідну різальну кромку, яка з’єднує головну і допоміжну різальні кромки.

Коловий крок зубів – віддаль між однойменними точками різальних кромок двох сусідніх зубів, виміряна по дузі кола, з центром на осі фрези і в площині перпендикулярній до цієї осі.
