Вимірювач потужності дози дп – 5в

Призначення: ДП – 5В призначений для вимірювання рівнів радіації на місцевості(потужності дози в конкретної точки місцевості), для вимірювання радіоактивного зараження різних предметів по гама - випромінюванню. Потужність  - випромінювання визначається в мілірентгенах на годину для тієї точки простору, в якій розміщений при вимірах відповідний блок детектування приладу. Крім того є можливість виявлення бета – випромінювання.

Основні тактико - технічні характеристики:

Діапазон вимірів по гама - випромінюванню від 0,05 мр/год до 200 р/год, розбитий на шість піддіапазонів. Шкала приладу дворядкова. По нижній шкалі мікроамперметра вимір показників проводиться на першому піддіапазоні в одиницях - рентген/годину, по верхній шкалі на останніх п’яти піддіапазонах - в мр/год. з наступним множенням на відповідний коефіцієнт піддіапазону. Прилад має звукову сигналізацію на усіх піддіапазонах крім першого. Живлення приладу здійснюється від трьох сухих елементів типу КБ-1. Прилад може приєднуватися до зовнішніх джерел постійного струму напругою 3,6,12(12,24) В. Прилад робото спроможний в інтервалі температур від – 40 до +50⁰С. Приладом можна вимірювати зараженість води на глибині до 0.5 м

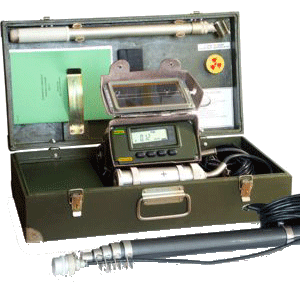

Рисунок 3.2 – Вимірювач потужності дози ДП – 5В

Підготовка приладу до роботи здійснюється в наступному порядку :

0. витягнути прилад з ящика, відкрити кришку футляра, провести зовнішній огляд, причепити до футляра поясний і плечовий ремені;

1. витягнути блок детектування, приєднати ручку до блока;

2. Рисунок 8.4 – ИМД – 5В

   підключити джерело живлення, включити прилад, встановленням ручки вимикача піддіапазонів у положення “” - стрілка приладу повинна бути в режимному секторі. Якщо стрілка мікро амперметру не входить в режимний сектор - необхідно замінити джерела живлення.

Перевірка працездатності приладу здійснюється на всіх піддіапазонах, крім першого (“200”) за допомогою контрольного джерела, для чого екран блока детектування встановлюють в положення “К” і підключають головні телефони. Потім, переводячи почергово вимикач під діапазонів у положення “х1000”, “х100”, “х10”, “х1”, “х0,1”, спостерігають за показниками мікро амперметра і прослуховують звуки в головних телефонах. Стрілка мікроамперметра повинна вийти за межі шкали на 5-му і 6-му піддіапазонах, відхилитися на 4-му, а на 3-му і 2-му може не відхилитися через недостатню активність контрольного джерела. На цих піддіапазонах перевірку здійснюють по наявності звукових сигналів в головних телефонах. Після перевірки ручку вимикача поставити в положення “Викл”, екран блока детектування повернути в положення “Г”. Прилад готовий до роботи.

Робота з приладом:

Радіаційну розвідку місцевості, тобто визначення потужності дози в даної точці місцевості, здійснюють на першому та другому під діапазонах. При рівнях радіації від 0,5 р/год. виміри починають на другому під діапазоні (“х1000”) – при цьому блок детектування залишається в футлярі ; а більше 5 р/год. - на першому під діапазоні. На незнайомій місцевості вимірювання слід починати з першого піддіапазону. При вимірюванні прилад повинен знаходитися на висоті 0,7 - 1м від поверхні землі. В мирний час вимірювання рівнів радіації можна проводити і на інших під діапазонах – 3, 4, 5, 6.

Ступінь радіоактивного забруднення різних предметів визначається в такій послідовності. Вимірюють гама - фон в місці, де буде визначатися ступінь зараженості об’єкту, який обстежується, але на відстані не менше 15 - 20 м від нього. Потім приєднують до приладу головні телефони, блок детектування упорами вперед підносять до поверхні об’єкту на відстань 1,5 - 2 см і поволі переміщують його над поверхнею об’єкту, знаходячи найзабрудніше місце (по рівню звуку в головних телефонах). Знімають показання. З максимальної потужності експозиційної дози, виміряної на поверхні об’єкту, віднімають фон. Результат буде характеризувати ступінь радіоактивного забруднення об’єкту.

Для виявлення бета - випромінювань необхідно спочатку визначити фонове значення гама – випромінювання на відстані 1 – 2 см. від поверхні, що обстежується (екран зонду – в положенні “ Г “). Ручку перемикача під діапазонів послідовно поставити в положення “х 0,1”, “х 1”, “х 10” до отримання відхилення стрілки мікро амперметру в межах шкали.. Далі встановити екран блока детектування в положення “Б”, піднести до поверхні, що досліджується, на відстань 1 - 2 см. Збільшення показань приладу на одному і тому ж піддіапазоні в порівнянні з гама - випромінюванням вказує на наявність бета - випромінювань.

Військовий прилад хімічної розвідки (ВПХР)

Він є основним приладом хімічної розвідки, що знаходиться на озброєнні формувань ЦО.

ВПХР призначений для виявлення наявності отруйних речовин (ОР) та визначення типу ОР у повітрі, на місцевості і техніці, у диму і різних сипучих речовинах.

Принцип робіты приладу: при прокачуванні через індикаторні трубки аналізованого повітря у випадку наявності ОР відбувається зміна фарбування наповнювача трубок, по якому судять про наявність і приблизність концентрації.

У комплекті приладу мається: ручний насос, насадка до насоса, грілка і патрони до неї, електричний ліхтар, захисні ковпачки, протидимові фільтри, лопатка, касеты з 3^МА типами індикаторних трубок. Індикаторні трубки - це запаяні скляні трубки, всередині яких вміщені наповнювач і ампулы з реактивами.

Трубка ИТ-44А с червоним кільцем і крапкою призначена для виявлення ОР нервово-паралітичної дії (Зарину, Зоману, VX). Всередині є 2 ампули - верхня з безбарвним розчином, нижня з розчином жовтого кольору, а також шар наповнювача. Трубки позначені червоним кільцем з крапкою.

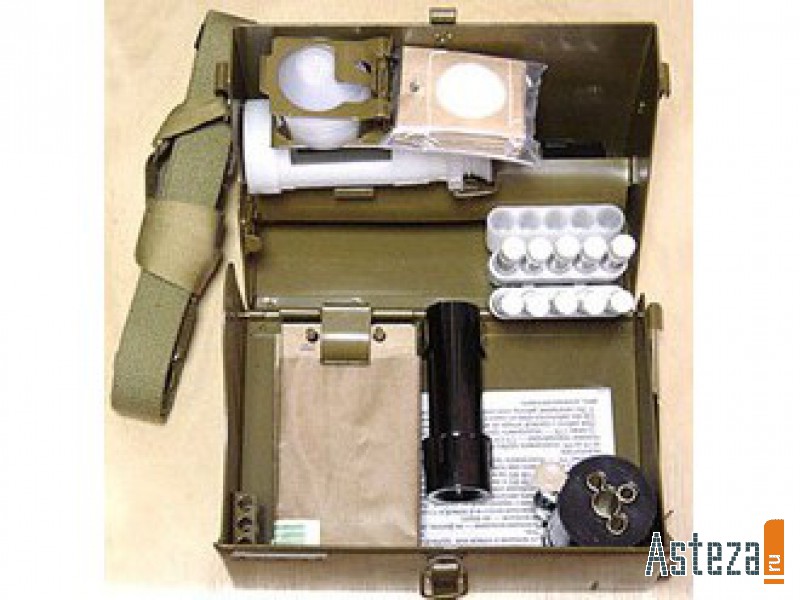

Рисунок 3.3 - Військовий прилад хімічної розвідки (ВПХР)

1 – насос, 2 – насадка до насосу; 3 – захисні ковпачки; 4 – протидимові фільтри;

5 – патрони до грілки; 6 – ліхтар; 7 – грілка; 8 – штир; 9 – лопатка; 10 – касета з індикаторними трубками.

ИТ-45 призначена для виявлення ОР загально отруйної (синильна кислота, хлорциан) і задушливої дії (фосген), позначення (маркування) - три зелених кільця. Трубка має два шари наповнювача; верхній шар наповнювача для виявлення НХР задушливої дії (фарбується в синій колір при дії НХР), нижній шар для виявлення НХР загально отруйної дії (фарбується в малиново - червоний колір при наявності НХР).

ИТ-36 - з одним жовтим кільцем для виявлення ОР шкірно - наривної дії, має тільки шар наповнювача пофарбований в лимонно – жовтий колір(фарбується в коричневий колір при наявності іприту).

Ручний насос поршневого типу призначений для прокачування повітря через ИТ, він має ампуловідкривач, розташований на торці ручки насоса - це два отвори позначені червоною смужкою з крапкою і трьома зеленими смужками, у них розбивають ампулы індикаторних трубок. На торці насоса мається спеціальний пристрій (ніж і два отвори) для відкриття індикаторних трубок.

Насадка до насоса застосовується при визначенні ОР у диму, на місцевості і техніці і в сипучих матеріалах.

Грілка разом з патронами застосовується для підігріву індикаторних трубок при зниженій температурі (ИТ-36 прогрівають при t < 15⁰С, ИТ-45 і 44А при t < 0⁰С).

Протидимові фільтри використовуються при визначенні ОР у димі, ґрунті і сипучих продуктах.

Захисні ковпачки виготовляються з поліетилену і застосовуються для запобігання від зараження НХР насадки при визначенні НХР на техніці і в ґрунті, сипучих матеріалах.
