Линейная свертка
a[n] = [2; 1; 3; -1]; b[n] = [-1; 1; 2];
a[m] |
|
|
2 |
1 |
3 |
-1 |
|
|
|
|
b[0-m] |
2 |
1 |
-1 |
|
|
|
|
|
|
s[0] = 2∙(-1)=-2 |
b[1-m] |
|
2 |
1 |
-1 |
|
|
|
|
|
s[1] = 1∙(-1)+2∙1=1 |
b[2-m] |
|
|
2 |
1 |
-1 |
|
|
|
|
s[2] = 3∙(-1)+1∙1+2∙2=2 |
b[3-m] |
|
|
|
2 |
1 |
-1 |
|
|
|
s[3] = 2+3+1 = 6 |
b[4-m] |
|
|
|
|
2 |
1 |
-1 |
|
|
s[4] = 6-1 = 5 |
b[5-m] |
|
|
|
|
|
2 |
1 |
-1 |
|
s[5] = -2 |
b[6-m] |
|
|
|
|
|
|
2 |
1 |
-1 |
s[6] = 0 |
Циклическая свертка
a[n] = [2; 1; 3; -1]; b[n] = [-1; 3; 2; 1];
a[m] |
|
|
|
|
2 |
1 |
3 |
-1 |
|
|
|
|
|
b[0-m] |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
s[0]=2∙(-1)+1∙1+3∙2-1∙3=2 |
b[1-m] |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
s[1]=2∙3+1∙(-1)+3∙1-1∙2=6 |
b[2-m] |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
s[2]=2∙2+1∙3+3∙(-1)-1∙1=3 |
b[3-m] |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
1 |
2 |
3 |
-1 |
s[3]=2∙1+1∙2+3∙3-1∙(-1)=14 |

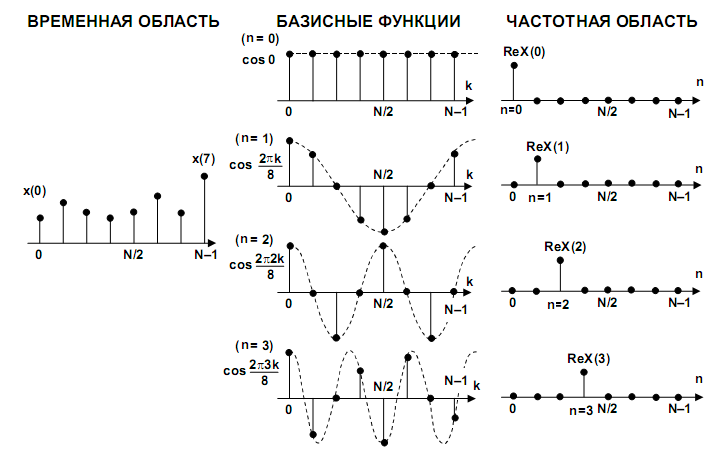

СВЕРТКА ОТСЧЕТОВ ВО ВРЕМЕННОЙ ОБЛАСТИ
С БАЗИСНЫМИ ФУНКЦИЯМИ ПРИ ДПФ ДЛЯ N=8
МАТРИЦА ДИСКРЕТНОГО ПРЕОБРАЗОВАНИЯ ФУРЬЕ
у = АDFT x
Формула для элемента матрицы в n-м столбце и m-й строке:
ДПФ СИНУСОИДАЛЬНОГО СИГНАЛА
С ЦЕЛЫМ ЧИСЛОМ ПЕРИОДОВ В ВЫБОРКЕ
ДПФ СИНУСОИДАЛЬНОГО СИГНАЛА
С НЕЦЕЛЫМ ЧИСЛОМ ПЕРИОДОВ В ВЫБОРКЕ
РАЗМЫВАНИЕ СПЕКТРА ДЛЯ СЛУЧАЯ ДВУХ СИГНАЛОВ

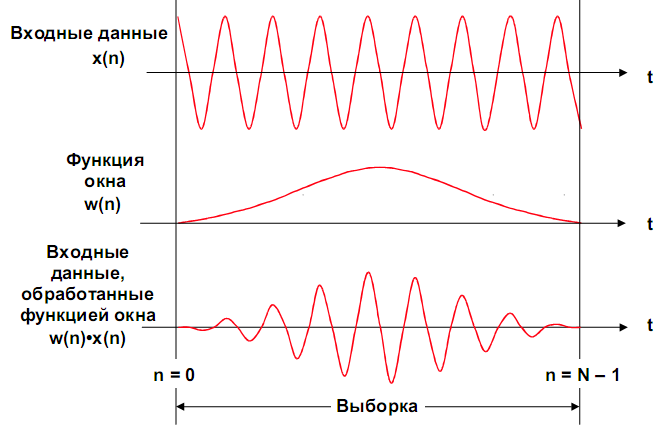

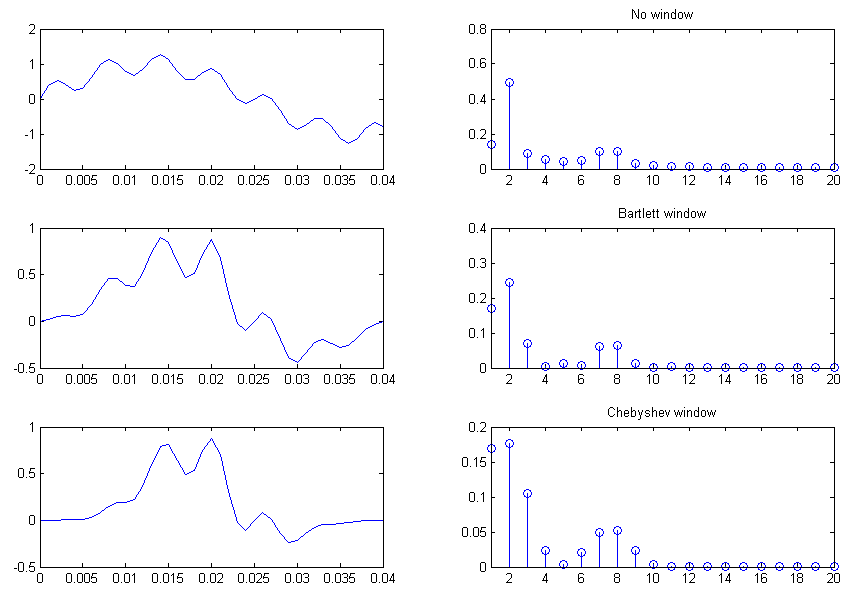

ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ОКОННОЙ ФУНКЦИИ

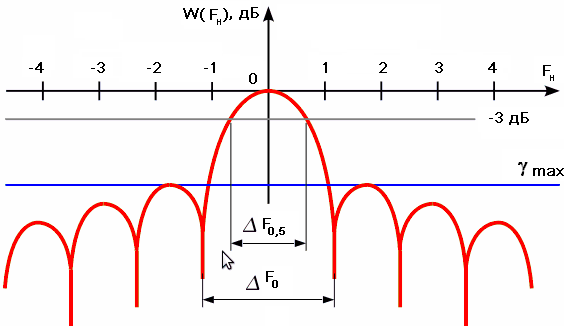

ПАРАМЕТРЫ ВЕСОВЫХ ФУНКЦИЙ
ХАРАКТЕРИСТИКИ ВЕСОВЫХ ФУНКЦИЙ
Наименование окна |
ΔF0 |
ΔF0,5 |
γmax, дБ |
β, дБ |
Скорость спада, дБ/окт |
Прямоугольное |
2 |
0,89 |
-13 |
0 |
6 |
Бартлетта |
4 |
1,33 |
-26,5 |
-6 |
12 |
Ханна |
4 |
1,5 |
-31,5 |
-6 |
18 |
Блэкмана |
6 |
1,7 |
-58 |
-7,54 |
18 |
ПРЯМОУГОЛЬНОЕ ОКНО
ОКНО БАРТЛЕТТА
ОКНО БЛЭКМЕНА
ОКНО ХАННА
КОЭФФИЦИЕНТЫ РЯДА ФУРЬЕ
МАТРИЦА ПРЕОБРАЗОВАНИЯ ФУРЬЕ
СТЕПЕННОЙ РЯД W ДЛЯ N=8
МАТРИЦА ПРЕОБРАЗОВАНИЯ ФУРЬЕ
С УЧЕТОМ ПЕРИОДИЧНОСТИ W
БПФ ДЛЯ N=4
f={f0, f1, f2, f3}
СТЕПЕННОЙ РЯД W ДЛЯ N=4
ПЕРЕПИШЕМ МАТРИЦУ
УЧТЕМ
ПЕРЕПИШЕМ МАТРИЦУ
РАЗОБЪЕМ МАТРИЦУ, ВЫПОЛНИВ ПРОРЕЖИВАНИЕ
ИЛИ ВОЗВРАЩАЯСЬ К КОЭФФИЦИЕНТАМ
ПЕРЕХОДЯ К ЧИСЛЕННЫМ ЗНАЧЕНИЯМ ПОЛУЧИМ
или

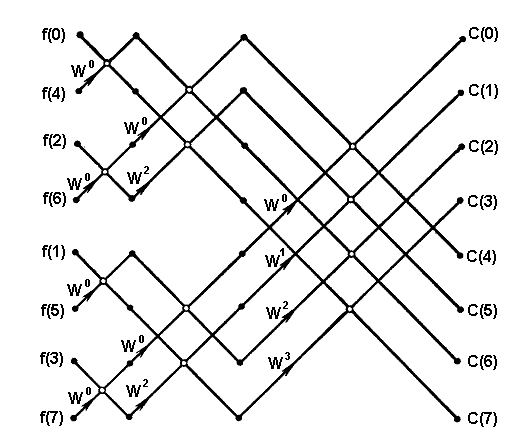

ДПФ ДЛЯ 8-ТОЧЕЧНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ
ВЫДЕЛЕНИЕ СИММЕТРИИ
УЧЕТ ПЕРИОДИЧНОСТИ W
УЧТЕМ:
ПЕРЕСТАНОВКА РАЗРЯДОВ И СОРТИРОВКА
ДЛЯ 8-ТОЧЕЧНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ
-
ИСХОДНЫЙ СИГНАЛ
СИГНАЛ ПОСЛЕ ПЕРЕСТАНОВКИ
DEC
BIN
DEC
BIN
0
000
0
000
1
001
4
100
2
010
2
010
3
011
6
110
4
100
1
001
5
101
5
101
6
110
3
011
7
111
7
111
