Эластичные уплотнения

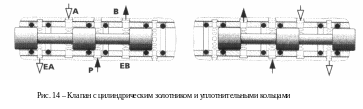

Наиболее распространенные конструкции золотников и уплотнений показаны на рис. 14 и 15. На рис. 14 уплотнительные кольца круглого сечения устанавливаются в канавках на теле золотника и вместе с ним перемещаются в металлической гильзе. Для уменьшения износа уплотнительных колец рабочие каналы корпуса в гильзе разделены на большое количество мелких отверстий.

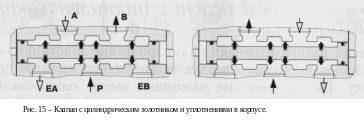

В распределителе, изображенном на рис. 15, уплотнения находятся в корпусе и удерживаются в нужном положении при помощи секционных проставок.
На рис. 16 показан цилиндрический золотник с кольцами овального сечения. Ни одному из них не требуется пересекать расточки в корпусе. Кольца только открывают или закрывают соответствующую клапанную щель. Такая конструкция обеспечивает отсутствие утечек при минимальном трении золотника, что способствует чрезвычайно длительному сроку службы распределителя.
«Металлическое уплотнение»

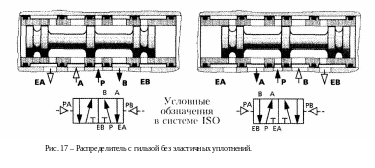

Распределители с тщательно притертыми по сопрягаемым поверхностям металлическими гильзой и золотником (рис. 17) имеют очень малое сопротивление трения, обладают высоким быстродействием и исключительно длительным сроком службы. Такие распределители рекомендуется использовать в условиях повышенной частоты переключений и нагрузки по причине существенно большего ресурса работы. В процессе износа и формирования зазора, например, в 0,003 мм будет иметь место небольшой внутренний переток воздуха с расходом около одного децилитра в минуту. Это не имеет большого значения до тех пор, пока не возникает необходимости удерживать исполнительное устройство в неподвижном положении в течение некоторого времени (например, в 5/3 распределителе с закрытой центральной позицией).
РАСПРЕДЕЛИТЕЛИ С ПЛОСКИМ ЗОЛОТНИКОМ

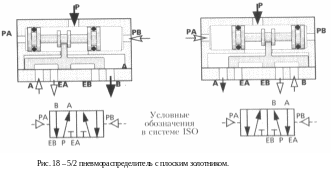

Направление потока воздуха в таком распределителе зависит от положения ползуна (плоского золотника), выполненного из металла, нейлона или пластика. Ползун перемещается за счет движения поршня с эластичными уплотнениями, который управляется сжатым воздухом (рис. 18).
КРАНОВЫЕ РАСПРЕДЕЛИТЕЛИ
Металлический диск с отверстиями (рис. 19) поворачивается вручную, обеспечивая связь между отверстиями в корпусе распределителя. Распределение давлений по поверхностям диска создает усилие, которое прижимает его к сопряженной поверхности, в результате чего утечка сводится к минимуму. Рабочее давление подается в пространство над диском.
Вспомогательные клапаны
ОБРАТНЫЙ КЛАПАН

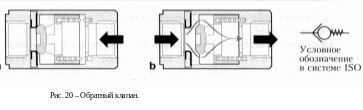

Обратные клапаны (рис. 20) обеспечивают свободную подачу воздуха в одном направлении, а в другом ее перекрывают. Обратные клапаны устанавливаются в регуляторах скорости, самоуплотняющихся фитингах и т. п.
ДРОССЕЛЬ С ОБРАТНЫМ КЛАПАНОМ
Дроссель с обратным клапаном, который еще иногда называют регулятором скорости, состоит из обратного клапана и регулируемого дросселя, заключенных в один корпус.

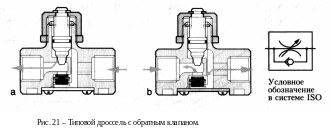

На рис. 21 показан пример конструкции дросселя с обратным клапаном и указано направление потока воздуха. На рис. 21 а) воздух свободно поступает в цилиндр. На рис. 22 б) воздух поступает к выхлопному отверстию распределителя через дроссель, при этом величина расхода ограничена.
