Лекция №2.2 Методика расчета необходимых транспортных средств для транспортировки буровой установки в пределах куста и за его пределы
Транспортировка за пределы куста
Рисунок 2.3 – Схема транспортировки ВЛБ на тяжеловозах
Количество тракторов при транспортировке на тяжеловозах:
,
где Q, QТ – нагрузка от массы блока, кН;
z – число тяжеловозов;
v – скорость перемещения блока, м/с;
α – угол подъема трассы;
μ – коэффициент трения трассы;
N – мощность двигателя трактора, л.с.;
k1 – коэффициент, учитывающий нервномерность движения тракторов.
,
где Qг.т. – грузоподъемность тяжеловоза, кН;
Количество тракторов при транспортировке на санях:
,
где k2 – коэффициент, учитывающий врезание саней в грунт.
Транспортировка в пределах куста (на примере ВЛБ)
Полное статическое сопротивление перемещению ВЛБ:
Nпер = Nп.т. + Nу + WВЛБ,
где Nп.т. – полное сопротивление трения при движении ВЛБ с учетом трения реборд колес о рельс;
Nу – сопротивление от уклона рельсового пути;
WВЛБ – сопротивление от ветровой нагрузки на ВЛБ.
Nп.т. = Nт.с.кр,
где кр – коэффициент трения реборды колеса о рельс;
Nт.с. – сопротивление трения при движении ВЛБ, приведенное к радиусу колеса:
,
где Dк – диаметр ходового колеса;
Мс – момент сопротивления:
,
где f – коэффициент трения скольжения;
dп – диаметр подшипника скольжения;
QВЛБ – суммарная нагрузка на рельс от перемещаемого блока:
QВЛБ = РВЛБ + Ртр + Рпл,
где РВЛБ, Ртр , Рпл – нагрузка соответственно от массы ВЛБ, от массы комплекса труб, установленных на левом и правом подсвечниках и от массы платформы.
Nу = α QВЛБ,
где α – расчетный уклон, сотые доли длины пути.
WВЛБ = Wв + Wсв + Wук,
Wв = qвnдnрквНвВв,
Wсв = qсвnдnрксвНсвВсв,
Wук = qукnдnркукНукВук,
Тянущее усилие гидроцилиндра:
,
где р – рабочее давление в гидросистеме;
Dц – внутренний диаметр гидроцилиндра;
dшт – диаметр штока гидроцилиндра;
η - КПД гидроцилиндра.
Коэффициент запаса по тянущему усилию:
,
где кц – число одновременно работающих цилиндров.
Скорость перемещения ВЛБ
,
где Qга – производительность гидроагрегата.
Время перемещения ВЛБ за один ход гидроцилиндра:
,
где Vшт – объем штоковой полости гидроцилиндра:
,
где Lц – ход поршня гидроцлиндра.
Тема №3. Буровые сооружения Лекция №3.1 Буровые вышки. Назначение. Типы. Параметры. Конструктивное исполнение
Буровые сооружения предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке. В состав буровых сооружений буровой установки входят: основания; буровая вышка; каркасно-панельные укрытия; приемные мостки; стеллажи.
Буровые вышки
Назначение
для подвешивания талевой системы;
для размещения кронблока и средств механизации;
для размещения свечей бурильных труб в вертикальном положении (за пальцем);
для восприятия нагрузок, возникающий при спуско-подъемных операциях и при бурении.
Типы
По типу опоры на основание, а также методам монтажа разделяют на башенные и мачтовые.
Шифр
башенные БВ53/320
БВ – вышка башенная;
53 – полезная высота, м;
320 – грузоподъемность, т
мачтовые
старое обозначение: ВМА-45х320, ВМП-45х320, ВМР-45х320
ВМ – вышка мачтовая;
А, П, Р – тип (А-образная, П-образная);
новое: УМ45/225-Р, УМ4-45/500-Р, УМ31/175-ОГР
У - Уралмаш;
М, М4, ОГ – тип (мачтовая А-образная, 4-х опорная или с открытой передней гранью)
Р, А – ручная расстановка свечей или для работы с комплексом АСП.
Параметры
полезная высота (расстояние от пола буровой до подкронблочной рамы);
грузоподъемность (допускаемая нагрузка на крюке), кН;
нагрузка на крюке при испытании, кН;
длина свечи, м;
расстояние между опорами рамы кронблока (верхняя база), м;
расстояние между ногами (нижняя база), м;
конструктивная высота вышки, м;
масса вышки, т.
Конструктивное исполнение
Вышка башенного типа.
Четыре несущие ноги, связанные решеткой в единую пространственную ферму – четырехгранную усеченную пирамиду. Четыре опоры установлены на основании (ВБ53/320: нижнее основание 10х10, верхнее 2х2, конструктивная высота 56,8 м, масса вышки 40 т).
Ноги верхний и нижних секций имеют опорные плиты, которыми они крепятся к основанию и к подкронблочной раме при помощи болтов.
Число секций – 9, высота секции – 6 м.
Каждая секция состоит из отдельных деталей:
4 ноги (трубы 245х12);
4 пояса соединяющие ноги в верхней и нижней частях (трубы 194х6);
диагональные тяги (пруток Ø24 или 30 мм).
Пояса и диагональные тяги болтами соединяются с приваренными к ногам вышки косынками. Ноги соединяются фланцами.
Внизу в передней (со стороны приемного моста) и задней гранях вышки имеются ворота высотой 10,5…12 м, состоящие из 2-х полураскосов.
1 – козлы; 2 – подкронблочная площадка; 3 – лестница; 4, 5 – балкон; 6 – нога; 7 – диагональная тяга; 8 – пояс.
Рисунок 3.1 – Башенная вышка
Подкронблочная рама – цельносварная, на ней монтируется кронблок, подкронблочная площадка и козлы с роликом.
Вышка имеет 2 балкона (верхний на высоте 35,1 м, нижний – 23,1 м). Балконы состоят из 4-й площадок и каркасных укрытий. К площадкам крепятся пальцы для размещения бурильных труб и люлька верхового рабочего.
На 4-й секции крепится площадка для обслуживания стояка и крепления к нему гибкого шланга.
На вышке имеются маршевые лестницы и переходные площадки.
В нижней части ног вышки – кронштейны под домкраты для центрирования.
Вышка мачтовая А-образная.
Две ноги в виде решетчатых ферм, в сечении ферм прямоугольник или треугольник. Каждая нога состоит из секций, сваренных из труб, секции соединяются фланцами. Секции длиной 10 м, всего секций – 4.
УМ45/320: конструктивная высота 52 м, нижняя база 10,3 м, верхняя 2,2 м, масса 27 т.

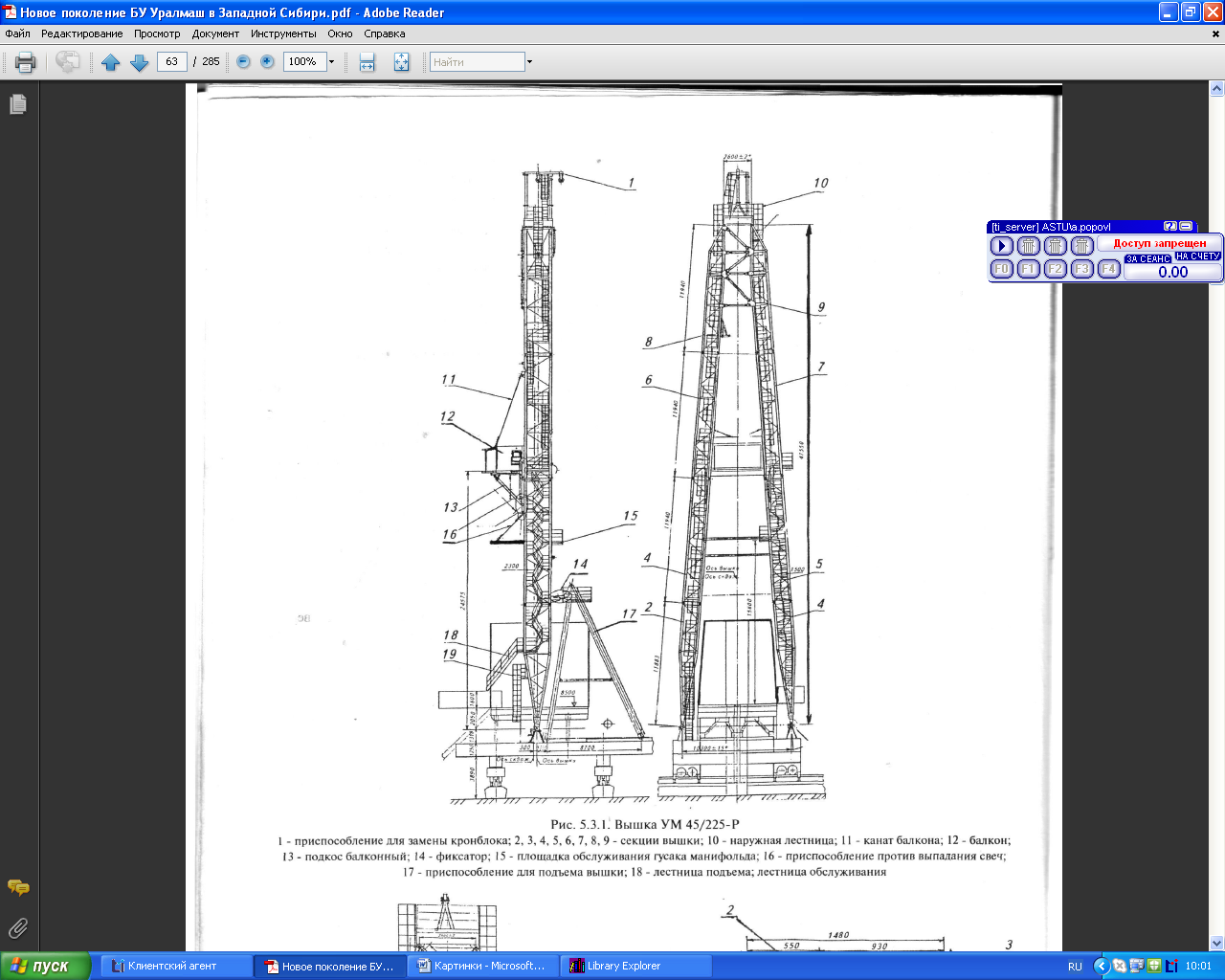

1 – приспособление для замены кронблока; 2…9 – секции вышки; 10 – наружная лестница; 11 – канат балкона; 12 – балкон; 13 – подкос балконный; 14 – фиксатор;
15 – площадка для обслуживания гусака манифольда; 16 – приспособление против выпадения свеч; 17 – приспособление для подъема вышки; 18 – лестница подъема;
19 – лестница обслуживания.
Рисунок 3.2 – Мачтовая вышка
Нижняя и верхняя секции имеют проушины. Верхняя секция шарнирно соединяется с подкронблочной рамой. В верхней части ноги соединяются между собой поясами и двумя парами винтовых стяжек. Нижняя секция шарнирно соединяется со стойками на подвышечном основании.
Устойчивость вышки в вертикальной плоскости перпендикулярной плоскости ног обеспечивается двумя подкосами из труб Ø426 мм (в верхней части соединены с мачтами, в нижней – с опорами, установленными на основании).
В качестве элементов, удерживающих вышку в вертикальном положении, применяются козлы или поперечная рама (портал). Портал монтируется на подвышечном основании и крепится к мачтам ног вышки с помощью горизонтальных фиксаторов (используется как приспособление для подъема вышки).
Балкон на расстоянии 24,1 м с двумя люльками, пальцами для свечей и площадкой для механизма расстановки свечей и магазина для установки свечей.
На одной из ног – маршевые лестницы с переходными площадками до балкона, от балкона – лестницы туннельного типа. Для предотвращения случайного падения свечей в сторону мостков или лебедки – предохранительные пояса.
Вышка мачтовая с открытой передней гранью.
Несущая конструкция – мачта, трехсекционная наклоненная под углом 2,7º с открытой передней гранью, шарнирно опирающаяся четырьмя опорами на стойки опорного модуля трансмиссии ротора. Сечение ног – квадратный замкнутый профиль. Состоит из 3-х модульных секций:
Модуль верхней секции содержит металлоконструкции секции, кронблок с инерционной лебедкой для безопасного перемещения персонала по лестнице-стремянке, монтажную тележку кронблока, канатную лебедку, секцию лестницы-стремянки и электрооборудование.
Модуль средней секции содержит металлоконструкции секции, верхнюю секцию стояка манифольда с площадкой для его обслуживания, вторую инерционную лебедку, секцию лестницы-стремянки и электрооборудование. Модуль приспособлен для размещения платформы на два положения бурильных свечей: 16 и 18 м.
Модуль нижней секции содержит металлоконструкции секции, установку поворотных блоков для канатов пневмораскрепителя, нижнюю секцию стояка манифольда, гидропривод к подъемным телескопическим гидроцилиндрам, секцию лестницы стремянки и электрооборудование.
Модули укомплектованы в заводских условиях кронблоком, крюкоблоком с заправленным талевым канатом, канатной лебедкой с заправленным на ней избытком талевого каната, осветительными приборами, лестницами-стремянками.
Каждый модуль соединяется четырьмя пальцами с другим модулем. Все секции на задней грани имеют направляющие для перемещения по ним крюкоблока на тележке при растягивании талевой системы при монтаже.
1 – модуль нижней секции; 2 – площадка стояка; 3 – модуль средней секции; 4 – платформа; 5 – модуль верхней секции; 6 – оттяжки
Рисунок – Вышка с открытой передней гранью
