Фильтр в рельсовых цепях с кодированием током

частоты 50 Гц

Принято решение при всех видах тяги применять рельсовые цепи только с частотой 25 Гц. Естественно, на участках с автономной и электрической тягой постоянного тока кодирование АЛСН осуществ­ляется на частотах 50 Гц. Поэтому появились рельсовые цепи, в кото­рых предусмотрено (с помощью развязывающих фильтров) наложение кодовых сигналов АЛСН частоты 50 Гц на непрерывный сигнал рельсо­вой цепи частоты 50 Гц.

В тех случаях, когда рельсовые цепи (кодируемые и некодируемые или разных маршрутов) питались от одного преобразователя частоты, на многих станциях было зафиксировано появление разрешающих сигналов АЛСН на локомотивах, стоящих на путях у закрытых сигна­лов и в данных маршрутах некодируемых. Это произошло из-за того, что напряжение частоты 50 Гц при кодировании передается не только в рельсы данной рельсовой цепи, но и через первичную обмотку питаю­щего трансформатора на обмотку питания током частоты 25 Гц другого трансформатора.

Это напряжение может быть таким, что рельсовые цепи, которые не кодируются в данном маршруте, и те, что не имеют приборов кодиро­вания, получают сигнал, достаточный для приема его локомотивными устройствами. Чтобы снизить это напряжение до безопасного, в конце обвязки питания блоков БПК (рис. 26) устанавливают последователь­ный контур, настроенный на резонансную частоту 50 Гц, состоящий из двух конденсаторов (МБГЧ-1-250В) емкостью 20 мФ и двух после­довательно соединенных реакторов РОБС-ЗА сопротивлением по 80 Ом каждый на частоте 50 Гц. Элементы фильтра контролирует реле ДСШ-13А, которое при неисправности фильтра отключает кодирование.

Рис. 26. Схема включения фильтра ФЛ

Третий фидер

Для обеспечения более надежного электроснабжения устройств электрической централизации разработана система питания с исполь­зованием третьего фидера. Для подключения третьего фидера устанав­ливают дополнительную панель (рис. 27, а). На эту панель выводят фидеры 2Ф и ЗФ. На существующую панель выводят фидер 1Ф. Вторым на этой панели является общий вход фидеров 2Ф и ЗФ. Такое разделе­ние входов фидеров позволяет переключать фидеры в случае их повреждений.

Для включения третьего фидера на панели ПВ-6 устанавливают третий контактор ЗКТ (рис. 27, б) для контроля фаз, повторитель ЗФ реле фидеров, дополнительный пакетный выключатель для пере­ключения с фидера ЗФ на фидеры 1ф и 2Ф, а также лампы контроля состояния фидеров.

Схемы контроля фаз и состояния фидера аналогичны действующим схемам для фидеров 1Ф и 2Ф. В данной схеме фидеры 1Ф и 2Ф являются основными, ЗФ - дополнительным, поэтому переключение питания на третий фидер происходит после того, как пропадает напряжение на первом и втором фидерах. Автоматическое переключение на фидер ЗФ произойдет даже тогда, когда не будет напряжения на одном из основ­ных фидеров, а на другом будет обрыв обмотки контактора. Автомати­ческое переключение с фидера ЗФ на основные происходит при появле­нии напряжения на этих фидерах, т. е. появляется гарантированное питание станции.

Для осуществления схемных зависимостей в цепь питания обмотки контактора 1КТ включены контакты реле ЗКТ (выход К12-3), а контак­тора 2КТ - тыловой контакт реле ЗФ1 (выход К12-1). Реле ЗФ1 исклю­чает возможность одновременного срабатывания контакторов 1КТ и 2КТ. Реле ЗФ1 имеет замедление на отпускание 0,3 с и поэтому пере­ключение с фидера ЗФ осуществляется преимущественно на фидер 1Ф.

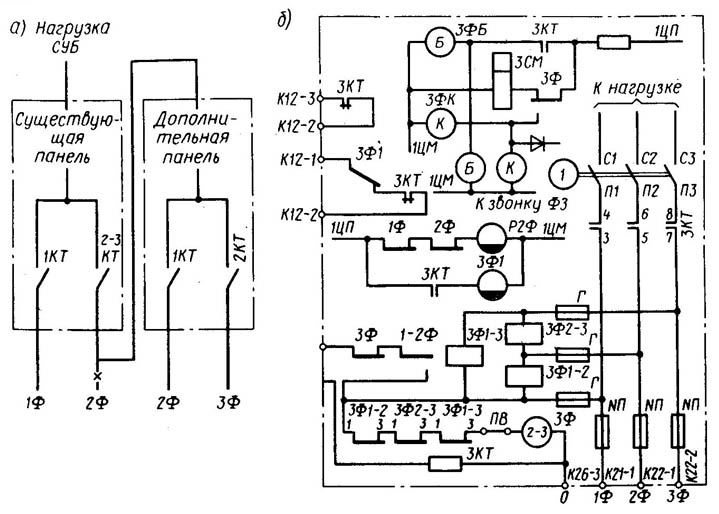

Рис. 27. Схемы включения третьего фидера
