Надежны ли элементы конструкции автоматических устройств?
Такой вопрос далеко не праздный, когда речь идет о безопасности движения. Вот пример. Вяземская дистанция. Дорога на Ржев. Однопутная импульсно-проводная автоблокировка. На сигнальных установках 2/9, 4/7 перегона ложно горит разрешающий огонь (рис 19). При обследовании обнаружен прожог плат розеток реле НМШ между контактами 41-42-43 и 21-22-23 реле 2Н, коммутирующего питающие и релейные концы рельсовой цепи в зависимости от направления движения. Произошло объединение этих тройников, и напряжение питающего конца оказалось полностью приложенным непосредственно к импульсному путевому реле (соответствующей полярности), заставляя его работать под колесами поезда.
Можно ли было предусмотреть такой случай при разработке и эксплуатации системы? Вряд ли. Но, несомненно, его надо учесть при разработке новых систем и проанализировать существующие системы на подобные отказы.
Р ис. 19. Схема, иллюстрирующая ложную работу путевого реле
Из-за чего же произошел прожог платы? Грозы в это время не было. Возможно, произошел пробой муфты Фирсова на станции Новодугинская, а на конце плеча питания высоковольтной линии автоблокировки на силовом трансформаторе, питающем пост ЭЦ станции Касня, сработали разрядники РВП6. Таким образом, токи от возникшей волны перенапряжения с конца плеча до подстанции "стягивались" к рельсам и встречали на своем пути изолирующие стыки. Стремясь их обойти, токи по перемычкам "зашли" в шкафы автоблокировки и через разомкнутые контакты 41-43 реле 2Н прожгли плату и вошли в рельсы смежной рельсовой цепи. Чем ближе к станции Новодугинская, тем больше следы прожога из-за поступления токов из земли.
На сигнальной установке 5/6 один из изолирующих стыков был пробит, а на контакте реле прожога не было. Требованиям безопасности должны отвечать не только реле, но и штепсельные розетки для реле, провода, шкаф. С точки зрения диэлектрической прочности они должны быть рассчитаны на возможно максимальные перенапряжения, возникающие в устройствах железнодорожной автоматики.
Устройства защиты должны быть способны с гарантией ограничивать эти перенапряжения. Другой путь "не верить" путевому реле или другим реле и предусматривать дополнительные проверки и зависимости, как это, например, сделано в системе автоблокировки УСАБ.
Защита от залипания якоря реле
Многообразны причины отказов аппаратуры. Есть довольно необычные. Подтверждением может служить случай, который произошел на одной из магистралей страны. Направление Москва - Юг. Поезда везут тысячи отдыхающих, стремительно проезжая зеленые огни светофоров. В релейных шкафах этих огней очень уютно себя почувствовала маленькая мошка, которая любит тепло и активно размножается, стремясь любыми путями проникнуть поближе к обмотке реле. Часто это случается на перегонах Змиевка - Глазуновка, Орел - Стишь, Глазуновка - Малоархангельск Московской дороги.
Мошка, проникая в корпус реле, попадает не только между контактами, вызывая ложное включение красного огня, но и под якорь. При срабатывании реле якорь раздавливает мошку, из-за чего она прилипает, а в мороз и примерзает. Особенно это свойственно реле, имеющим легкие якоря с малым напряжением отпускания, например АНШ5-1600 и АНШ2-700. Как правило, эти реле выполняют наиболее ответственные команды на включение разрешающего огня (реле Ж, З и др.). Таким образом, реле I класса надежности из-за условий эксплуатации перестают удовлетворять требованиям безопасности и требуют дополнительной проверки или дублирования.
Известно несколько случаев залипания якоря таких реле в шкафах автоблокировки, например из-за несоблюдения технологического процесса при ремонте реле в РТУ дистанции или выпуске на заводе. Примером может служить случай, происшедший 3 января 1989 г. на перегоне Мухтолово - Балахониха Муромской дистанции Горьковской дороги. На сигнальной точке 4 вместо желтого огня горел зеленый из-за неразмыкания фронтовых контактов реле З (АНШ5-1230) при отсутствии напряжения на обмотках. Реле выпустил Камышловский электротехнический завод в 1985 г.; оно было проверено в РТУ дистанции без вскрытия и установлено в эксплуатацию в декабре 1985 г.
При расследовании установлено, что основной причиной неразмыкания фронтовых контактов явилось несоответствие зазоров между якорем и скобой нормативным значениям (0,05-0,15 мм), а также конструктивный недостаток (асимметричное расположение контактных групп). Корпус этого реле имел трещины в результате падения.

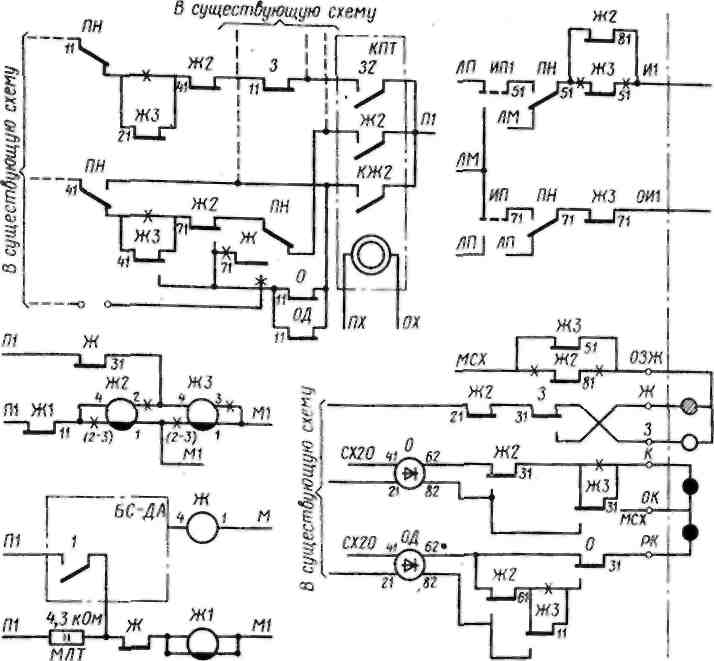

Учитывая последствия данного случая, были приняты меры по предотвращению подобных отказов. Организованы проверки соблюдения технологического процесса изготовления и ремонта таких реле, изменена конструкция, т. е. сделана симметричная контактная система, реле АНШ5 заменены на АНШ2, внесены изменения в схемы действующих устройств числовой кодовой автоблокировки (рис. 20). Для повышения безопасности движения поездов и обеспечения взаимного контроля реле Ж и Ж1 и повторителей этих реле в случаях заклинивания реле, примерзания якоря и др. предусмотрены: подача извещения на переезд включением в провода цепи извещения по одному контакту повторителей Ж2 и ЖЗ реле Ж и Ж1; выключение разрешающего и включение красного огня на светофоре контактами реле Ж2 и ЖЗ; отключение кодирования контактами реле Ж2 и ЖЗ в цепи трансмиттерного реле. Реле I класса надежности обеспечивают безопасность в совокупности с различными схемными решениями повышения безопасности.
Рис 20. Схема защиты ответственных схем при залипании якоря реле Ж
