5.7. Способы улучшения тяговых свойств и топливной экономичности автомобилей с гидропередачами Применение блокируемых гидротрансформаторов
Такие гидротрансформаторы имеют специальную фрикционную муфту, позволяющую соединять (блокировать) между собой насос и турбину, в результате чего передача крутящего момента от вала насоса к валу турбины происходит без потерь. Блокировка обычно осуществляется автоматически при достижении коэффициентом трансформации значения, близкого к единице.

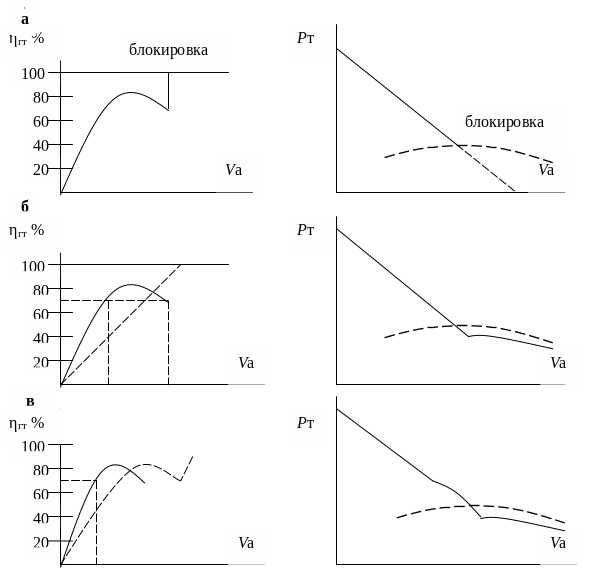

На рис. 40 для блокируемого гидротрансформатора показана зависимость от скорости КПД и тяговой силы. На участке ав тяговая сила изменяется с изменением скорости движения, как у автомобиля с механической коробкой на прямой передаче.
Применение комплексных гидротрансформаторов
Применение комплексных гидротрансформаторов основано на том, что при Kгт < 1 КПД гидротрансформатора меньше, чем КПД гидромуфты. Если работу гидротрансформатора ограничить только зоной высоких КПД (обычно ηгт > 0,7), то диапазон изменения передаточных отношений, а, следовательно, и диапазон изменений скоростей движения автомобиля будет небольшим(рис. 37б). В результате перехода гидротрансформатора при Kгт = 1 на режим гидромуфты значительно увеличивается диапазон передаточных отношений, соответствующих высоким значениям КПД
Переход гидротрансформатора на режим гидромуфты происходит автоматически в связи с тем, что реактор установлен на муфте свободного хода, а при Kгт < 1 момент Мр меняет знак (формула 108) и заставляет реактор вращаться, как одно целое с насосом.
Применение гидромеханической коробки передач
Применение гидротрансформатора в сочетании со ступенчатой коробкой передач (гидромеханическая передача) позволяет, во-первых, увеличить диапазон изменения тяговой силы (при заданном коэффициенте Kгт трансформации) и, во-вторых, увеличить диапазон скоростей, соответствующих высоким значениям КПД гидротрансформатора (рис. 37в). Чем больше число ступеней коробки, тем выше преобразующие свойства гидромеханической передачи и больше диапазон скоростей, при которых гидротрансформатор имеет высокий КПД (лучше топливной экономичности автомобиля). Однако с увеличением числа ступеней механической части гидромеханическая передача усложняется. Поэтому обычно число передач ограничивается двумя-тремя. Переключение передач обычно производится автоматически.
Р
б)
в)
Глава 6 тяговый расчет автомобиля
6.1. Задачи тягового расчета
Задачей тягового расчета является определение конструктивных параметров автомобиля обеспечивающих его заданные тяговые свойства.
В процессе тягового расчета подбираются:
а) внешняя характеристика двигателя;
б) передаточные числа трансмиссии.
Задаваемыми параметрами обычно являются:
а) тип автомобиля;
б) грузоподъемность или максимальное число пассажиров;
в) максимальная скорость движения Ма max по шоссе с заданным коэффициентом дорожного сопротивления ψv;
г) максимальное дорожное сопротивление ψmax на низшей передаче в трансмиссии.
Указывается также тип двигателя (карбюраторный, дизель), иногда делаемый тип трансмиссии (механическая, гидромеханическая и т.д.).
Для проведения тягового расчета приходится выбирать ряд параметров, входящих в формулы для определения расчетной мощности двигателя и передаточных чисел трансмиссии проектируемого автомобиля. К таким параметрам относятся: полная масса автомобиля Ма и распределение ее по осям, коэффициент полезного действия трансмиссии ηтр, радиусы колесами rk и rd, коэффициент обтекаемости Kв, площадь лобового сопротивления F.
Полную массу автомобиля Ма определяют как сумму собственной массы автомобиля (снаряженной массы автомобиля) и массы груза и пассажиров, включая водителя. Собственная масса автомобиля подбирается в зависимости от его типа по статистическим данным с учетом конструктивных изменений, предполагаемых в проектируемом автомобиле.
Чаще всего в различного рода справочной литературе приводится сухая масса, т.е. масса автомобиля без полезной нагрузки, воды, масла, бензина, возимого комплекта инструмента, радиооборудования. Для легковых автомобилей сухая масса подбирается в зависимости от класса автомобиля и предполагаемого литража двигателя, который ориентировочно выбирается еще до начала тягового расчета и окончательно уточняется после подбора внешней характеристики двигателя.
Масса снаряжения легкового автомобиля также определяется по статистическим данным в зависимости от класса. Согласно этим данным масса снаряжения для автомобилей различных классов колеблется в пределах от 30…50 кг для автомобилей особо малого класса до 180…195 кг для автомобилей высшего класса.
Расчетная масса одного пассажира в нашей стране, и в большинстве западных стран принята равной 70 кг, а масса багажа на каждого пассажира 10 кг.
Для грузовых автомобилей масса снаряженного автомобиля может быть найдена по коэффициенту тары ηт, равному отношению снаряженной массы автомобиля к номинальной грузоподъемности. Для определения этого коэффициента также используют статистические данные.
Для автомобилей с различной грузоподъемностью коэффициент тары различен. Обычно чем больше грузоподъемность, тем меньше коэффициент тары. Для современных автомобилей средней грузоподъемности (3…5 т) коэффициент тары близок к единице. У грузовых автомобилей повышенной проходимости коэффициент тары значительно выше, чем у автомобилей, предназначенных для движения по дорогам.
Полная масса проектируемого грузового автомобиля равна заданной грузоподъемности, умноженной на (1+ηт) плюс масса пассажиров (включая водителя).
Распределение массы по осям также подбирается, исходя из статистических данных по автомобилям, близким по типу к проектируемому. Для легковых автомобилей, выполненных по классической схеме, при предварительных расчетах можно считать, что полная масса распределяется поровну между обеими осями. Для переднеприводных автомобилей в большинстве случаев масса, приходящаяся на переднюю ось, равна 50…55%, а для автомобилей с задним расположением двигателя – 40…45% от полной массы автомобиля.
У двухосных грузовых автомобилей при предварительных расчетах можно считать, что на двойные скаты задней оси приходится две трети массы полностью груженного автомобиля, принимая при этом во внимание, что у автомобилей, предназначенных для движения по дорогам группы Б, масса, приходящаяся на заднюю ось, не должна превосходить 6000 кг, а у автомобилей, предназначенных для движения по дорогам группы А, – 10000кг.
Для определения величины радиусов колеса по массе, приходящейся на наиболее нагруженное колесо, пользуясь таблицам ГOCT по шинам, определяют номинальные размеры шины. В этих же таблицах ГОСТ указан размер статического радиуса rст колеса. При тяговых расчетах считают rd = rк = rст.
Коэффициент обтекаемости выбирается по таблицам в зависимости от формы кузова.
Для приблизительного подсчета площади лобового сопротивления, пользуясь статистическими данными по автомобилям, близким по типу к проектируемому, намечают габаритные размеры автомобиля (колея, высота, ширина) и определяют F по эмпирическим формулам.
