Сборка очков Методика сборки очков
Методика сборки очков зависит от материала рамки оправы.
Установка линз в ОП (оправы пластмассовые) производится после разогрева ободков оправы до эластичного состояния. Нагрев осуществляется в потоке горячего воздуха, нагретого электроплиткой закрытого типа, феном или в стеклярусном нагревателе (рис. 57).
Рис. 57. Нагреватели оправ
Оправы с впаянными в материал рамки шарнирами после вставки линзы не должны испытывать никаких нагрузок до полного охлаждения во избежание повреждения шарниров.
Установка линз в ОМ (оправы металлические) осуществляется путем свинчивания букс оправы винтом. При этом линза вставляется в фацет-ную канавку ободка. Если винт до конца завернуть невозможно из-за несоответствия размера линзы размеру ободка, то следует произвести подшлифовку линзы. Необходимо помнить, что перед сборкой в металлическую оправу производится предварительная выправка ободков с помощью искривляющих щипцов. В противном случае в линзах будут возникать внутренние напряжения, которые приводят к раска-
117
лыванию стекла и образованию радиальных трещин. Буксы ободков должны быть стянуты плотно, без зазора. Конец винта должен выступать не более, чем на 0,5 мм. Для предотвращения саморазвинчивания винтов в процессе эксплуатации, допускается посадить их на лак НЦ-62 или использовать специальные силиконовые закрепители.

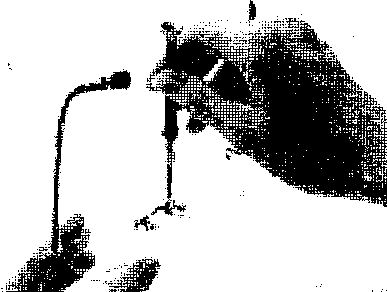

В безободковых металлических оправах перед сборкой необходимо вывинтить крепежные винты, а затем установить линзы по отверстиям в оправе и закрепить их винтами (рис. 58).
Рис. 58. Сборка очков в безободковые оправы
Между головкой винта и линзой следует предусмотреть прокладку 2-х шайб: мягкой пластмассовой и металлической. На стержень винта надеть пластмассовую трубочку.
Полуободковые оправы представляют собой часть ободков соединенных переносицей (рис. 59).
Рис. 59. Крепление линз в полуободковые оправы
1 — винтовое крепление (верхнее); 2 — винтовое крепление (боковое); 3 — крепление при помощи лески
118
Сборка зависит от конструкции и способа крепления линз. При сборке очков в оправу на леске, леску натягивают на линзу специальным инструментом (рис. 60). При сборке необходимо следить соответствует ли размер линзы размеру проёма ободка. В случае если линза имеет больший размер можно перетянуть и порвать леску при установке.
Рис. 60. Инструмент для сборки очков в полуободковую лесковую оправу
Установка линз в ОК (оправы комбинированные) зависит от материала рамки.
Типы конструкций комбинированных оправ:
Букса с резьбой под винты, стягивающие линзу в ободке, припаяна к рамке оправы в месте соединения заушника с рамкой.
Букса с резьбой под винты припаяна к верхней части ободка рамки и закрыта пластмассовым надбровником.
Вставка линз в оправу 1-го типа производится так же, как в обычные ОМ (оправы металлические). Снимать надбровник с рамки следует в случае, если необходимо произвести выправку металлических ободков под кривизну фаски вставляемой линзы.
Установка линз в оправы 2-го типа производится в следующей последовательности:
отвернуть винты соединений пластмассового надбровника с металлическим ободком рамки;
снять надбровник;
проверить качество фацетировки по сопряженному профилю отфацетированной линзы и ободка оправы;
установить линзы;
произвести сборку очков
