Обозначения очковых линз для коррекции пресбиопии
Бифокальные стигматические линзы обозначаются буквами БС (по ГОСТ Р51044-97). Они предназначены для коррекции миопичес-кого, гиперметропического и афакического глаза при недостаточном объеме аккомодации.
Бифокальные астигматические линзы обозначаются буквами БА (по ГОСТ Р51044-97). Они предназначены для коррекции астигматического глаза при недостаточном объеме аккомодации.
В зависимости от технологии изготовления бифокальные линзы подразделяются на склеенные (К), спеченные (С) и цельные (не обозначаются).
По наличию плоскости симметрии линзы подразделяются на линзы для коррекции правого глаза — 1, линзы для коррекции левого глаза — 2. Симметричные формы не обозначаются.
14
Примеры условного обозначения:
Линза очковая БСС1 060/20 II +1,0/+3,0 ГОСТ Р51044-97 — так обозначается бифокальная стигматическая спеченная линза для коррекции правого глаза диаметром 60 мм, с наименьшим диаметром зоны для близи 20 мм, второй группы исполнения, имеющей в зоне для дали — заднюю вершинную рефракцию плюс 1,0 диоптрию, в зоне для тЗлизи — заднюю вершинную рефракцию плюс 3 диоптрии.
Линза очковая БАС2 060/20 II -4,5; -3,5 307-1,5;-0,5 30° ГОСТ Р51044-97 — так обозначается бифокальная астигматическая спеченная линза для коррекции левого глаза диаметром 60 мм, с наименьшим диаметром зоны для близи 20 мм, второй группы исполнения, имеющая в зоне для дали — задние вершинные рефракции в главных сечениях минус 4,5 и минус 3,5 диоптрии, в зоне для близи — задние вершинные рефракции в главных сечениях минус 1,5 и минус 0,5 диоптрии.
На упаковочном конверте бифокальной линзы иностранного производства указывается значение задней вершинной рефракции зоны для дали и параметр аддидации. Аддидацией называют сферическую добавку.
Для первого примера линзы упаковочный конверт имеет вид: Sph +1,0 Add 2. Таким образом, рефракция зоны для дали бифокальной линзы равна +1,0 дптр., а рефракция зоны для близи равна +3,0 дптр.
Для второго примера упаковочный конверт имеет вид: Sph -4,5 = Cyl +1,0 ах 30° Add 3. Параметры зоны для дали такой линзы отображены в записи Sph -4,5 = Cyl +1,0 ах 30°. Для получения параметров зоны для близи необходимо прибавить значение аддидации к рефракции стоящей под знаком сферы. Астигматическая разность, стоящая под знаком цилиндра и направление оси не меняются. Таким образом, параметры зоны для близи Sph -1,5 = Cyl +1,0 ах 30°.
Трифокальные очковые линзы имеют условные обозначения:
— линза очковая ТСС1 060/70/18/12 I +1,0/+2,5/+4,0 ГОСТ Р51044-97 — трифокальная стигматическая спеченная линза для коррекции правого глаза, диаметром 60 мм, децентрированная на 5 мм, с наименьшим диаметром общей зоны для близи 18 мм, на именьшим диаметром зоны для близи 12 мм, первой группы испол нения, имеющей заднюю вершинную рефракцию в зоне для дали плюс 1,0 диоптрий, а промежуточной зоне плюс 2,5 диоптрии в зоне для близи плюс 4,0 диоптрии.
Российские оптики очень редко работают с трифокальными линзами, так как существуют линзы современных дизайнов, дающие лучшее качество коррекции и выглядящие более эстетично.
15
Особенности конструкции бифокальных линз

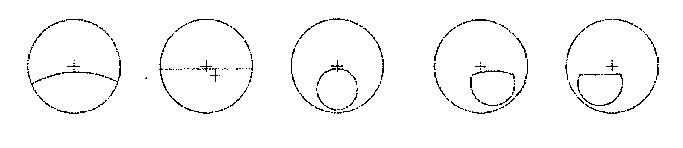

Как уже было сказано выше, линзы из минерального стекла могут быть цельными с полукруглой или прямой границей раздела или спеченными. Спеченные линзы имеют круглый сегмент или сегмент со срезом. Линзы из полимерных материалов имеют зону для близи в виде срезанного сегмента. Бифокальные линзы различных конструкций указаны на рис.4.
Рис. 4 Типы бифокальных линз
Бифокальные цельные линзы имеют четко выраженную линию раздела двух оптических зон. Их называют бифокальными линзами с видимой линией раздела (рис.5).
Рис. 5 Конструктивные параметры цельной бифокальной линзы
Разная рефракция в двух оптических зонах в цельной бифокальной цельной линзе обеспечивается за счет разных радиусов кривизны вогнутой поверхности линзы.
16
где F'va, F'v6 — задняя вершинная рефракция зон дали и близи,
п — показатель преломления стекла,
/?// R}, R) — радиусы кривизны преломляющих поверхностей.
При изготовлении линзы такой линзы сначала по рецепту зоны для дали изготавливается обычная линза. Затем проводится её контроль по всем параметрам и помечается оптический центр зоны для дали. С вогнутой стороны наносится линия раздела. После этого шлифуется и полируется зона для близи, обеспечивается определенный радиус, высота уступа и качество линии раздела.
Бифокальные спеченные линзы изготавливаются методом спекания основной и дополнительной линзы. Эти линзы имеют практически невидимую линию раздела двух оптических зон. Обеспечение различных рефракций в 2-х оптических зонах осуществляется за счет разных показателей преломления стекла основной и дополнительной линзы.
Бифокальные линзы из полимерных материалов изготавливают методом полимеризации мономера. Такая очковая линза является цельной, так как различная рефракция зоны дальнего и ближнего зрения получается за счет изменения кривизны поверхности сегмента.
При приеме заказа на очки оптик должен обязательно учитывать тип бифокальной линзы, так как от этого зависит выбор оправы и технологический процесс изготовления очков. На сегодняшний день наиболее используемыми являются бифокальные линзы, имеющие сегменты. Очки с такими линзами выглядят эстетичнее, и в большинстве случаев более комфортны при ношении.

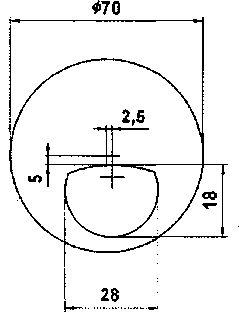

Пример конструктивных параметров бифокальной линзы с зоной для близи в виде сегмента представлен на рисунке 6.
2 Заказ № 2489
17
