Участок комплектовки

Подбор линз при комплектации заказа

Комплектуя заказы на изготовление корригирующих очков, сле­дует внимательно изучить записи на упаковочных конвертах и све­рить их с действительными параметрами линз, выполнив входной контроль.

Для правильного действия очков, корригирующих аметропию глаз, большое значение имеет положение очковых линз относитель­но центров зрачков глаз пациента. Очковые оправы должны подби­раться в соответствии с межзрачковым расстоянием пациента, ука­занным в рецепте. Однако, в большинстве случаев, межцентровое расстояние оправы Мр превышает межзрачковое расстояние паци­ента А'. Для изготовления очков без призматического действия не­обходимо сместить линзу в проеме ободка оправы на некоторую величину С1 , добившись, чтобы оптический центр линзы распола­гался напротив зрачка глаза пациента. Величина смещения С1 при симметричном расположении глаз пациента, рассчитывается по формуле:

81

При асимметричном расположении глаз, величина смещения рас­считывается отдельно для правого и левого глаза:

Межцентровое расстояние оправы можно измерить линейкой, а можно прочитать на маркировке оправы. Например, маркировка на заушнике: 52-16-95, это значит, что межцентровое расстояние опра­вы равно 68 мм (52+16), а длина заушника от шарнирного соедине­ния до изгиба равна 95 мм.

Диаметр очковой линзы, необходимый для изготовления очков, определяется по формуле:

где L- наибольший размер проема ободка оправы,

2 С1 — удвоенная децентрация,

пр. — припуск на обработку.

Припуск берётся 1—2 мм для ручной обработки; 3—4 мм — для автоматической или полуавтоматической обработки.

Очки, обладающие заданным призматическим действием, воз­можно, изготовить с использованием стигматических линз, сместив оптический центр линзы относительно зрачка глаза пациента. Для определения диаметра линзы необходимо:

— рассчитать величину смещения оптического центра линзы относительно зрачка глаза пациента.

— рассчитать суммарную величину смещения оптического центра линзы относительно геометрического центра проема ободка оправы.

Знак в формуле зависит от направления основания призмы и задней вершинной рефракции линзы. Так, например, при смещении положительной линзы к носу положение основания призмы полу­чаем у носа, при смещении отрицательной линзы — у виска. Для упрощения использования формулы можно воспользоваться табли­цей (с учетом алгебраического знака С2).

BasN	+
BasT	-

82

Формула для определения диаметра линзы приобретает вид:

Особенно внимательно при приеме заказа необходимо работать с клиентами, имеющими крупное лицо и довольно близко посажен­ные глаза. Такие клиенты, как правило, предпочитают оправы с боль­шим проемом ободка, и при изготовлении для них очков, необходимо выбирать линзы большого диаметра. Несмотря на то, что в настоящее время выпускаются очковые линзы с диаметром до 80 мм (такие лин­зы выпускают иностранные фирмы производители), многие оптичес­кие мастерские работают с линзами диаметром не превышающим 72 мм. Это приводит к невыполнению оптиками оговоренной рецеп­том децентрации в очках из-за нехватки диаметра линзы, и при но­шении таких очков возникает дискомфорт. Быстро определить тре­буемый диаметр линзы, и, следовательно, возможность изготовления очков можно при помощи специальных линеек. Пример линейки представлен на рис. 28.

Рис. 28. Линейка для определения диаметров линз

Линейка представляет собой приспособление с выдвижными кар­тами, на которых нанесены концентрические окружности различного диаметра и метки — перекрестия, устанавливаемые на горизонталь­ном штрихе по межзрачковому расстоянию пациента.

Оправа располагается на линейке симметрично относительно вер­тикальной линии и по окружностям, имеющим цифровые обозначе­ния, определяется минимальный диаметр линз для установки в дан­ную модель оправы (рис. 29).

83

Рис. 29. Измерение диаметра линзы

Существуют линейки при использовании которых оправа уста­навливается в специальный держатель (рис. 30).

Рис. 30 Установка оправы в специальный держатель

Следует заметить, что необоснованное использование линз боль­шого диаметра приводит к быстрому изнашиванию алмазных кругов и увеличению времени обработки краев линз.

Разметка очковых линз

Диоптриметры

В приемном зале и оптической мастерской необходимо исполь­зование диоптриметров. При помощи этих приборов выполняется разметка линз и контроль очков. Конструктивно диоптриметры раз­деляют на окулярные и проекционные. По степени автоматизации измерений диоптриметры разделяют на приборы с ручными мани­пуляциями и автоматические.

Рис. 31. Окулярные диоптриметры

При работе с окулярными диоптриметрами считывание данных производится через окуляр. Работа на таких приборах производит­ся монокулярно. В начале работы необходимо настроить диоптри-метр по глазу наблюдателя при помощи диоптрийной подвижки. Окулярные диоптриметры российского и иностранного производ­ства схожи по конструкции (рис. 31). Они имеют коллиматор, зри­тельную трубу и отсчетный канал. В процессе работы линза или готовые очки прижимаются к приставной линейке и фиксируются специальным держателем. Маховик рефракций позволяет переме­щать диоптрийную шкалу для снятия параметров. Диоптрийную шкалу наблюдатель может видеть в окуляр или она может распо­лагаться на маховике шкалы рефракций. При измерениях добива­ются резкого видения сетки коллиматора в плоскости сеток зри-

85

тельной трубы. Сетка коллиматора диоптриметра может иметь раз­личный вид (точечная сетка или крест с концентрическими окруж­ностями). Сетки зрительной трубы имеют вид перекрестия и круго­вой градусной шкалы. На диоптриметрах иностранного производ­ства предусмотрен специальный маховик, который требует разворота при измерении направления главного сечения. Это де­лает методику работы более сложной, но повышает точность полу­чаемых данных.

Одним из наиболее удобных и простейших по конструкции является окулярный диоптриметр отечественного производства ДО-3.

Диоптриметр ДО-3 предназначен для определения задней вер­шинной рефракции очковых линз, измерения величины призмати­ческого действия, положения (направления) главных сечений, астиг­матических и призматических линз, измерения расстояния от опти­ческого центра линзы до ее края, маркировки оптического центра у стигматических линз, направлений главных сечений у астигмати­ческих и призматических линз.

Технические характеристики:

Диапазон измерения задних вершинных рефракций очковых линз, дптр — от +25 до -30.

Цена деления шкалы диоптрий, дптр — 0,25.

Цена деления нониуса, дптр — 0,05.

Диапазон измерения призматического действия, срад — до 6.

Цена деления шкалы призматического действия, срад — 0,1.

Диапазон угловой шкалы, градусы — от 0 до 180.

Цена деления угловой шкалы, градусы — 1.

Питание от сети переменного тока, В — 220.

Оптическая система диоптриметра ДО-3 состоит из коллиматора и зрительной трубы (рис. 32).

Изображение сетки коллиматора создается объективами зри­тельной трубы и коллиматора в плоскости сеток зрительной трубы и рассматривается наблюдателем через окуляр; т. к. сетка коллима­тора расположена в переднем фокусе объектива коллиматора, то между объективами коллиматора и зрительной трубы создается па­раллельный пучок лучей. Диоптрийная шкала механически жестко связана с сеткой коллиматора. Когда сетка находится в фокусе объ­ектива, на диоптрийной шкале будет отсчет «0». При введении в ход лучей очковой линзы, наблюдатель не увидит резкого изображения сетки коллиматора. Необходимо изменить сходимость падающего на линзу пучка лучей, с тем, чтобы в объектив зрительной трубы попал параллельный пучок лучей. При установке положительной

86

линзы точечную сетку необходимо приблизить к объективу, а при установке отрицательной линзы — отодвинуть от объектива, т.е. вывести из фокальной плоскости. Каждому положению сетки колли­матора соответствует определенное значение задней вершинной рефракции диоптрийной шкалы, которая перемещается вместе с сеткой (рис. 33).

Рис. 32. Оптическая схема диоптриметра ДОЗ

8 — коллиматор; Г — зрительная труба; Д — отсчетный ка­ нал;

1 — осветитель; 2 — зеркало вогнутое; 3 — светофильтр; 4 — сетка коллиматора;

б, 12, 26 — объективы; 7 — защитное стекло с агатовым стерж­нем;

9 — контролируемая очковая линза; 13, 20 — зеркало; 15 — шкалы (круговая от 0 до 180° и с перекрестием); 17 — окуляр; 19— линза оборачивающей системы;

23 — нониус; 24 — коллектив; 28 — шкала рефракции

87

Рис. 33. Схема принципа работы диоптриметра ДО-3

а — линза отсутствует

б — в ход лучей введена положительная линза

в — в ход лучей введена отрицательная линза

П

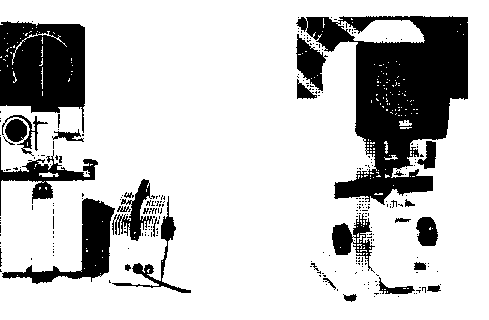

Рис. 34. Проекционные диоптриметры

роекционные диоптриметры позволяют наблюдателю работать бинокулярно, считывая информацию с экрана (рис. 34). Посадка пе­ред прибором более удобная, наблюдатель может работать с при­бором в корригирующих очках, уменьшается влияние собственной аккомодации наблюдателя при фокусировке, снижается утомляе­мость. К недостаткам некоторых моделей приборов можно отнести слабую фиксацию корригирующих очков прижимным устройством. Это ведет к перекосу рамки оправы и получению неверных данных.

88

Рассмотрим конструкцию отечественного проекционного диопт-риметра ДП-02.

Диоптриметр ДП-02 предназначен для измерения задней вершин­ной рефракции и призматического действия очковых линз, а также для определения и отметки оптического центра, положения главного сечения с наименьшей рефракцией у астигматических линз и на­правления главного сечения у призматических линз.

Диоптриметр ДП-02 состоит из следующих основных частей: бло­ка осветителя, помещенного в отдельном корпусе и соединенного с прибором световодами; коллиматора с системой проецирования световой марки коллиматора; системы проецирования шкалы ди­оптрий; механизма маркировки очковых линз; механизма подвижки шкалы диоптрий; механизма прижима линзы; механизма выравни­вающей линейки; механизма призменного компенсатора; системы проецирования шкалы призматического действия; набора приспо­соблений для контроля контактных линз.

Блок осветителя, в котором источником света является лампа КГМ-9-70, питается от понижающего трансформатора. Нить лампы конденсорами проецируется на торцы световодов. Между светово­дом и конденсором помещают светофильтры, один световод служит для подсветки шкалы диоптрий, второй световод — для подсветки световой марки коллиматора, и третий световод — для подсветки кольцевой шкалы призматического действия. На панели блока осве­тителя имеется выход сетевого шнура, тумблер для включения блока и держатель предохранителя с предохранителем на 2 А. С другой стороны и по боковым стенкам имеются 3 гнезда подключения све­товодов.

Марка коллиматора диоптриметра имеет вид креста с концентри­чески расположенными окружностями. Штрихи перекрестия и круго­вая градусная шкала нанесены на экран. Шкала призматического дей­ствия имеет вид концентрически расположенных колец.

Технические характеристики

Диапазон измерения задних вершинных рефракций очковых линз, дптр — от +25 до -30.

Цена деления шкалы диоптрий, дптр — 0,125.

Цена деления нониуса, дптр — 0,025.

Диапазон измерения призматического действия, срад — до б.

С дополнительным призменным компенсатором, срад — до 12.

Цена деления шкалы призматического действия, срад — 0,2.

Диапазон угловой шкалы, градусы — от 0 до 180(+30°).

Цена деления угловой шкалы, градусы — 1.

Питание осветительного блока от сети переменного тока, В — 220.

89

Мощность, потребляемая диоптриметром, ВА — не более ТОО. Габариты:

• диоптриметра, мм — 370 /590/245;.

• блока осветителя, мм — 306/185/195.

Масса диоптриметра с блоком осветителя, кг — не более 25.

По степени автоматизации измерений диоптриметры разделяют на приборы с ручными манипуляциями, такие приборы были опи­саны выше, и автоматические.

Рис. 35. Автоматические диоптриметры

Автоматические диоптриметры производят большинство опера­ций автоматически (рис. 35). Современные приборы значительно облегчают труд оптиков и не требуют высокой квалификации опе­ратора. Диоптриметр автоматически определяет задние вершинные рефракции, призматическое действие, направления главных сече­ний астигматической линзы, направление основания призматичес­кой линзы, определяет параметры прогрессивных линз в коридоре прогрессии. Некоторые модели диоптриметров имеют дополнитель­ные функции, такие как измерение межзрачкового расстояния в го­товых очках, определение светопропускания в видимой и ультра­фиолетовой областях, определение числа Аббе и показателя пре­ломления очковой линзы, измерение параметров контактных линз в сухом состоянии. Вся полученная информация отображается на экране. Особенностью современных автоматических диоптримет­ров является их совместимость с компьютером, что позволяет со-

90

хранять полученные данные. Необходимо помнить, что автома­тические диоптриметры могут давать погрешность при измерении параметров некоторых типов линз. Например, при контроле реф­ракции фотохромных линз ряд моделей диоптриметров дает по­грешность до 0,25 дптр.

Для правильной установки линз относительно зрачка глаза паци­ента, необходимо отметить на линзе оптический центр или разметоч­ную линию. Эти операции выполняются во время разметки линз на диоптриметрах различных типов. В соответствии с ГОСТ Р51044-97 «Линзы очковые» положение оптического центра или разметочная линия должны быть отмечены точками диаметром не более 1 мм, нанесенными черной смываемой тушью

Разметка очковых линз различной сложности

Рассмотрим методику выполнения операции на диоптриметре ДО-3.

Разметка очковых линз при изготовлении очков со стигматичес­кими линзами без призматического действия состоит в маркировке на очковых линзах оптического центра. Линза устанавливается на диоптриметр той поверхностью к коллиматору, которая должна быть обращена к глазу. Получив резкое изображение сетки колли­матора (точечная сетка) в плоскости сетки с перекрестьем, пере­мещают линзу по торцу коллиматора до тех пор, пока центр изо­бражения точечной сетки не совместится с центром перекрестия (рис. 36). При таком положении линзы производят маркировку оп­тического центра линзы средним штоком отметочного приспособ­ления.

А

Рис. 36. Вид поля зрения диоптриметра ДО-3 при разметке стигматической линзы

91

налогично выполняется маркировка оптического центра зоны для дали бифокальных и трифокальных линз.

Разметка очковых линз при изготовлении очков со стигматичес­кими линзами, обладающими призматическим действием, заключает­ся в маркировке разметочной (средней линии), с которой направле­ние главного сечения призмы составляет угол, заданный в рецепте для положения основания. Для разметки ОСП линзы устанавливаем её на коллиматор диоптриметра таким образом, чтобы агатовый стер­жень совпадал с геометрическим центром линзы. Разворачиваем штрих перекрестия, имеющий шкалу призматического действия так, чтобы он расположился под углом, заданным в рецепте для положе­ния основания призмы (главного сечения призмы). Разворачивая лин­зу, находим такое ее положение, при котором центр изображения точечной сетки совпадает с тем делением штриха перекрестия, кото­рое соответствует величине призматического действия линзы по ре­цепту в заданном направлении (рис. 37).

В таком положении линзы, при помощи отметочного приспособ­ления, на нее наносят три точки. Таки образом отмечают положение разметочной (средней) линии. Желательно не разворачивать линзу, снимая её с диоптриметра, так как можно развернуть направление оси на 180°. Для удобства, можно показать на линзе ту часть, кото­рая будет направлена к носу.

Рис. 37. Вид поля зрения ДО-3 при разметке ОСП линз

При создании призматического действия методом децентрации необходимо нанести разметочную линию на ОС линзу. Линза уста­навливается для разметки на диоптриметр той поверхностью к кол­лиматору, которая должна быть обращена к глазу. Смещая вдоль оси точечную сетку коллиматора, получаем ее резкое изображение в плоскости сетки с перекрестием. Перекрестие поворачиваем так, чтобы один из его штрихов с делениями в призменных диоптриях расположился под углом, заданным в рецепте для положения осно­вания призмы (главного сечения призмы). Перемещая линзу по тор­цу коллиматора, находим такое ее положение, при котором центр изображения точечной сетки совпадает с тем делением штриха перекрестия, установленного под заданным в рецепте углом, кото-

92

рое соответствует величине призматического действия линзы по рецепту.

Изображение точечной сетки должно быть смещено в сторону значения угла, указанного в рецепте для положения основания приз­мы (рис. 38).

В таком положении линзы при помощи отметочного приспособ­ления наносят на линзе три точки — положение разметочной (сред­ней) линии.

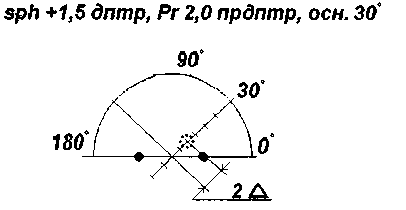

Рис. 38. Пример вида поля зрения ДО-3 при создании призматического действия методом децентрации

Разметка очковой линзы при изготовлении очков с астигмати­ческими линзами без призматического действия заключается в на­несении разметочной (средней) линии, с которой направление пер­вого главного сечения астигматической линзы составляет угол, за­данный в рецепте (рис. 39).

Линза устанавливается на диоптриметр для разметки той поверхностью к коллиматору, которая должна быть обращена к глазу.

Добиваются резкого изображения группы параллельных полос, наблюдаемого четко в двух положениях. На диоптрийной шкале снимают отсчеты, соответствующие задним вершинным рефракциям линзы в двух главных сечениях.

Устанавливают перекрестие так, чтобы один из штрихов распо­ложился под углом, заданным в рецепте для направления первого главного сечения. На диоптрийной шкале устанавливают значение задней вершинной рефракции второго главного сечения (сечения имеющего наибольшую рефракцию). Линзу перемещают и развора­чивают так, чтобы группа параллельных полос установилась вдоль этого штриха. Геометрический центр группы параллельных полос должен совпадать с центром перекрестия.

В таком положении линзы на неё тремя точками наносят разме­точную среднюю линию. Центральная точка соответствует положе­нию оптического центра астигматической линзы. Две другие точки

93

сохраняют направление оси и должны быть расположены парал­лельно средней линии оправы в готовых очках.

Рис. 39. Вид поля зрения ДО-3 при разметке астигматической линзы

Технологический процесс

обработки краёв линз на автоматическом

и полуавтоматическом оборудовании

Для изготовления и ремонта очков используется современное технологическое оборудование различных фирм. Некоторые фир­мы, например, Торсоп в основном занимаются выпуском офталь-модиагностического оборудования (авторефрактометры, щелевые лампы, периметры, тонометры, офтальмоскопы), а другие, такие как WECO, Optotec, Takubomatic, Essilor выпускают приборы и станки для оптических магазинов.

Фирмы производители: WECO — Германия, Optotec — Германия, Breitfeld & Schliekert — Германия, Helbrecht — Германия, Indo — Ис­пания, Briot — Бельгия, Takubomatic — Япония, Ноуа — Япония, Тор­соп — Япония, Nidek — Япония, Rodway — Англия, Essilor — Фран­ция, Lankoff — Польша, Hitop — Корея, Huvitz — Корея, Pichina — Корея.

Задача приобретения оборудования, при всем его разнообразии, достаточна серьезна. Это связано со стоимостью оборудования, его необходимостью на данном этапе работы.

Основываясь на наблюдениях, можно дать примерный перечень предлагаемого современным оптическим рынком оборудования, инструментов и приспособлений для выполнения основных техно­логических и дополнительных операций изготовления и ремонта очков.

Приборы, оборудование и инструмент для выполнения основных операций

№ п/п	Наименование
1	Диоптриметр окулярный или проекционный
2	Станок для изготовления копиров
3	Центратор для центрирования и децентрирования линз
4	Станок для обработки краев линз по копиру
5	Станок для обработки краев линз со сканером и центратором
б	Станок для подшлифовки краев линз (доводочный)
7	Нагреватели для разогрева оправ
8	Фрезерный станок для нарезания канавки под леску

95

делить возможность установки линз данного диаметра в оправу. После перемещения стрелок линза устанавливается на разметочный столик и децентрируется на необходимую величину по горизонтали и вертикали. Фиксирующий блок устанавливается во втулку пово­ротного рычага таким образом, чтобы паз блока совпал с направ­ляющей во втулке.

Рис. 41. Вид шкалы центратора

1 — шкала перекрестия; 2 — градусная шкала с ценой деления 5 градусов; 3 — шка­ла для вертикальной децентрировки, цена деления 1 мм; 4 — шкала для горизонталь­ной децентрировки, цена деления 1 мм; 5 — подвижные вертикальные стрелки для де-центрирования линз по горизонтали, имеющие возможность перемещаться вправо и влево относительно вертикального штриха перекрестия; а также сдвигаться и раздви­гаться относительно центральной стрелки.

Положение линзы фиксируется подпружиненными держателями. Поворотом рычага необходимо добиться соосности втулки с цент­ром перекрестия разметочного столика. Сверху на рычаг приклады­вается небольшое усилие и линзу соединяется с фиксирующим бло­ком.

Окулярные центраторы выпускают все фирмы производители технологического оборудования. Большинство оптиков предпочита­ют работать с такими центраторами, так как они более компактны и просты в работе.

Любой центратор данного типа имеет окуляр, через который опе­ратор наблюдает столик с центрирующей шкалой. Линза крепится держателями и на нее опускается приспособление для крепления фиксирующего блока. Различия заключаются лишь в форме столика и положении рычага с фиксирующим блоком.

98

Рис. 42. Пример конструкций окулярных центраторов

Рассмотрим принцип действия окулярных центраторов на при­мере центратора WECO ZG 2.

Центрирующий прибор WECO ZG 2 (рис. 43) предназначен для центрирования и децентрирования всех видов очковых линз, а так­же для блокировки линз.

Рис. 43. Общий вид центратора «WECO ZG 2»

Технические характеристики станка: Напряжение 220 В Ширина 134 мм Глубина 145 мм

99

Высота 265 мм

Вес 3,4 кг

Цена деления сетки шкалы 1 мм.

Прибор состоит из основания (1), в котором вмонтирован источ­ник света, на стойке (2), закреплены три кронштейна. Кронштейн (3), являясь держателем линзы, фиксирует ее положение. Кронштейн (4), на котором устанавливается вакуумный блок, состоит из поворотного рычага, фиксирующего винта и устройства для крепления блока. В кронштейне (5) вмонтирована линза — лупа (6), через которую на­блюдают шкалу-сетку. Шкала-сетка нанесена на разметочный столик (8). С помощью фиксирующего винта (9) кронштейн (4) можно закре­пить в необходимом положении. Линза устанавливается на столик (8), а в устройстве» для крепления устанавливается вакуумный блок (7).

Чтобы соединить линзу с блоком необходимо выполнить следую­щие действия: повернуть в сторону рычаг (4) на 90 градусов, поло­жить линзу так, чтобы через лупу (б) можно было увидеть шкалу-сетку и очертание линзы. Опустив, держатель, необходимо слегка зафиксировать его, с тем, чтобы обеспечить возможность переме­щения линзы относительно шкалы-сетки.

Столик для установки линз конструктивно выполнен таким обра­зом, чтобы фиксирующий блок можно было прижать к поверхности линзы под прямым углом.

После подъема держателя линзы и установки самой линзы, шка­ла-сетка автоматически освещается. Далее следует развернуть ры­чаг на угол 90°, совместить ось блока с осью линзы и опустить его в сторону линзы. Легким нажатием соединить блок с линзой, и по­сле чего он автоматически освобождается из поворотного рычага и остается на линзе.
