2.4. Проектирование зоны, цеха, участка сто

Проектирование зоны, цеха, участка СТО заключается в размещении оборудования и автомобилей на рабочих постах.

Оборудование и автомобили должны быть размещены таким образом, чтобы имелась возможность работать ремонтным рабочим. Для этого необходимо выдерживать расстояния между стенами, колоннами, автомобилями и оборудованием. Нормативные расстояния между оборудованием указано в табл. 35, расстояния между элементами зданий и автомобилями указано в табл. 45.

Размещение оборудования на участках должно соответствовать технологии работ и обеспечивать минимальные перемещения при ремонте, а также удобство доставки на участок ремонтируемых узлов и агрегатов.

Ширина и длина участков должны обеспечить возможность расстановки оборудования:

• в один ряд у стены;

• в два ряда по стенам при центральном проходе;

• в три-четыре ряда при двух-трех проходах между ними.

Примечание: при не возможности разместить оборудование в спроектированном помещении при выдержке всех расстояний – необходимо возвращаться к проекту производственного корпуса и вносить в него необходимые коррективы по изменению размеров помещения при сохранении расчетной площади.

На компоновочном плане производственного участка, зоны, цеха указываются:

• габаритные размеры помещения,

• координатная сетка имеющихся на чертеже колонн,

• наименование смежных помещений,

• технологическое оборудование с указанием их грузоподъемности и подводимой мощности,

• размеры, необходимые для установки стационарного оборудования,

• все расстояния между элементами зданий, стационарным оборудованием и автомобилями для указания возможности работы на посту.

В правой части чертежа генерального плана необходимо указать:

• перечень технологического оборудования, по форме Приложения Д.

На чертеже необходимо указать подвод электроэнергии, эл. розетки разных типов, подвод сжатого воздуха, ацетилена и др. подвод и отвод воды, местные вентиляционные отсосы.

Пример оформления зоны, цеха, участка предприятий автосервиса приведен на рис. 10.

Список использованных источников

1. Напольский, Г.М. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания /Г.М. Напольский.- М.: Транспорт, 1993.- 272 с.

2. Фастовцев, Г.Ф. Автотехобслуживание / Г.Ф. Фастовцев. - М.: Машиностроение, 1985. -256 с.

3. Фастовцев, Г.Ф. Организация технического обслуживания и ремонта автомобилей / Г.Ф. Фастовцев. - М.: Транспорт, 1982. -224 с.

4. Хлявич, А.И. Обслуживание автомобилей населения / А.И. Хлявич. - М.: Транспорт, 1989. -239 с.

5. Дунаев, А.П. Организация диагностирования при обслуживании автомобилей / А.П. Дунаев.- М.: Транспорт, 1987. -207 с.

6. Харазов, А.М. Диагностирование легковых автомобилей на станциях технического обслуживания /А.М. Харазов, Кривенко Е.И.- М.: Высш.шк., 1987. -271 с.

7. Табель технологического оборудования и специнструмента для СТО легковых автомобилей, принадлежащих гражданам: каталог/М-во транспорта РФ, Научн.автомоторный инс-т. - М.: НАМИ, 1988.- 1976 с.

8. Табель технологического оборудования и специализированного инструмента для АТП, СТО и БЦТО: каталог/М-во транспорта РФ, Научн.автомоторный инс-т. - М.: НАМИ, 1983.- 98 с.

9. ОНТП АТП СТО 01-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта. - М.: Гипроавтотранс, 1991. -184 с.

10. Методические указания по выполнению курсового проекта для специальности 150200 «Автомобили и автомобильное хозяйство» / сост.: В.Г. Дажин. - Вологда: ВПИ, 1998. - 30 с.

11. Афанасьев, Л.Л. Гаражи и станции технического обслуживания автомобилей / Л.Л. Афанасьев, А.А.Маслов , Б.С. Колясинский. - М.: Транспорт, 1980. -216 с.

12. Волгин, В.В. Автосервис: Создание и сертификация: практическое пособие / В.В. Волгин. – М.: Издательско-торговая корпорация «Дашков и К^о», 2006. – 620 с.

13. Кузнецов, Е. С.    Управление техническими системами : учеб. пособие по специальности 150200 - Автомобили и автомоб. хоз-во / Е.С. Кузнецов . - 3-е изд., перераб. и доп. . - М. : МАДИ(ТУ) , 2001 . - 249 с. : ил.

14. Трудовой кодекс Российской Федерации : Федер.закон от 30 декабря .2001 N 197-ФЗ // Собрание законодательства РФ. – 2002.- № 1.- С.11-28.

15. Об утверждении Инструкции о порядке применения Списка производств цехов, профессий и должностей с вредными условиями труда, работа в которых дает право на дополнительный отпуск и сокращенный рабочий день: Постановление Госкомтруда СССР, ВЦСПС от 21.11.1975 N 273/П-20 /Минюст РФ//Бюллетень нормативных актов федеральных органов исполнительной власти. -1975.-№ 6.-С.2-4.

16. Об утверждении Порядка проведения аттестации рабочих мест по условиям труда: Приказ от 31.08.2007 N 569 /Минюст РФ//Бюллетень нормативных актов федеральных органов исполнительной власти. -2008.-№ 48.-С.5-6.

17. Марков, О.Д. Станции технического обслуживания автомобилей / О.Д. Марков. - Киев.: Кондор,2008. – 536 с.

18. ГОСТ 28042-89. Плиты покрытий железобетонные для зданий предприятий. Технические условия ; Введ.18.03.89.- М.: Изд-во стандартов, 1989.-27с.

ТАБЕЛЬ

УЧЕТА РАБОЧЕГО ВРЕМЕНИ

Номер по порядку	Фамилия, инициалы, должность (специальность, профессия)	Табельный номер	Отметки о явках и неявках на работу по числам месяца																Отработано за
			1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	Х	половину месяца (I, II)	месяц
			16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31	дни
																			часы
1	2	3	4																5	6
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х
																		Х

Приложение Б

ГОСТ 21.204-93 УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАЛЬНЫХ ПЛАНОВ И СООРУЖЕНИЙ ТРАНСПОРТА

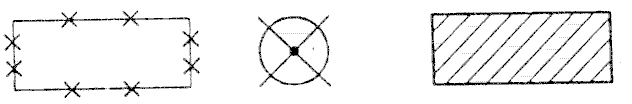

Элементы генеральных планов и сооружений транспорта, под­лежащие разборке или сносу.	Здания и сооружения, подлежащие реконструкции.

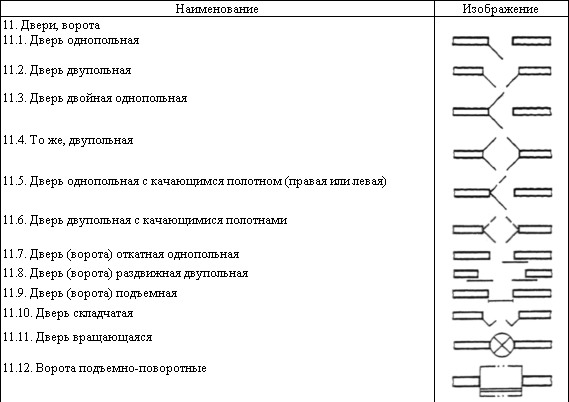

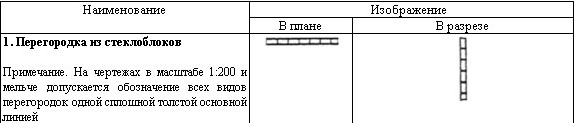

ГОСТ 21.501-93 ПРАВИЛА ВЫПОЛНЕНИЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ РАБОЧИХ ЧЕРТЕЖЕЙ

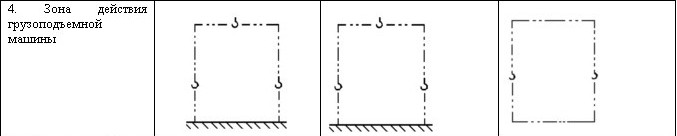

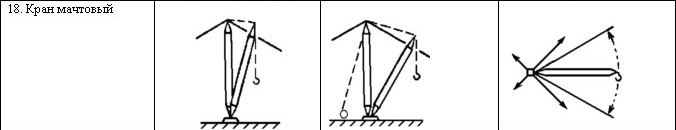

ГОСТ 21.112-87 ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ

ГОСТ 21.101—97 СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

Пример оформления сетки колонн

ГОСТ 21.608-84 ВНУТРЕННЕЕ ЭЛЕКТРИЧЕСКОЕ ОСВЕЩЕНИЕ

Наименование	Обозначение
1. Нормируемая освещенность от общего освещения	300 лк
3. Сведения о светильниках:
а) количество – тип
б) количество - тип светильников в линии
Примечание. Допускается не указывать: количество светильников при небольшом их числе в помещении; количество ламп для одноламповых светильников; высоту установки для потолочных светильников
Название	Изображение
1. Светильники:
а) светильники с люминесцентными лампами, уста­новленные в линию;
б) щелевой светильник-световод.
Примечание. Залитый торец обозначает вводное устройство с источ­ником света;

ГОСТ 21.614-88

4. Светильник с люминесцентными лампами. Примечание. Допускается светильник с люминесцентными лампами изображать в масштабе чертежа
5. Светильник с люминесцентными лампами, установленными в линию
7. Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения
8. Светильник с разрядной лампой высокого давления на опоре для наружного освещения
